تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
Model Number: LNK-HF100DA Series
الوثيقة: E-link LNK-HF100DA HDMI+Bid....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: قابل للتفاوض
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Power supply: |
The power adapter: DC 5~12V |
Power dissipation: |
MAX 4W |
Operating Temperature: |
-20℃ ~ +70℃ |
Operating Humidity: |
5% ~ 90% |
Dimension (LxWxH): |
92 x 57 x 23 (mm) |
Interface bandwidth: |
3Gbps |
Power supply: |
The power adapter: DC 5~12V |
Power dissipation: |
MAX 4W |
Operating Temperature: |
-20℃ ~ +70℃ |
Operating Humidity: |
5% ~ 90% |
Dimension (LxWxH): |
92 x 57 x 23 (mm) |
Interface bandwidth: |
3Gbps |
المزايا
►ينقل إشارات فيديو HDMI و RS232 والصوت لمسافة تصل إلى 20 كيلومترًا عبر كابل ألياف واحد؛
►دعم دقة تصل إلىمتوافق؛
►دعم خاص1600*1200 @60HZ
►دعم نقل الصوت الاستريو ثنائي الاتجاه الخارجي؛
►الامتثال لمعيار HDMI 1.4B 3D و HDCP 1.2؛
►جهاز استقبال HDMI 1.4b بمنفذ واحد
►توافق عالي، يمكنه مطابقة جهاز المصدر والعرض تلقائيًا؛
►نظام تعديل تلقائي مدمج، يجعل الصورة سلسة وواضحة ومستقرة؛
►نظام حماية ESD مدمج؛
►سهل التركيب، التوصيل والتشغيل؛
►دعم EDID

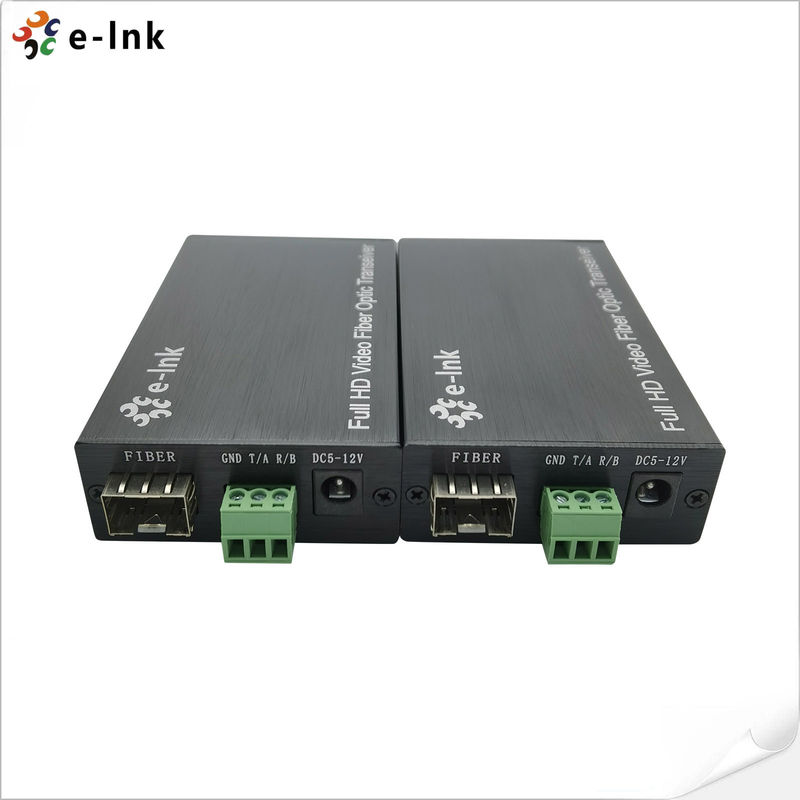

نظرة عامةيوفر موسع الألياف الضوئية HDMI من السلسلة LNK-HF100DA تمديدًا لـ HDMI والصوت ثنائي الاتجاه و RS232 عبر كابل ألياف ضوئية واحد، وهو يدعم وضع HDMI1.4، وهو متوافق تمامًا مع HDMI 1.4b و HDMI 1.4b 3D و HDCP 1.4، ودقة عالية تصل إلى 1920*1200@60Hz. يمكن للموسع استخدامه لمجموعة واسعة من التطبيقات التي تتطلب نقلًا لمسافات طويلة بدقة عالية وجودة عالية من خلال استقراره الجيد وأمانه القوي.
الفهارس الفنيةبما في ذلك جهاز إرسال واحد وجهاز استقبال واحد، يستخدم في أزواج الوصفالفيديوالمعاييرHDMI1.4B 3D؛ HDCP1.4أقصى تردد ساعة للبكسل 165 ميجاهرتزأقصى معدل للبيانات6.75 جيجابت في الثانيةمتوافق1080P@50/59.95/60Hz, (بحد أقصى 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
|
720P@23.98/24/29.97/30Hz |
متر،
|
|
|
720P@50/59.94/60Hz
|
دعم خاص 1600*1200 @60HZ |
الموصل
|
|
أنثى HDMI من النوع A |
الممانعة
|
|
|
100Ω |
HDMI
|
|
|
نطاق الكابل<5 أمتار (دقة تصل إلى |
1920*1200@60Hz)
الصوت الواجهةصوت ستيريو خارجي 3.5 ملم
إدخال 1 قناة + إخراج 1 قناة
|
|
|
جهاز الاستقبال |
إدخال 1 قناة + إخراج 1 قناة
|
|
|
RS232 |
الواجهة
|
|
|
كتلة طرفية ذات 3 سنون معدل الباود |
≤115200bpsالألياف الضوئية
|
|
|
الواجهة |
الفهرس |
نوع الألياف
|
|
أحادي الوضع |
عرض النطاق الترددي للواجهة
|
|
|
850 نانومتر/1310 نانومتر/1550 نانومتر |
عرض النطاق الترددي للواجهة
|
|
|
3 جيجابت في الثانية |
الفهرس |
الإرسال@1920*1200@60Hz
|
|
ألياف متعددة الأوضاع: |
<500 متر
|
|
|
ألياف أحادية الوضع: 20 كم |
الفهرس |
أخرى
|
|
مزود الطاقة |
محول الطاقة: تيار مستمر 5~12 فولت
|
|
|
تبديد الطاقة |
بحد أقصى 4 واط
|
|
|
درجة الحرارة |
التشغيل: -20℃ ~ +70℃
|
|
|
الرطوبة |
التشغيل: 5% ~ 90%
الأبعاد (الطول ×العرض
× الارتفاع)
|
|
|
92 × 57 × 23 (ملم)معلومات الطلب |
الموديل |
الوصف
|
|
LNK-HF100DA |
1 قناة HDMI + 1 قناة ثنائية الاتجاه
|
|
|
ستيريو |
صوت + 1 قناة RS232 عبر موسع الألياف الضوئية، LC(SFP)، ألياف متعددة الأوضاع،
|
|
|
5 |
00 متر،
|
|
|
بما في ذلك جهاز إرسال واحد وجهاز استقبال واحد، يستخدم في أزواجLNK-HF100DA-201 قناة HDMI + 1 قناة ثنائية الاتجاه |
ستيريو
|
|
صوت + 1 قناة RS232 عبر موسع الألياف الضوئية، LC(SFP)، ألياف أحادية الوضع،
|
20k |
متر، |
|
بما في ذلك جهاز إرسال واحد وجهاز استقبال واحد، يستخدم في أزواج |
صورة |
|
|
|
