تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
Model Number: LNK-GYH204GP-SFP
الوثيقة: E-link LNK-GYH204GP-SFP Unm....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1pc
الأسعار: US$175-200/pc
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000000PCS/Month
Connector Type: |
4x10/100/1000Base-T PoE ports + 2x Gigabit SFP slots + 1 x 10/100/1000Base-T port |
PoE Ports: |
4 ports support PoE (Port 1-4 support UPoE Power Output: 60W. Total power is 240W) |
PoE Standard: |
Both IEEE 802.3af / IEEE 802.3at |
Bandwidth: |
128Gbps (non-blocking） |
Operating Temperature: |
-40°C ~ +85°C |
Warranty: |
5 years |
Connector Type: |
4x10/100/1000Base-T PoE ports + 2x Gigabit SFP slots + 1 x 10/100/1000Base-T port |
PoE Ports: |
4 ports support PoE (Port 1-4 support UPoE Power Output: 60W. Total power is 240W) |
PoE Standard: |
Both IEEE 802.3af / IEEE 802.3at |
Bandwidth: |
128Gbps (non-blocking） |
Operating Temperature: |
-40°C ~ +85°C |
Warranty: |
5 years |

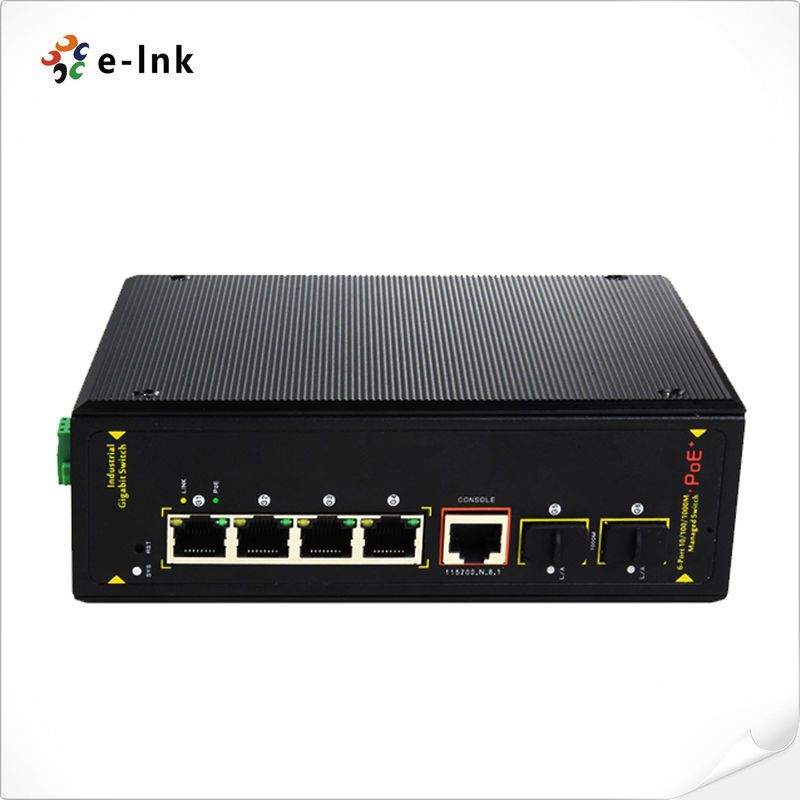

مفتاح PoE الصناعي غير المدار 4 × 60W UPoE + 2 SFP DIN-Rail Gigabit
لمحة عامة عن المنتج
الـمحول LNK-GYH204GP-SFP الصناعي Gigabit PoE +يوفر قوة عالية60W UPoE (طاقة عالمية عبر Ethernet)عبر 4 موانئ، جنبا إلى جنب مع2 فتحات الألياف SFP 1000BASE-Xمن أجل نشر شبكات صناعية قوية.مفتاح Ethernet غير مديرتلتزمIEEE 802.3af/at/bt (PoE++)المعايير، الكشف التلقائي وتشغيل PDs المتوافقة (الأجهزة المزودة بالكهرباء)250W إجمالي ميزانية PoE.
الميزات الرئيسية والفوائد
✅إمدادات الطاقة PoE++ عالية الكثافة
منافذ 4 × جيجابيت UPoE(60 واط لكل منفذ) لأجهزة تتطلب الكثير من الطاقة
250W إجمالي ميزانية PoEيدعم عدةكاميرات PTZ، WiFi 6 APs، أجهزة الكمبيوتر الصناعية
استشعار تلقائي802.3af/at/bt التوافقيحمي المعدات غير PoE
✅الاتصال النحاسي/الألياف الهجين
2 × 1000BASE-X فتحات SFPلـوصلات الصافحة المتعددة الأوضاع / الأوضاع الفردية
1 × منفذ إضافي Gigabit RJ45لتوسيع الشبكة
يمتد الشبكات حتى120 كم عبر الألياففي البيئات القاسية
✅الموثوقية الصناعية
-40°C إلى 75°C نطاق التشغيلفي الظروف القاسية
يمكن تركيبها على الحديد أو الجدارللتثبيت المرن
الحماية من التيار الكهربائي (6kV)والدرع EMIمن أجل مقاومة الضوضاء الكهربائية
4 × منافذ PoE + جيجابيت (60W UPoE لكل منفذ): تسلمالطاقة المتوافقة مع IEEE 802.3af/at/btإلى الأجهزة ذات الطلب العالي مثلكاميرات PTZ، نقاط اتصال WiFi 6، وأجهزة استشعار صناعية.
1 × جيجابيت RJ45 Uplink Port: توسيع شبكة الاتصالأجهزة غير PoE.
2 × 1000BASE-X فتحات SFP: الدعمالألياف أحادية الوضع/متعددة الوضعلـنقل البيانات لمسافات طويلة (تصل إلى 120 كم) والحماية من الضوضاء.
240W إجمالي ميزانية PoE: قوى متعددةنقاط النهاية عالية القدرةفي نفس الوقت.
مدخلات الطاقة المزدوجة الزائدة (12 ~ 48VDC): يضمنوقت تشغيل 24/7في التطبيقات الحرجة
-40°C إلى 80°C نطاق التشغيل: يتحملدرجات الحرارة القصوىفي البيئات الخارجية / الصناعية.
DIN-Rail أو الجدار: التثبيت المرن فيخزائن التحكم، خزائن المرور، أو بيئات صناعية قاسية.
6kV حماية زيادة الطاقة & EMI حماية: يحمي منالضوضاء الكهربائية وارتفاعات الجهد.
تصميم منخفض الطاقة بدون مروحة: تشغيل صامت معاستهلاك طاقة ضئيل.
الكشف عن PoE بالتحكم الذاتي: الطاقة بأمان802أجهزة.3af/at/btبدون تكوين يدوي
هيكل التبديل غير المقفل: يضمنمعدل التوصيل الكامل لسرعة الأسلاكلتطبيقات حساسة لفترة تأخير.
سيناريوهات التطبيق
شبكات الأتمتة الصناعية
الطاقة والاتصالاتأجهزة صناعية عالية الطاقة (PLCs ، HMI ، أنظمة الرؤية)مع60W UPoE لكل منفذ
يوفرالروابط العليا للألياف المقاومة للضوضاء (1000BASE-X)لـأسطوانات الاتصالات في الطابق المصنع
يقاومالبيئات القاسية (-40°C إلى 80°C)فيمصانع السيارات والمرافق الكيميائية
أنظمة المراقبة الخارجية
يُسلمون60W PoE++إلىكاميرات PTZ، أجهزة التصوير الحراريومحطات المراقبة الذكية
منافذ الألياف SFPتمكينبث فيديو لمسافات طويلة (120 كم)لـشبكات مراقبة المترو
تركيب قاطرة DINالبدلاتتركيبات خزانات المرورفي تطبيقات ITS
البنية التحتية للمدن الذكية
صلاحياتأجهزة حافة إنترنت الأشياء (أجهزة استشعار بيئية، وجهاز تحكم إضاءة ذكي)
مدخلات الطاقة الزائدةضمان موثوقيةالشبكات البلدية الحيوية
حماية 6kVالضمانات ضدضربات البرقفي عمليات النشر في الهواء الطلق
الطاقة والاتصالات العامة
الاتصالاتمعدات المحطة الفرعية البعيدةمن خلالوصلات الألياف الضوئية
240W إجمالي ميزانية PoEيدعم عدةأجهزة الميدان في المزارع الشمسية / الرياحية
مكونات صناعيةالوقاية من الفشل فيبيئات الحرارة القصوى
شبكات النقل
يوفرطاقة + بيانات لأنظمة إشارة السكك الحديديةوأجهزة مراقبة الأنفاق
العمل بدون مروحةيمنع تراكم الغبار فيبيئات السكك الحديدية تحت الأرض
الامتثال لـ IEEE 802.3at/afيضمن التشغيل المشترك معمعايير سلطات النقل
المزايا التقنية ملخص
التبديل الشفاف للبروتوكوليحافظ على فترة تأخير < 1μsبروتوكولات الرقابة الصناعية
الكشف الآلي 60W UPoEيزيل كابلات الطاقة المنفصلةنقاط نهاية عالية الطاقة
خيارات الألياف المزدوجة (MMF/SMF)دعم كلاهماالروابط قصيرة المدى (550 متر) والمسافات الطويلة (120 كم)
الشهادات الصناعيةتشملIEC 61850-3 لمحطات الطاقة الفرعية
المؤشرات التقنية
| اسم المنتج | 4-البوابة 10/100/1000T UPoE + 1-البوابة 10/100/1000T وحدة التحكم + 2-البوابة 1000X SFP مدير التبديل (البوابة 1-4 دعم 60W PoE ++) |
| نوع الجهاز | 4x10/100/1000بوابات PoE Base-T + 2x فتحات Gigabit SFP + 1 x 10/100/1000بوابة Base-T |
| وسائل الإعلام الشبكة |
10BASE-T: Cat3/ 4/ 5 UTP (≤100m) 100BASE-TX: Cat5 أو أكثر UTP (≤100m) 1000BASE-TX: Cat5 أو أكثر UTP (≤100m) |
| عرض النطاق | 128 جيجابايت في الثانية (دون حجب) |
| معدل إرسال الحزم | 8.93Mbps@64بايت |
| جدول عناوين MAC | 8K |
| MTBF | 539608 ساعة |
| وضع التوجيه | التخزين والتحويل |
| ذاكرة العازل | 4M |
| بروتوكول الشبكة |
IEEE 802.3i 10BASET الـ IEEE 802.3u 100BASETX IEEE 802.3x تحكم التدفق الـ IEEE802.3ab IEEE802.3z IEEE 802.3af /at |
| شاشة LED | ضوء التشغيل: SYS، ضوء الواجهة: LINK، PoE، Fiber: L/A |
| موانئ PoE | 4 منافذ تدعم PoE (الميناء 1-4 يدعم UPoE إنتاج الطاقة: 60W. إجمالي الطاقة هو 240W) |
| معيار PoE | كل من IEEE 802.3af / IEEE 802.3at |
| البعد | 165 × 148 × 54 ملم (WxDxH) |
| مسافة الإرسال | اعتمادا على SFP |
| بيئة العمل |
درجة حرارة التشغيل: -40°C ~ +85°C درجة حرارة التخزين: -40°C ~ +85°C الرطوبة النسبية: 5 ~ 95% ، غير مكثفة |
| الضمان | 5 سنوات ضمان |
مخطط عرض التطبيق
