تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, FCC, RoHS
Model Number: LNK-SP1000
الوثيقة: E-link Intelligent CCTV Vid....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1pcs
الأسعار: قابل للتفاوض
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Response time Ta: |
-1000Mbps |
MTBF: |
> 200,000 hrs |
Relative Humidity: |
5% to 95% non-condensing |
Operating Temperature: |
-20°C to 70°C (-4°F to 158°F) |
Installation: |
Floor-type or Rod-type |
Material: |
Cold-rolling plate |
Response time Ta: |
-1000Mbps |
MTBF: |
> 200,000 hrs |
Relative Humidity: |
5% to 95% non-condensing |
Operating Temperature: |
-20°C to 70°C (-4°F to 158°F) |
Installation: |
Floor-type or Rod-type |
Material: |
Cold-rolling plate |
مزايا المنتج
· تكامل عالي
· تصميم معياري مع بطاقة نقل مدمجة تعمل بتقنية التوصيل والتشغيل (مفاتيح إيثرنت / محول وسائط / HD-SDI / EPON / GPON)، سهولة الإدارة والصيانة والترقية.
· نشر مرن، صيانة مريحة
· مصدر طاقة مرن مختلف، DC48V/36V/24V/12V، AC24V اختياري
· الأسلاك القياسية: بطاقة خط مدمجة، صندوق وصلات الألياف وأخاديد إدارة الكابلات، ترتيب داخلي.
· دعم التشغيل المستقل، يمكنه عرض درجة الحرارة والرطوبة والتيار والجهد محليًا
نظرة عامة

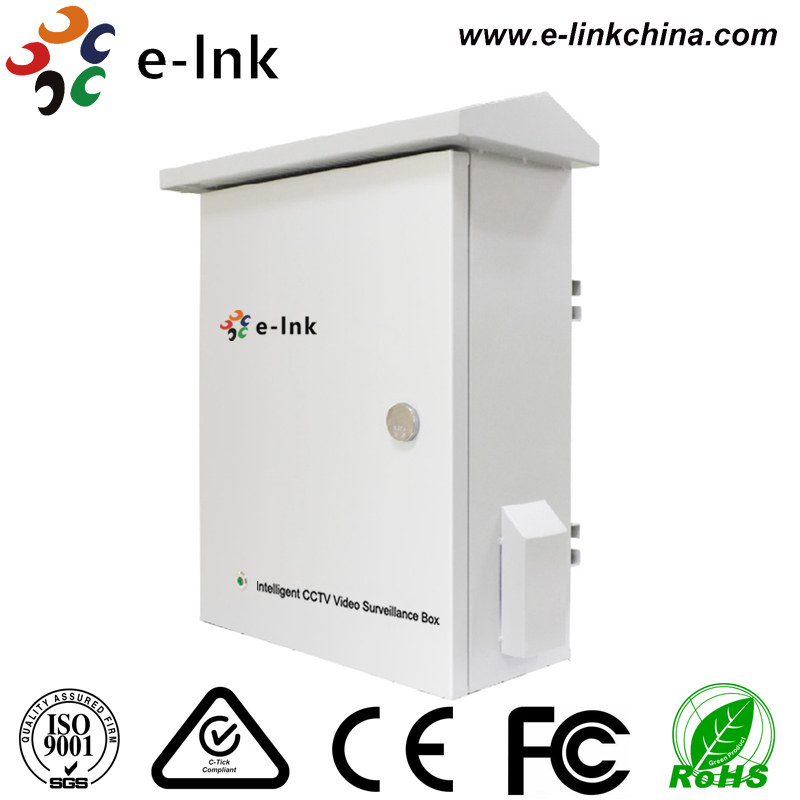

تدمج سلسلة LNK-ICB001 صندوق مراقبة الفيديو الذكي CCTV cابينت، واجهة أمامية للحصول على المعلومات والتحكم عن بعد، سلسلة من المستشعرات، وحدة الطاقة، الحماية من الصواعق، اتصالات الألياف الضوئية، إعادة الإغلاق التلقائي وبطاقة وحدة التحكم في الطاقة. من السهل إدارتها وصيانتها وترقيتها.
المؤشرات الفنية
|
Fمصدر طاقة مرن |
AC110~220V (اختياري) |
|
|
AC24V (اختياري) |
||
|
DC48V (اختياري) |
||
|
DC36V (اختياري) |
||
|
DC24V (اختياري) |
||
|
DC12V (اختياري) |
||
|
مفتاح الهواء |
دعم (اختياري) |
|
|
قاطع الدائرة |
دعم (اختياري) |
|
|
الوظائف |
الحماية من التيار الزائد والجهد الزائد وقصر الدائرة |
|
|
مصدر الطاقة الوحدة - إعادة الإغلاق التلقائي |
||
|
الحماية من قصر الدائرة |
سيؤدي واقي التسرب لإعادة الإغلاق التلقائي إلى القطع في غضون 0.1 ثانية لضمان سلامة المعدات عندما يتجاوز التيار 3 أضعاف التيار المقنن. |
|
|
حماية التسرب الكهربائي |
تيار بدء التسرب هو 30 مللي أمبير. سيؤدي واقي التسرب لإعادة الإغلاق التلقائي إلى القطع بمقدار -30 مللي أمبير تحت تسرب كهربائي يبلغ 15～30 مللي أمبير. |
|
|
الحماية من التيار الزائد/الحمل الزائد |
سيحافظ واقي التسرب لإعادة الإغلاق التلقائي على مدة وقيمة التيار عندما يتجاوز التيار 1.15 ضعف التيار المقنن؛ |
|
|
الحماية من الجهد الزائد |
سيؤدي واقي التسرب لإعادة الإغلاق التلقائي إلى القطع إذا تجاوز جهد الإمداد 280 فولت±5 فولت. (يمكن تعديله وفقًا لاحتياجات المستخدم.) |
|
|
الحماية من الجهد المنخفض |
سيؤدي واقي التسرب لإعادة الإغلاق التلقائي إلى القطع إذا كان جهد الإمداد أقل من 150 فولت±5 فولت. (يمكن تعديله وفقًا لاحتياجات المستخدم.) |
|
|
الكشف قبل التشغيل |
سيكتشف واقي التسرب لإعادة الإغلاق التلقائي جهد الخط قبل التشغيل. |
|
|
إعادة الإغلاق التلقائي |
سيؤدي واقي التسرب لإعادة الإغلاق التلقائي إلى القطع على الفور في حالة وجود خطر على الخط بسبب التسرب الكهربائي العابر أو الصدمة العابرة (مثل الرعد أو تقوس المقبس، إلخ) |
|
|
أداء التشغيل/الإيقاف اليدوي |
يجب فصل الخط الصفري عن خط الإطلاق دون إخراج أثناء التسرب الكهربائي عند الضغط على مفتاح الاختبار يدويًا؛ |
|
|
اقتناء البيانات والتحكم عن بعد |
||
|
وظيفة الكشف عن حالة الخزانة |
l الكشف عن درجة الحرارة/الرطوبة l الكشف عن حالة باب الخزانة l الكشف عن الإضاءة في الخزانة l مراقبة تسرب المياه في الخزانة |
|
|
وظائف الكشف عن المعدات في الخزانة |
l الكشف عن حالة تشغيل المروحة l الكشف عن حالة مانع الصواعق l الكشف عن التيار القوي 220 فولت l الكشف عن حالة قاطع الدائرة |
|
|
وظيفة التحكم عن بعد |
l التحكم في سطوع ضوء الإنذار l التحكم في المروحة l التحكم في مصباح الإضاءة l التحكم في قاطع الدائرة |
|
|
وحدة اتصالات الألياف الضوئية |
||
|
الألياف |
منفذ ألياف 1~2-Port 100M أو 1000M |
|
|
إيثرنت |
منفذ إيثرنت 4~9-Port 10/100M أو 10/100/1000M |
|
|
البروتوكولات |
TCP/IP، PPPOE، DHCP، ICMP، NAT |
|
|
المعايير |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3u 100Base-FX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-SX/LX IEEE 802.3x Flow Control |
|
|
الحماية من الصواعق |
||
|
قدرة حماية قوية |
وحدة الحماية من الصواعق ذات التيار القوي AC 220V لديها قدرة تسرب الاندفاع للحد الأقصى لتيار التفريغ، أي 40 كيلو أمبير (8/20us)؛ الحماية من الصواعق الشبكية لها مستوى حماية الجهد Up: خط-أرض: 600 فولت؛ خط-خط: 25 فولت؛ يمكن أن يتحمل اختبار الموجة المركبة C2:5kV/2.5kA. |
|
|
خصائص وحدة الحماية من الصواعق AC 220V |
Eمفتاح قاطع دائرة التيار الزائد العابر المضمن, موصل إنذار التحكم عن بعد, إشارة الكشف عن الإبطال، قاطع دائرة ارتفاع درجة الحرارة، تركيب معياري قياسي. |
|
|
وحدة الخزانة (ميكانيكية) |
||
|
المادة |
Cلوحة مدرفلة على البارد |
|
|
السماكة |
2.0 ملم |
|
|
مستوى الحماية |
IP55 |
|
|
محتوى شاشة LCD |
درجة الحرارة والرطوبة والتيار والجهد |
|
|
الملحقات |
مروحة، مصباح إضاءة LED، مفتاح الكشف عن حالة باب العلبة الميكانيكية، واقي وصلة انصهار الألياف الضوئية، مقرن الألياف الضوئية |
|
|
التركيب |
نوع الأرضية أو نوع القضيب |
|
|
البيئة |
||
|
درجة حرارة التشغيل |
-20 درجة مئوية إلى 70 درجة مئوية (-4 درجة فهرنهايت إلى 158°F) |
|
|
درجة حرارة التخزين |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
|
|
الرطوبة النسبية |
5% إلى 95% بدون تكثف |
|
|
MTBF |
> 200,000 ساعة |
|
|
موافقات تنظيمية |
||
|
ISO9001 |
||
|
EN55022:2010+AC: 2011, Class A |
||
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
||
|
EN 61000-3-3: 2013 |
||
|
EN55024:2010 |
||
|
IEC 61000-4-2: 2008 (ESD) |
||
|
IEC 61000-4-3: 2010 (RS) |
||
|
IEC 61000-4-4: 2012 (EFT) |
||
|
IEC 61000-4-5: 2014 (Surge) |
||
|
IEC 61000-4-6: 2013 (CS) |
||
|
IEC 61000-4-8: 2009 (PFMF) |
||
