تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
Model Number: LNK-PDH-E4G4-2SFP Series
الوثيقة: E-link 4E1+4GE PDH Mux Data....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: قابل للتفاوض
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Simple packaging: |
522X198X82mm(WXDXH) |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Simple packaging: |
522X198X82mm(WXDXH) |

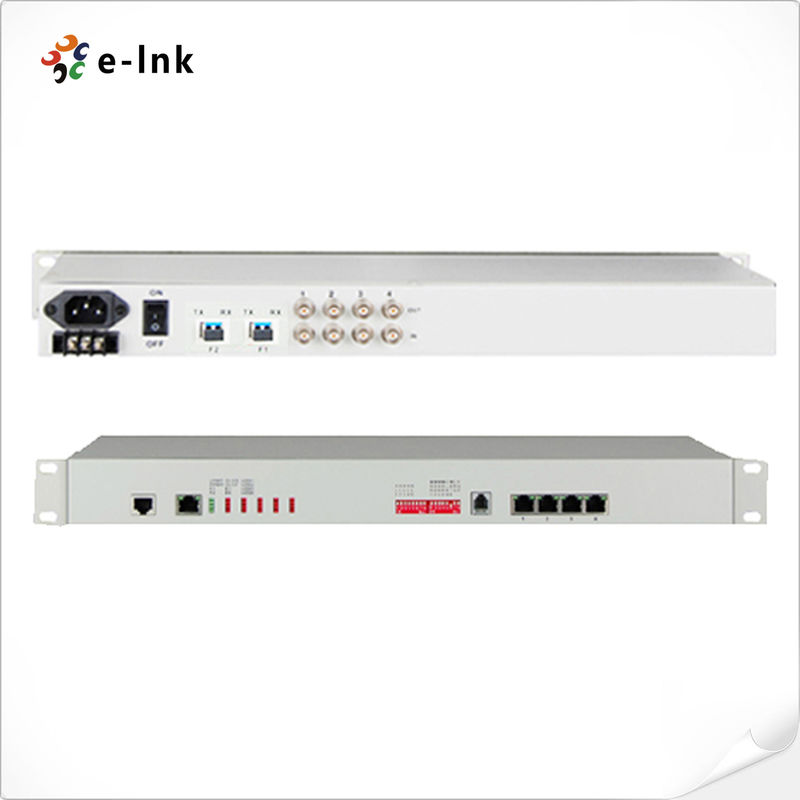

4E1 + 4GE 1+1 معدد إرسال PDH بالألياف
المزايا
· يعتمد على IC ذاتي الحقوق
· كاشف ضوئي واسع النطاق ديناميكي معياري
· يوفر الجهاز واجهة ألياف ضوئية رئيسية وواجهة ألياف ضوئية احتياطية، تضمن وظيفة النسخ الاحتياطي للمنفذ الضوئي المزدوج أن العمل لن ينقطع أبدًا
· معدل واجهة إيثرنت هو 10M/100/1000M، نصف/مزدوج كامل تلقائي التفاوض
· واجهة إيثرنت ذات 4 قنوات هي واجهة تبديل، تدعم VLAN، ويمكن تعيينها لعزل منطقي بـ 4 قنوات
· تتوافق واجهة E1 مع G.703، وتعتمد تقنية استعادة الساعة الرقمية والقفل السلس للمرحلة
· هاتف عمل رقمي PCM بقناة واحدة (اختياري)
· عندما تفقد الإشارة الضوئية، يمكنها اكتشاف ما إذا كان الجهاز البعيد متوقفًا عن التشغيل أو تم فصل الألياف، وتشير إلى الإنذار بواسطة LED
· يمكن للجهاز المحلي عرض حالة عمل الجهاز البعيد
· يوفر واجهة توسيع 2، يمكنك تمديد بيانات غير متزامنة من 1 ~ 2 قناة، مثل RS232/RS485/RS422/رمز مانشستر؛
· صوت 1 ~ 2 قناة، مفتاح 1 ~ 4 قناة، أو صوت ثنائي/رباعي الخط وما إلى ذلك
· توفير الأمر Loop Back للواجهة البعيدة، وسهولة صيانة الخط
· مسافة الإرسال تصل إلى 2-120 كم دون انقطاع
· AC 220V، DC-48V، DC24V يمكن أن تكون اختيارية
· وظيفة الكشف عن قطبية إمداد الطاقة DC-48V/DC24V، خالية من القطبية
نظرة عامة
يوفر هذا الجهاز واجهة E1 ذات 1-4 قنوات، وواجهة ألياف ضوئية رئيسية وواجهة ألياف ضوئية احتياطية، وواجهة إيثرنت 1-4 قنوات 10M/100/1000واجهة إيثرنت (معدل الخط 1000M) وواجهة توسيع 2. واجهة إيثرنت ذات 4 قنوات هي واجهة تبديل، يمكنها دعم VLAN. يمكن استخدام واجهة توسيع 2 كقناة إرسال لبيانات RS232/RS485/RS422 غير المتزامنة، وإشارة الصوت، وإشارة صوت E&M ذات 2/4 خط، وإشارة التبديل، وإشارة إيثرنت (عرض النطاق الترددي 2M). إنه مرن للغاية. لديه وظيفة الإنذار. العمل موثوق به ومستقر واستهلاك منخفض للطاقة وتكامل عالي وحجم صغير.
الفهارس الفنية
|
المعلمة |
المواصفات |
|
الألياف |
|
|
ألياف متعددة الأوضاع |
|
|
نوع الألياف |
50/125um، 62.5/125um |
|
أقصى مسافة إرسال |
5Km @ 62.5 / 125um ألياف أحادية الوضع، التوهين (3dbm/km) الطول الموجي: 820nm |
|
قوة الإرسال |
-12dBm (الحد الأدنى) ~-9dBm (الحد الأقصى) |
|
حساسية المستقبل |
-28dBm (الحد الأدنى) |
|
ميزانية الارتباط |
16dBm |
|
ألياف أحادية الوضع |
|
|
نوع الألياف |
8/125um، 9/125um |
|
أقصى مسافة إرسال |
40Km |
|
مسافة الإرسال |
40Km @ 9 / 125um ألياف أحادية الوضع، التوهين (0.35dbm/km) |
|
الطول الموجي |
1310nm |
|
قوة الإرسال |
-9dBm (الحد الأدنى) ~-8dBm (الحد الأقصى) |
|
حساسية المستقبل |
-27dBm (الحد الأدنى) |
|
ميزانية الارتباط |
18dBm |
|
واجهة E1 |
|
|
المعيار القياسي للواجهة |
يتوافق مع البروتوكول G.703 |
|
معدل الواجهة |
n*64Kbps±50ppm |
|
رمز الواجهة |
HDB3 |
|
ممانعة E1: |
75Ω (غير متوازن)، 120Ω (متوازن) |
|
تسامح الارتعاش |
يتوافق مع البروتوكول G.742 و G.823 |
|
التوهين المسموح به |
0~6dBm |
|
إيثرنت Iواجهة (10/100M) |
|
|
معدل الواجهة |
10/100/1000Mbps، نصف/مزدوج كامل تلقائي التفاوض |
|
المعيار القياسي للواجهة |
متوافق مع IEEE 802.3، IEEE 802.1Q (VLAN) |
|
قدرة عنوان MAC |
4096 |
|
الموصل |
RJ45، يدعم Auto-MDIX |
|
الطاقة |
|
|
مزود الطاقة |
AC180V ~ 260V；DC –48V；DC +24V |
|
استهلاك الطاقة |
≤10W |
|
البعد |
|
|
حجم المنتج |
19 بوصة 1U 485X138X44mm(WXDXH) |
|
تغليف بسيط |
522X198X82mm(WXDXH) |
|
وزن القطعة |
3KG |
|
بيئة العمل |
|
|
درجة حرارة التشغيل |
-10°C ~ 50°C |
|
رطوبة التشغيل |
5%~95 % (بدون تكثف) |
|
درجة حرارة التخزين |
-40°C ~ 80°C |
|
رطوبة التخزين |
5%~95 % (بدون تكثف) |
