تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link

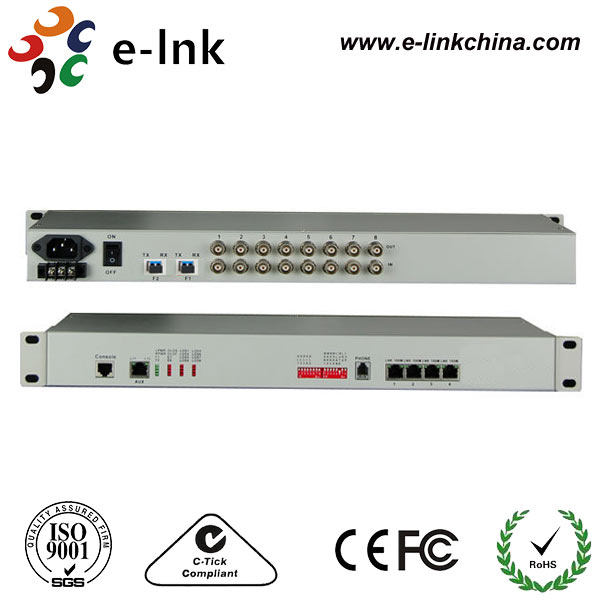

Model Number: LNK-PDH-E8-4G-2SFP Series
الوثيقة: E-link 8E1+4GE PDH Mux Data....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: قابل للتفاوض
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19’’ 1U |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19’’ 1U |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
المزايا
·بناء على حق المؤلف الذاتي
·عرض النطاق الترددي يصل إلى 1.5G، يمكن أن توفر مصادر الخط
·معدل واجهة إيثرنت هو 10M / 100M / 1000M ، نصف / كامل مزدوج تلقائي قابلة للتكيف
·4قناة واجهة إيثرنت هو واجهة التبديل، ودعم VLAN، يمكن تعيين إلى 4 قناة العزلة المنطقية
·واجهة E1 تتوافق مع G.703، يتبنى استعادة الساعة الرقمية وتكنولوجيا قفل المرحلة السلسة
·1قناة هاتف العمل الرقمي PCM (اختياري)
·توفير واجهة إدارة وحدة التحكم
·عندما الضوئية فقدان إشارة، فإنه يمكن أن يكتشف الجهاز عن بعد من الطاقة أو يتم فصل الألياف، ويشير إلى الإنذار من قبل LED
·الجهاز المحلي يمكن أن نرى حالة عمل الجهاز البعيد
·توفير واجهة توسيع 2، يمكنك توسيع 1~2قناة بيانات غير متزامنة، مثل رمز RS232 / RS485 / RS422 / مانشستر؛
·1~2قناة صوت، 1~2قناة E1,1~4قناة التبديل، أو توفير أمر واجهة بعيدة الحلقة مرة أخرى، سهولة صيانة الخط
·مسافة الإرسال تصل إلى 2-120 كيلومتر بدون انقطاع
·AC 220V ، DC-48V ، DC24V يمكن أن تكون اختيارية
·وظيفة الكشف عن قطبية مصدر الطاقة DC-48V/DC24V، خالية من القطبية
نظرة عامة
هذا الجهاز هو جهاز نقل بصري نقطة إلى نقطة تم تطويره على أساس VLSI.8واجهة قناة E1 ، واجهة إثنر 1-4Channel 10M/100M/1000M (Line Rate 1000M) و 2 واجهة توسيع. واجهة إثنر 4Channel هي واجهة التبديل ، ويمكن أن تدعم VLAN.يمكن استخدام واجهة توسيع 1 كقناة نقل للبيانات غير المتزامنة RS232/RS485/RS422، إشارة صوتية، إشارة صوتية E&M خط 2/4، إشارة التبديل، إشارة إيثيرنث (عرض النطاق الترددي 2M).1الجهاز الرقمي للاتصالات التجارية يمكن أن يكون اختياريًا. إنه مرن للغاية. لديه وظيفة إنذار.العمل موثوق به، مستقر، وانخفاض استهلاك الطاقة، التكامل عالية، حجم صغير.
المؤشرات التقنية
|
المعلم |
المواصفات |
|
الألياف |
|
|
الألياف متعددة الأوضاع |
|
|
نوع الألياف |
50/125 أم، 62.5/125 أم |
|
أقصى مسافة نقل |
5km @ 62.5 / 125um ألياف الوضع الواحد ، الضعف (3dbm / km) طول الموجة: 820nm |
|
قوة النقل |
-12dBm (Min) ~-9dBm (Max) |
|
حساسية المستقبل |
-28dBm (دقيقة) |
|
ميزانية الرابط |
16dBm |
|
الألياف ذات الوضع الواحد |
|
|
نوع الألياف |
8/125um، 9/125um |
|
أقصى مسافة نقل |
40 كيلومتر |
|
مسافة الإرسال |
40km @ 9 / 125um الألياف النمطية الفردية ، الضعف (0.35dbm / km) |
|
طول الموجة |
1310nm |
|
قوة النقل |
-9dBm (Min) ~-8dBm (Max) |
|
حساسية المستقبل |
-27dBm (دقيقة) |
|
ميزانية الرابط |
18dBm |
|
واجهة E1 |
|
|
معيار الواجهة |
يلتزمون بالبروتوكول G703 |
|
معدل الواجهة |
n*64Kbps±50ppm |
|
رمز الواجهة |
HDB3 |
|
E1 عائق: |
75Ω (عدم التوازن) ، 120Ω (التوازن) |
|
تسامح الجيتر |
وفقًا للبروتوكول G.742 و G.823 |
|
التخفيف المسموح به |
0 ~ 6dBm |
|
واجهة إيثرنت جيجابيت (10/100/1000M) |
|
|
معدل الواجهة: |
10/100/1000 Mbps، نصف/كامل مزدوج التفاوض التلقائي |
|
معيار الواجهة: |
متوافق مع IEEE 802.3، IEEE 802.1Q (VLAN) |
|
قدرة عنوان MAC: |
4096 |
|
رابط: |
RJ45، دعم التشغيل الآلي MDIX |
|
القوة |
|
|
إمدادات الطاقة |
AC180V ~ 260V؛العاصمة48 فولت؛DC + 24V |
|
استهلاك الطاقة |
≤10 واط |
|
البعد |
|
|
حجم المنتج |
19 1 يو |
|
بيئة العمل |
|
|
درجة حرارة العمل |
-10°C ~ 50°C |
|
رطوبة العمل |
5٪ إلى 95٪ (بدون تكثيف) |
|
درجة حرارة التخزين |
-40°C ~ 80°C |
|
رطوبة التخزين |
5٪ إلى 95٪ (بدون تكثيف) |
