مبدل إيثرنت فيديو صناعي 4x100M إيثرنت 1 فيديو 1 RS485 1 ألياف جيجابت

مفتاح إثنر فيديو صناعي 4x100M إثنر 1 فيديو 1 RS485 1 فائبر جيجابيت

لمحة عامة عن المنتج:

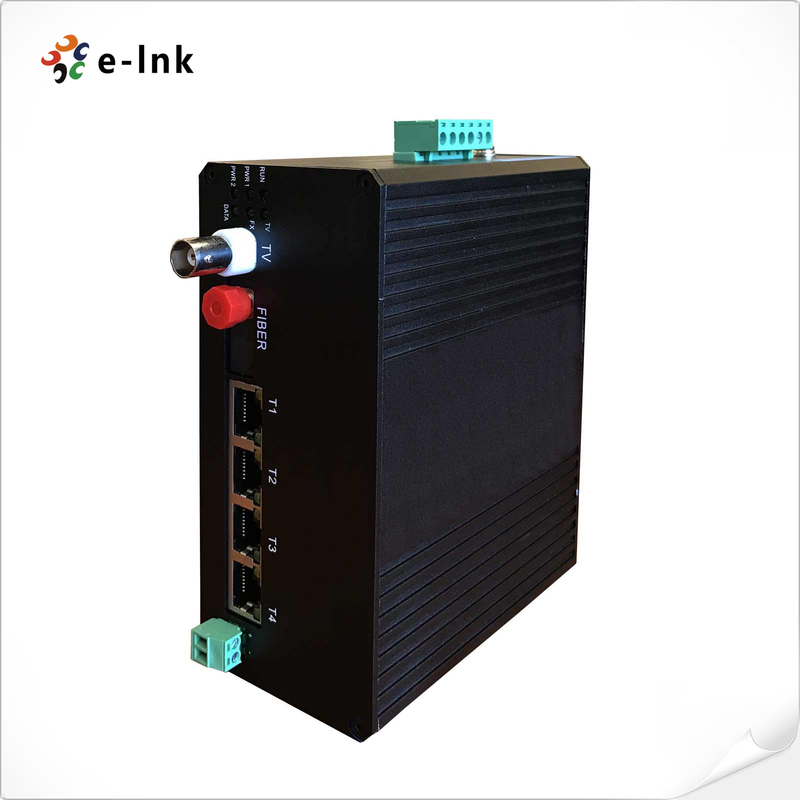

الـمحول LNK-GY4E1V1D للفيديو الصناعيهوصعبة، معزولة جسدياحل الشبكات المصممةالبيئات الصناعية القاسيةإنه يدمج4 × 10/100M منافذ Ethernet,1 × واجهة الفيديو,1 × RS485 منفذ بيانات متسلسلة، و1 × جيجابيت الألياف الصعوديةمما يجعلها مثاليةالشبكات الصناعية متعددة البروتوكولات.

الميزات الرئيسية والفوائد

✅الاتصال الصناعي متعدد البروتوكولات

• 4 × موانئ إثنتر 10/100M معزولة مادياً: يضمنقطاعات شبكة آمنة ومستقلةلـالشبكات الداخلية والعامة.

• 1 × واجهة الفيديو: الدعمدمج كاميرات المراقبة عبر الإنترنتلـشبكات المراقبة.

• 1 × RS485 منفذ متسلسل: يسمحالاتصال مع جهاز PLC / SCADA(MODBUS RTU ، PROFIBUS)

• 1 × جيجابيت الألياف العليا (1000BASE-X): يمتدالاتصالات عبر المدى الطويل(حتى120 كيلومتر)

✅الموثوقية الصناعية

• تكنولوجيا العزل المادي: يمنعتداخلات الشبكة المتعددةلـأنظمة مهمة حرجة.

• نطاق حرارة واسع (-40 درجة مئوية إلى 75 درجة مئوية): تعمل فيظروف خارجية صناعية شديدة.

• غطاء معدني IP40: يقاومالغبار والاهتزاز وتداخلات EMI.

✅التعيين المرن

• توسيع نطاق النطاق الترددي لـ DSLAM: التحديثاتشبكات الألياف القديمةبدون إعادة التوصيل

• عزل الشبكة المتعددة: مثاليةالتقارب الآمن لشبكة OT / IT.

• تثبيت "بلوج اند بلاي": لا يتطلب تكوين معقد.

خصائص المنتج:

1نقل البيانات عالي الأداء

• 1536 بايت دعم الإطار الكبير: تحسيناتسعة عرض لقطات الفيديو وحزم البيانات الكبيرة

• خزنة الإطار المدمجة 1MB: يمنعفقدان الحزمخلالحركة المرور الكثيفة

• اختيار تلقائي لطرق التبديل:التخزين والتحويل(تحقيق الأخطاء) أوقطع من خلال(فترة تأخير منخفضة <5μs)

2الاندماج الذكي الايثنر والفيديو

• 4×10/100M موانئ التفاوض التلقائي: دعمكامل/نصف مزدوج & MDI / MDIXلـكابلات التوصيل

• 1024 جدول عناوين MAC: يسمحالتعلم/التحديث الآليلـشبكات الأجهزة على نطاق واسع

• واجهة الفيديو: يربط مباشرةكاميرات المراقبةبدون محولات إضافية

3موثوقية الصناعية

• 6KV البرق والحماية من الطفرات: الضمانات ضدموجات الطاقةفيالمنشآت الخارجية

• مدخلات طاقة مزدوجة 12-48VDC: يضمنوقت تشغيل 24/7معدعم متعهد الخدمات العامة الزائد

• مجموعة واسعة من درجات الحرارة (من -40 درجة مئوية إلى 85 درجة مئوية): تعمل فيالبيئات القاسية(المصانع والأنفاق والمحطات الفرعية)

4. توزيع مرن ومراقبة

• توسيع نطاق النطاق الترددي لـ DSLAM: التحديثاتشبكات الألياف القديمةبدون استبدال الكابلات

• مؤشرات حالة الميناء LED: مراقبة في الوقت الحقيقيالرابط / النشاط / السرعةلكل ميناء

• DIN-Rail/Wall-Mount (IP40): ضيقةغطاء معدنيلـالخزانات ذات المساحة المحدودة

سيناريوهات التطبيق

1. أنظمة المراقبة الصناعية

• يدمجكاميرات IP (بوابة الفيديو),أجهزة Ethernet، وأجهزة استشعار RS485إلىشبكات مراقبة موحدة

• يسمحتحليل الفيديو في الوقت الحقيقيمعنقل البيانات ذو فترة تأخير منخفضة (<5μs)

• مثاليأمن المصنع الذكيومراقبة المناطق الخطرة

2. البنية التحتية للنقل

• صلاحياتأنظمة الاتصال بالسكك الحديدية/النفقمعحماية العزل الكهربائي

• المجمعاتلقطات كاميرات المراقبة (فيديو),أجهزة تحكم الإشارة (RS485)، وبيانات الايثرنتفيالشبكات المتوافقة مع EN 50155

• يقاومالاهتزازات ودرجات الحرارة القصوى (-40°C إلى 85°C)فيتطبيقات المواد المتحركة

3. شبكات الطاقة والخدمات العامة

• الاتصالاتأنظمة SCADA للمحطات الفرعيةمن خلالRS485 مودبوسوالاتصالات الخلفية بالألياف الضوئية

• يوفرالاتصالات المحمية من التيار الكهربائي (6kV)لـمعدات الشبكات الذكية

• يلتقيمعايير IEC 61850-3لـأنظمة أتمتة الطاقة

4. نشر المدن الذكية

• المجموعاتكاميرات المرور (فيديو),أجهزة استشعار إنترنت الأشياء (RS485)، وأجهزة Ethernetفيخزانات على جانب الطريق

• دعمتوسيع نطاق النطاق الترددي DSLAMبدوناستبدال كابلات الألياف

• تصنيف IP40تركيبات الصالات الخارجيةفيالظروف الجوية القاسية

5. عمليات النفط والغاز والتعدين

• يخلقشبكات مضادة للانفجاراتمعالموانئ المعزولة جسدياً

• إرسالمراقبة الفيديووتقييم المعدات عن بعد (RS485)من خلالوصلات الألياف الآمنة جوهرياً

• مدخلات طاقة مشتركة مزدوجةضمان الموثوقية فيالمواقع النائية في الميدان

التفوق التقني:

• شفافية البروتوكوللـالفيديو (ONVIF) ، البيانات (MODBUS) ، وإيثيرنت (IEEE 802.3)

• فترة تأخير محددةلـبروتوكولات صناعية حساسة للوقت

• طلاء مطابقيحمي منالرطوبة والغازات المآكلة

• التغيير التلقائيمن خلالإدخالات الطاقة الزائدة (12-48VDC)

المؤشرات التقنية

مخطط عرض التطبيق
