تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
Model Number: LNK-E1-30PCM
الوثيقة: E-link 16E1 PDH Mux Datashe....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: قابل للتفاوض
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
المزايا
·بناء على حق المؤلف الذاتي
·الجهاز هو تصميم PCB واحد
·يمكن مراقبة حالة الإنذار عن بعد
·واجهة E1 تتوافق مع G.703، يتبنى استعادة الساعة الرقمية وتكنولوجيا قفل المرحلة السلسة
·توفير واجهات توسيع 2 ((AUX1/2) ، يمكنك توسيع 1-4قناة البيانات غير متزامنة، مثل رمز RS232 / RS485 / RS422 / مانشستر؛ 1-8قناة التبديل ، اثنين / أربعة خطوط الصوت وهلم جرا
·الوصول الصوتي 1-30قناة، يدعم ميزة تحديد المكالمة ووظائف الفواتير عكسية القطبية
·دعم وظيفة تخصيص الأرقام المتبادلة لمواقع مختلفة
·بوابة الصوت تدعم بوابة FXO و FXS ، واجهة صوتية EM2 / 4 ، ربط بوابة FXO مع لوحة تحكم البرنامج ، بوابة FXS متصلة بهاتف المستخدم
·جهاز سطح المكتب يدعم إدارة شبكة SNMP المستقلة وسلسلة إدارة شبكة multiplexer البصرية (اختياري)
·يكون LED عندما يكون الجهاز مغلق أو خط E1 مكسورة أو فقدان الإشارة
·يمكن مراقبة درجة الحرارة والجهد (منصة إدارة الشبكة)
·يمكن مراقبة درجة حرارة المعدات والجهد عن بعد (منصة إدارة الشبكة)
·AC 220V ، DC-48V ، DC24V يمكن أن تكون اختيارية
نظرة عامة

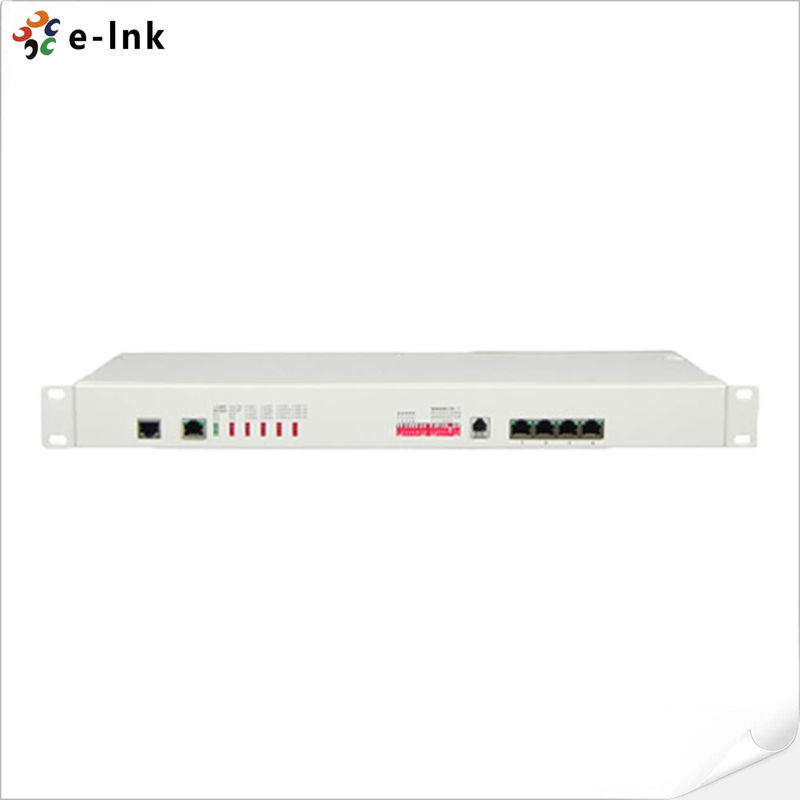

هذا الجهاز هو نوع من معدات نقل النقطة إلى النقطة المطورة على أساس شركة E1 خط نقل خاصة الاستخدام VLSI.يمكن أن تكون واجهات البيانات المتسلسلة من قناة 1-30 صوتية وقناة 1-4 اختياريةيمكن أن يكون الجهاز مدمجًا في وحدة SNMP ، لإدارة SNMP. دائرة الجهاز هي دائرة رقمية. العمل موثوق به ، مستقرة ، وانخفاض استهلاك الطاقة ، التكامل العالي ، الحجم الصغير ،سهولة التثبيت والصيانة.
المؤشرات التقنية
|
المعلم |
المواصفات |
|
واجهة الهاتف FXS |
|
|
تردد الحلقة |
75 فولت |
|
أقصى مسافة نقل |
25 هرتز |
|
عائق خطين |
600 أوم (التقاط) |
|
خسارة العائد |
40 ديسيبل |
|
واجهة مفتاح FXO |
|
|
الكشف عن الجهد بالخاتم |
35 فولت |
|
تردد الكشف عن الحلقة |
40 كيلومتر |
|
مسافة الإرسال |
17HZ-60H |
|
عائق خطين |
600 أوم (التقاط) |
|
قوة النقل |
-9dBm (Min) ~-8dBm (Max) |
|
خسارة العائد |
40 ديبل |
|
ميزانية الرابط |
18dBm |
|
واجهة E1 |
|
|
معيار الواجهة |
يلتزمون بالبروتوكول G703 |
|
معدل الواجهة |
2048Kbps±50 جزء في المئة |
|
رمز الواجهة |
HDB3 |
|
E1 عائق: |
75Ω (عدم التوازن) ، 120Ω (التوازن) |
|
تسامح الجيتر |
وفقًا للبروتوكول G.742 و G.823 |
|
التخفيف المسموح به |
0 ~ 6dBm |
|
القوة |
|
|
إمدادات الطاقة |
AC180V ~ 260V؛العاصمة48 فولت؛DC + 24V |
|
استهلاك الطاقة |
≤7W |
|
البعد |
|
|
حجم المنتج |
19 بوصة 1 يو 485X138X44mm ((WXDXH)) |
|
تغليف بسيط |
522X198X82mm ((WXDXH)) |
|
وزن القطعة |
3كيلوغرام |
|
بيئة العمل |
|
|
درجة حرارة العمل |
-10°C ~ 50°C |
|
رطوبة العمل |
5٪ إلى 95٪ (بدون تكثيف) |
|
درجة حرارة التخزين |
-40°C ~ 80°C |
|
رطوبة التخزين |
5٪ إلى 95٪ (بدون تكثيف) |
|
البعد |
|
|
19 بوصة 1 يو |
483(الطول)X200(العرض)X44(الارتفاع)ملم |
التطبيق
