تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
Model Number: LNK-3GSDI-4BV
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: 1179USD~1199USD
Packaging Details: Converter Standard Export Package
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
الكلمات الرئيسية: |
محول الألياف |
درجة حرارة التشغيل: |
-20 ℃～+70 ℃ |
الأبعاد (WXDXH):: |
19inch 1U (483 × 220 × 44.45 مم) |
رطوبة: |
0 ~ 95 ٪ |
وزن: |
7 كجم/زوج |
MTBF: |
≥100000 ساعة |
الكلمات الرئيسية: |
محول الألياف |
درجة حرارة التشغيل: |
-20 ℃～+70 ℃ |
الأبعاد (WXDXH):: |
19inch 1U (483 × 220 × 44.45 مم) |
رطوبة: |
0 ~ 95 ٪ |
وزن: |
7 كجم/زوج |
MTBF: |
≥100000 ساعة |

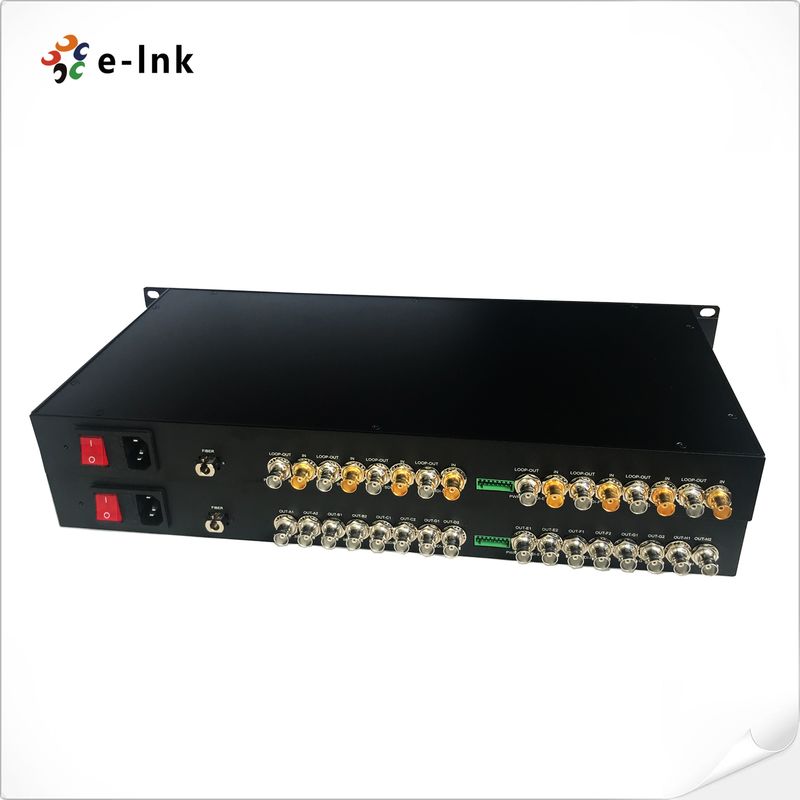

4 قنوات ثنائية الاتجاه 3G-إس دي آيبث فيديو عبر الألياف البصرية
الموازنة التلقائية للأسلاك لضمان سلامة الإشارة
إعادة التوقيت التلقائي 270Mbit/s - 1.48Gbit/s- 3Gbit / s
متوافقة مباشرة مع أنظمة الكاميرات 3G-SDI ودعمهاعكسبروتوكولات البيانات RS-485
القدرة على نقل الطول على الأقل 10 كم (6.2 ميل) ، حتى 120 كم
إدخال طاقة للكتلة النهائية للتطبيقات الصناعية
يدعم التبديل الساخن والإغلاق الساخن
إرسال مستوى البث الرقمي الكامل دون ضغط؛
النطاق الديناميكي السوبر البصري وخالي من التعديل قبل الاستخدام.
تقنية الألياف الضوئية WDM/CWDM/DWDM;
نطاق درجة الحرارة الواسع للغاية على مستوى الصناعة (-40 °C ~ + 85°C) ، قابلة للتكيف مع مختلف البيئات.
(إل إن كيه)3Gالـ SDI4Bسلسلة Vالدعم 4- القناةمعيار 3G-SDI ثنائي الاتجاه عالي الوضوح إشارة الفيديو المنقولة عبرواحدكابلات الألياف الضوئيةوراقب الإشارة محلياً عبر شبكة 3G/ HD-مخرج حلقة SDIيحتوي E-link 3G-SDI Video over Fiber Converters على جهاز إرسال واحد ومستقبل واحد لإشارة 1080P 3G-SDI.-يمكن لمحولات الألياف SDI أن تبث في وقت واحد 4-Ch ثنائي الاتجاه 3G-إس دي آيفيديو، 1-Chعكسبيانات RS-485، الإشارة من خلال ألياف بصرية واحدة.عكسصيغة اتصال البيانات RS-485
|
واجهة الألياف البصرية |
|
|
واجهة الألياف |
Sالعضلة العضلية |
|
مسافة الإرسال |
550م-20كيلومتر |
|
طول الموجة |
1310nm/1550nm |
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
فيديو عائق المدخلات والمخرجات |
75Ω |
|
فولتاج مدخل/مخرج فيديو |
نموذجي:1Vpp، الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
|
معدل بتات الفيديو |
ماكس 3.2Gb/s |
|
الربح التفاضلي (10٪)90٪ APL) |
< 1% |
|
دعم تنسيق SDI |
625/25 PAL |
|
|
525/29.97 NTSC، 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
معيار فيديو SDI |
270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
|
|
SMPTE425M3Gb/s الرسم البياني ((3G-SDI) |
|
|
SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) |
|
البيانات |
|
|
الواجهة الفيزيائية |
محطة المسمار الصناعية القياسية |
|
نوع البيانات |
عكس RS485 |
|
دعم التردد/المعدل |
أقصى 57600bps لـ RS485 |
|
BER |
<10 9 |
|
الكهرباء |
|
|
محول الطاقة |
AC 110~ 220 فولت |
|
استهلاك الطاقة |
< 15W |
|
النموذج |
الوصف |
|
LNK-3GSDI-4BV |
فيديو ثنائي الاتجاه 3G-SDI مع حلقة خارج، 20km، SM،FC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل أزواج |
|
LNK-3GSDI-4BV1R |
فيديو SDI ثنائي الاتجاه 4-Ch مع حلقة الخروج + 1-Ch RS485 البيانات العكسية ، 20km ، SM ،FC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل أزواج |
