تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
Model Number: LNK-E16G4 Series
الوثيقة: E-link 16E1+4GE PDH Mux Dat....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: قابل للتفاوض
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
المزايا
·بناء على حق المؤلف الذاتي
·عرض النطاق الترددي يصل إلى 1.5G، يمكن أن توفر مصادر الخط
·معدل واجهة إيثرنت هو 10M / 100M / 1000M ، نصف / كامل مزدوج تلقائي قابلة للتكيف
·4قناة واجهة إيثرنت هو واجهة التبديل، ودعم VLAN، يمكن تعيين إلى 4 قناة العزلة المنطقية
·واجهة E1 تتوافق مع G.703، يتبنى استعادة الساعة الرقمية وتكنولوجيا قفل المرحلة السلسة
·1قناة هاتف العمل الرقمي PCM (اختياري)
·توفير واجهة إدارة وحدة التحكم
·عندما الضوئية فقدان إشارة، فإنه يمكن أن يكتشف الجهاز عن بعد من الطاقة أو يتم فصل الألياف، ويشير إلى الإنذار من قبل LED
·الجهاز المحلي يمكن أن نرى حالة عمل الجهاز البعيد
·توفير واجهة توسيع 2، يمكنك توسيع 1~2قناة بيانات غير متزامنة، مثل رمز RS232 / RS485 / RS422 / مانشستر؛
·1~2قناة صوت، 1~2قناة E1,1~4قناة التبديل، أو توفير أمر واجهة بعيدة الحلقة مرة أخرى، سهولة صيانة الخط
·مسافة الإرسال تصل إلى 2-120 كيلومتر بدون انقطاع
·AC 220V ، DC-48V ، DC24V يمكن أن تكون اختيارية
·وظيفة الكشف عن قطبية مصدر الطاقة DC-48V/DC24V، خالية من القطبية
نظرة عامة

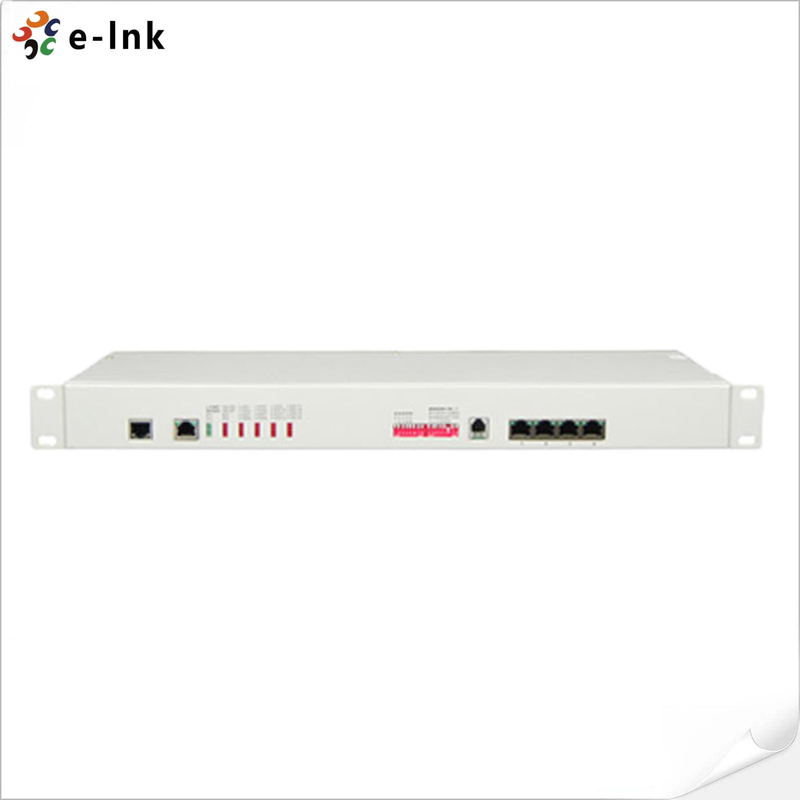

هذا الجهاز هو جهاز نقل بصري نقطة إلى نقطة تم تطويره على أساس VLSI. يقدم الجهاز واجهة 1-16Channel E1،1-4قناة 10M/100M/1000M واجهة Ethernet (Line Rate 1000M) و 2 واجهة توسيع4قناة واجهة إيثرنت هي واجهة التبديل، يمكن أن تدعم VLAN. 1 واجهة التوسع يمكن استخدامها كقناة نقل من بيانات RS232 / RS485 / RS422 غير متزامنة، إشارة صوتية،إشارة صوتية E&M من خط 2/4، إشارة التبديل، إشارة إيثرنت (عرض النطاق الترددي 2M).1الجهاز الرقمي الهاتف الأعمال يمكن أن يكون اختياري. هو مرن جدا. لديه وظيفة إنذار. العمل هو موثوق به، مستقرة، وانخفاض استهلاك الطاقة،التكامل العالي، حجم صغير.
المؤشرات التقنية
|
المعلم |
المواصفات |
|
الألياف متعددة الأوضاع |
|
|
نوع الألياف |
50/125 أم، 62.5/125 أم |
|
أقصى مسافة نقل |
5km @ 62.5 / 125um ألياف الوضع الواحد ، الضعف (3dbm / km) طول الموجة: 820nm |
|
قوة النقل |
-12dBm (Min) ~-9dBm (Max) |
|
حساسية المستقبل |
-28dBm (دقيقة) |
|
ميزانية الرابط |
16dBm |
|
الألياف ذات الوضع الواحد |
|
|
نوع الألياف |
8/125um، 9/125um |
|
أقصى مسافة نقل |
40 كيلومتر |
|
مسافة الإرسال |
40km @ 9 / 125um الألياف النمطية الفردية ، الضعف (0.35dbm / km) |
|
طول الموجة |
1310nm |
|
قوة النقل |
-9dBm (Min) ~-8dBm (Max) |
|
حساسية المستقبل |
-27dBm (دقيقة) |
|
ميزانية الرابط |
18dBm |
|
واجهة الألياف |
|
|
اتصل |
FC (المعيار الافتراضي) ، SC/SFP اختياري |
|
البروتوكولات |
تيلنت و SNMP |
|
بروتوكول SNMP القياسي |
يقدم ملفات MIB، مريحة ليتم دمجها مع SNMP الطرف الثالث |
|
واجهة E1 |
|
|
معيار الواجهة |
يلتزمون بالبروتوكول G703 |
|
معدل الواجهة |
n*64Kbps±50ppm |
|
رمز الواجهة |
HDB3 |
|
E1 عائق: |
75Ω (عدم التوازن) ، 120Ω (التوازن) |
|
تسامح الجيتر |
وفقًا للبروتوكول G.742 و G.823 |
|
التخفيف المسموح به |
0 ~ 6dBm |
|
جيجابيتالايثرنتأناواجهة (10/100/1000م) |
|
|
معدل الواجهة |
10/100/1000 Mbps، نصف/كامل التفاوض المزدوج التلقائي |
|
معيار الواجهة |
متوافق مع IEEE 802.3، IEEE 802.1Q (VLAN) |
|
قدرة عنوان MAC |
4096 |
|
المرفق |
RJ45، دعم التشغيل الآلي MDIX |
|
القوة |
|
|
إمدادات الطاقة |
AC180V ~ 260V؛العاصمة48 فولت؛DC + 24V |
|
استهلاك الطاقة |
≤10 واط |
|
البعد |
|
|
حجم المنتج |
19 بوصة 1 يو 485X138X44mm ((WXDXH)) |
|
تغليف بسيط |
522X198X82mm ((WXDXH)) |
|
وزن القطعة |
3 كجم |
|
بيئة العمل |
|
|
درجة حرارة العمل |
-10°C ~ 50°C |
|
رطوبة العمل |
5٪ إلى 95٪ (بدون تكثيف) |
|
درجة حرارة التخزين |
-40°C ~ 80°C |
|
رطوبة التخزين |
5٪ إلى 95٪ (بدون تكثيف) |
التطبيق
