تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
Model Number: LNK-PDH-E4F1M Series
الوثيقة: E-link Managed 4E1 + 1FE PD....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: قابل للتفاوض
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
216X140X31mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
216X140X31mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |

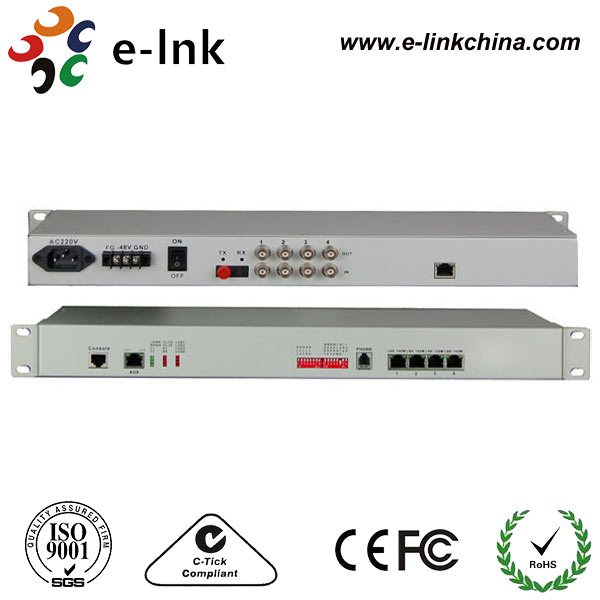

4E1 + 1FE + EOW + وحدة تحكم NMS
المزايا
· توفير 4 واجهات رقمية E1، خيارات مقاومة 75 Ω~120Ω؛ كاشف ضوئي ديناميكي واسع معياري
· هاتف عمل رقمي PCM ذو قناة واحدة (اختياري)
· معدل واجهة إيثرنت هو 10/100M، نصف/مزدوج كامل تلقائي التفاوض
· توفير واجهة إدارة وحدة التحكم (RS232)
· يوفر الجهاز واجهة ألياف ضوئية رئيسية وواجهة ألياف ضوئية احتياطية، تضمن وظيفة النسخ الاحتياطي للمنفذ الضوئي المزدوج أن العمل لن ينقطع أبدًا (اختياري)
· تتوافق واجهة E1 مع G.703، وتعتمد تقنية استعادة الساعة الرقمية والقفل المرحلي السلس
· عندما تفقد الإشارة الضوئية، يمكنها اكتشاف ما إذا كان الجهاز البعيد متوقفًا عن التشغيل أو أن الألياف مفصولة، وتشير إلى التنبيه بواسطة LED
· يمكن للجهاز المحلي عرض حالة عمل الجهاز البعيد
· توفير الأمر Loop Back لواجهة بعيدة، وتسهيل صيانة الخط
· مسافة الإرسال تصل إلى 2-120 كم دون انقطاع
· دعم مدير SNMP (عامل SNMP داخلي)
· يمكن أن يكون AC 220V، DC-48V، DC24V اختياريًا
· وظيفة كشف قطبية إمداد الطاقة DC-48V/DC24V، خالية من القطبية
نظرة عامة
يوفر هذا الجهاز 4واجهة قناة E1، 1 قناة 10/100M إيثرنت سريع و هاتف خط ساخن رقمي PCM ذو قناة واحدة (اختياري). إنه مرن للغاية. لديه وظيفة التنبيه. العمل موثوق به ومستقر واستهلاك منخفض للطاقة وتكامل عالي وحجم صغير.
الفهارس الفنية
|
المعلمة |
المواصفات |
|
الألياف |
|
|
الألياف متعددة الأوضاع |
|
|
نوع الألياف |
50/125um، 62.5/125um |
|
أقصى مسافة إرسال |
5Km @ 62.5 / 125um متعددالألياف أحادية الوضع، التوهين (3dbm/km)الطول الموجي: 820nm |
|
طاقة الإرسال |
-12dBm (Min) ~-9dBm (Max) |
|
حساسية المستقبل |
-28dBm (Min) |
|
ميزانية الرابط |
16dBm |
|
الألياف أحادية الوضع |
|
|
نوع الألياف |
8/125um، 9/125um |
|
أقصى مسافة إرسال |
120Km |
|
مسافة الإرسال |
120Km @ 9 / 125um ألياف أحادية الوضع، التوهين (0.35dbm/km) |
|
الطول الموجي |
1310nm |
|
طاقة الإرسال |
-9dBm (Min) ~-8dBm (Max) |
|
حساسية المستقبل |
-27dBm (Min) |
|
ميزانية الرابط |
18dBm |
|
واجهة E1 |
|
|
المعيار القياسي للواجهة |
يتوافق مع البروتوكول G.703 |
|
معدل الواجهة |
n*64Kbps±50ppm |
|
رمز الواجهة |
HDB3 |
|
ممانعة E1: |
75Ω (غير متوازن)، 120Ω (متوازن) |
|
تحمل الارتعاش |
يتوافق مع البروتوكول G.742 و G.823 |
|
التوهين المسموح به |
0~6dBm |
|
واجهة إيثرنت |
|
|
معدل الواجهة |
10/100 ميجابت في الثانية، تفاوض تلقائي مزدوج نصف/كامل |
|
المعيار القياسي للواجهة |
متوافق مع IEEE 802.3، IEEE 802.1Q (VLAN) |
|
قدرة عنوان MAC |
4096 |
|
الموصل |
RJ45، دعم Auto-MDIX |
|
الطاقة |
|
|
مزود الطاقة |
AC180V ~ 260V；تيار مستمر –48V；تيار مستمر +24V |
|
استهلاك الطاقة |
≤10W |
|
الأبعاد |
|
|
حجم المنتج |
216X140X31mm(WXDXH) |
|
تغليف بسيط |
274X193X84mm(WXDXH) |
|
وزن القطعة |
1.25KG |
|
بيئة العمل |
|
|
درجة حرارة التشغيل |
-10°C ~ 50°C |
|
رطوبة التشغيل |
5%~95 % (بدون تكثف) |
|
درجة حرارة التخزين |
-40°C ~ 80°C |
|
رطوبة التخزين |
5%~95 % (بدون تكثف) |
التطبيق
