تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
الوثيقة: E-link 4E1+4GE+Phone+SNMP P....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: قابل للتفاوض
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 60°C |
Storage Temperature: |
-40°C ~ 80°C |
Power consumption: |
≤10W |
Power supply: |
AC220V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 60°C |
Storage Temperature: |
-40°C ~ 80°C |
Power consumption: |
≤10W |
Power supply: |
AC220V；DC –48V；DC +24V |

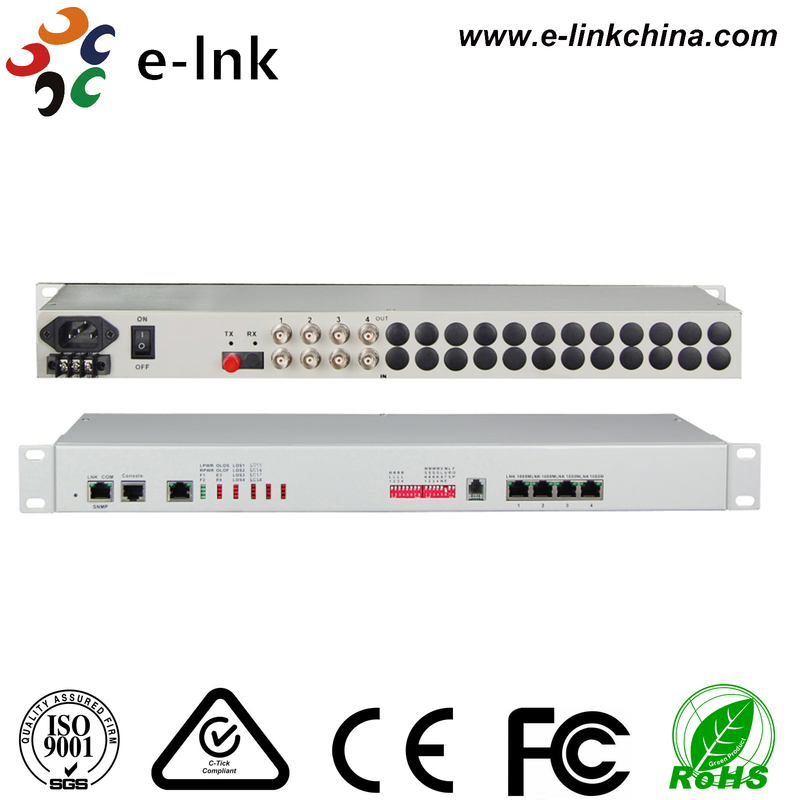

4E1 + 4GE + الهاتف + SNMP فائبر أوبتيكال متعدد
المزايا
Øبناء على حق المؤلف الذاتي
Øعرض النطاق الترددي للألياف يصل إلى 1.5G، عرض النطاق الترددي لإيثيرنت هو سرعة الأسلاك 1000M
Øمعدل واجهة الايثنر هو 10/100/1000M، نصف/كامل مزدوج أوتو-نيجو
Ø4* واجهة إثيرنيت هي واجهة التبديل، دعم VLAN، يمكن تعيينها إلى 4 قناة العزلة المنطقية
Øتوفير واجهة إدارة وحدة التحكم (RS232)
Øتوفير واجهة اثنين الألياف 1 + 1 حماية(APS)الوظيفة
Øواجهة E1 تتوافق مع G.703، يتبنى استعادة الساعة الرقمية وتكنولوجيا قفل المرحلة السلسة
Øيستخدم الهاتف القياسي 2 سلك (غير المقبضات الهاتفية) المحددة كخط ساخن الهندسة طلب الأسلاك ((اختياري)
Øعندما الضوئية فقدان إشارة، فإنه يمكن أن يكتشف الجهاز عن بعد من الطاقة أو يتم فصل الألياف، ويشير إلى الإنذار من قبل LED
Øالجهاز المحلي يمكن أن نرى حالة عمل الجهاز البعيد
Øتوفير واجهة توسيع 2، يمكنك توسيع 1~2قناة بيانات غير متزامنة، مثل رمز RS232 / RS485 / RS422 / مانشستر؛
Øتوفير القيادة الواجهة البعيدة Loop Back، ودعم وظيفة المحلية E1 Loop Back، ودعم E1 LOS و AIS إنذار، صيانة خط سهلة
Øمسافة الإرسال تصل إلى 2-100 كم بدون انقطاع
Øدعم مدير SNMP (عامل SNMP داخل)
ØAC 220V ، DC-48V ، DC24V يمكن أن تكون اختيارية
Øوظيفة الكشف عن قطبية مصدر الطاقة DC-48V/DC24V، خالية من القطبية
نظرة عامة
هذا الجهاز هو جهاز النقل البصري من نقطة إلى نقطة تم تطويره على أساس VLSI. يقدم الجهاز واجهة 1-4*E1،1-4*10/100/1000M واجهة Ethernet (Wire Speed 1000M) و 2 واجهة توسيع. 4* واجهة إيثرنت هي واجهة التبديل ، يمكن أن تدعم VLAN. 1 واجهة التوسيع يمكن استخدامها كقناة نقل بيانات RS232 / RS485 / RS422 غير متزامنة ، إشارة الاتصال الجاف ،1قناة الهاتف الرقمي للعمل يمكن أن يكون اختياري. هو مرن جدا. لديه وظيفة إنذار. العمل هو موثوق به، مستقرة، وانخفاض استهلاك الطاقة، التكامل العالي، حجم صغير.
المؤشرات التقنية
|
المعلم |
المواصفات |
|
الألياف
|
الألياف متعددة الأوضاع 50/125mm، 62.5/125mm، أقصى مسافة نقل: 5 كيلومتر @ 62.5 / 125UM الألياف النمط الواحد، الضعف (3dbm/km) طول الموجة: 820nm قوة نقل: -12dBm (Min) ~-9dBm ((Max) حساسية المستقبل: -28dBm (دقيقة) ميزانية الرابط: 16dBm الألياف ذات الوضع الواحد 8/125um، 9/125um أقصى مسافة إرسال: 40 كم مسافة الإرسال: 40km @ 9 / 125um الألياف النمطية الفردية ، الضعف (0.35dbm / km) طول الموجة: 1310nm قوة نقل: -9dBm (Min) ~-8dBm (Max) حساسية المستقبل: -27dBm (دقيقة) ميزانية الرابط: 18dBm |
|
واجهة E1
|
معيار الواجهة: يلتزمون بالبروتوكول G703; E1 عائق: 75Ω (عدم التوازن) ، 120Ω (التوازن) ؛ تسامح الجيتر: وفقًا للبروتوكول G.742 و G.823 الضعف المسموح به: 0 ~ 6dBm |
|
واجهة Ethernet (10/100M/1000M UTP)
|
معدل واجهة: 10/100/1000MMbps، نصف/كامل التفاوض المزدوج التلقائي معيار الواجهة: متوافق مع IEEE 802.3، IEEE802.1Q ((VLAN) إمكانية عنوان MAC: 4096 رابط: RJ45، دعم التشغيل الآلي MDIX |
|
القوة
|
مصدر الطاقة: AC220V؛التيار المباشر ¥48 فولت؛DC + 24V استهلاك الطاقة: ≤10 واط |
|
بيئة العمل
|
درجة حرارة العمل: -10°C ~ 60°C رطوبة العمل: 5٪ إلى 95٪ (بدون تكثيف) درجة حرارة التخزين: -40°C ~ 80°C رطوبة التخزين: 5٪ إلى 95٪ (بدون تكثيف) |
التطبيق
