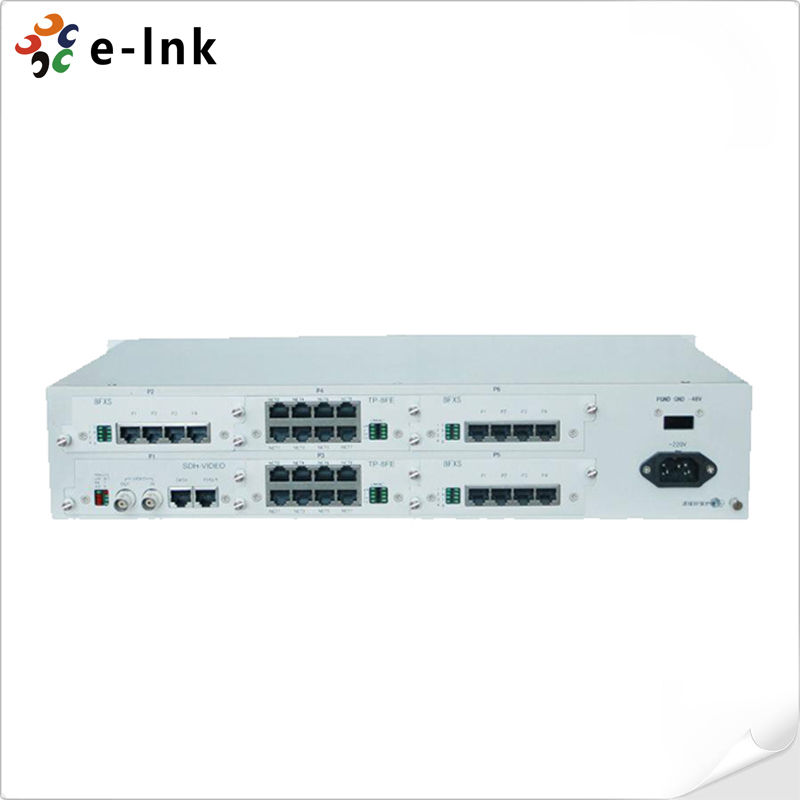

منصة وصول متعددة الخدمات SDH 24E1

تفاصيل المنتج

Place of Origin: China

اسم العلامة التجارية: E-link

إصدار الشهادات: ISO9001, CE, FCC, RoHS

Model Number: LNK-MSAP155-24 SDH/MSAP Multiplexer

الوثيقة: E-link SDH Mux Datasheet V1....0.pdf

شروط الدفع والشحن

Minimum Order Quantity: 1pcs

الأسعار: قابل للتفاوض

Packaging Details: Industrial PoE Switch Standard Carton Packaging

Delivery Time: 7-10 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal

Supply Ability: 100000PCS/Month

احصل على أفضل سعر
اتصل بنا الآن
المواصفات
إبراز:

منصة وصول SDH 24E1,منصة ألياف ضوئية متعددة الخدمات,منصة وصول SDH مع ضمان

,

multiservice fiber optic platform

,

SDH access platform with warranty

الرطوبة النسبية::
5 ٪ إلى 90 ٪ من عدم التوافق
درجة حرارة التشغيل:
-5 درجة مئوية إلى 60 درجة مئوية
الأبعاد (العرض × الارتفاع × العمق):
440 × 44 × 138 مم
اختياري 1+1 مصدر الطاقة:
AC+DC أو DC+DC
مزود الطاقة:
-48V DC ، +24VDC أو 220V (110V) AC
وضع بيانات Ethernet السريع:
مشاركة أو VLAN/منفصلة
الرطوبة النسبية::
5 ٪ إلى 90 ٪ من عدم التوافق
درجة حرارة التشغيل:
-5 درجة مئوية إلى 60 درجة مئوية
الأبعاد (العرض × الارتفاع × العمق):
440 × 44 × 138 مم
اختياري 1+1 مصدر الطاقة:
AC+DC أو DC+DC
مزود الطاقة:
-48V DC ، +24VDC أو 220V (110V) AC
وضع بيانات Ethernet السريع:
مشاركة أو VLAN/منفصلة
الوصف
منصة وصول متعددة الخدمات SDH 24E1

24E1 SDH منصة وصول متعددة الخدمات

مزايا المنتج

· واجهتا بصرية STM-1 مع تكرار 1+1. (إذا تعطل أحدهما، فسوف يدعمه الآخر).

· قناتان V.35/V.11 [N × 64K (N = 0 ~ 31)].

· تكامل SDH و PCM و PDH و Ethernet.

· توفير ما يصل إلى 4 شبكات إيثرنت مع عزل مادي، لتحقيق عرض نطاق ترددي N × 2.048 ميجابت في الثانية.

· توفير 6 فتحات، يمكن إدخال بطاقة 8E1، وبطاقة 8 FXO/FXS، وبطاقة 8 RS232/RS485/RS422، وبطاقة إيثرنت، و E&M، و Magnet، و Hotline وما إلى ذلك.

· تكوين معياري وقابل للترقية.

· دعم الشبكة من نقطة إلى نقطة، وشكل سلسلة، وشبكة حلقية.

نظرة عامة

LNK-MSAP155-24 SDH/MSAP Multiplexer هو جهاز إرسال ألياف ضوئية تم تطويره حديثًا بواسطة E-link بناءً على تقنية SDH. LNK-MSAP155-24 يدير SDH MUX لتلبية احتياجات المستخدمين، وخدمات الوصول/الإرسال عبر الألياف الضوئية الأخرى، بالإضافة إلى احتياجات المستخدمين للحصول على المزيد من الموثوقية.LNK-MSAP155-24 يمكن توصيل معدد الإرسال الضوئي SDH مباشرة بمعدد الإرسال PDH عن بعد، والمودم الضوئي، ومعدد الخدمات المتعددة وما إلى ذلك،  LNK-MSAP155-24 يناسب مجموعة متنوعة من البيئات



المؤشرات الفنية

المعلمة

المواصفات

الواجهة البصرية

المعدل

155 ميجابت في الثانية±4.6 جزء في المليون

الألياف التكيفية

أحادي/متعدد الوضع

الاستهلاك

-15 ~ -8 ديسيبل مللي واط

الطول الموجي

1310 نانومتر/1550 نانومتر

موصل مادي

FC/SC

الحساسية

أفضل من -32 ديسيبل مللي واط

واجهة E1

المعدل

2048 كيلوبت في الثانية

الكود

HDB3

يتوافق مع

معيار ITU-T G.703

الممانعة

75Ω/120Ω

هيكل الإطار

PCM30/31

الإشارات

إشارات واردة

القنوات

ما يصل إلى 24

واجهة إيثرنت

المعدل

N × 2.048 ميجابت في الثانيةN≤50

الازدواج

تفاوض تلقائي كامل/نصف

موصل مادي

RJ-45

يتوافق مع

IEEE802.3

واجهة FXO/FXS

الممانعة

200Ω + 560Ω//0.1μF

نطاق التردد الصوتي

300 هرتز ~ 3400 هرتز

نسبة الضغط

الفئة A في ITU G.711

تيار الحلقة

25 مللي أمبير

واجهة EM2/4

نطاق التردد الصوتي

300 هرتز ~ 3400 هرتز

نسبة الضغط

الفئة A في ITU G.711

فقدان الصدى

>18 ديسيبل

الممانعة

600Ω متوازنة

واجهة V.24

المعدل

غير متزامن<=9600 بت في الثانية

وغير متزامن 64 كيلوبت في الثانية

يتوافق مع

CCITT V.28

واجهة V.35

المعدل

N × 64 كيلوبت في الثانيةN=0 ~ 31

يتوافق مع

ISO2593

موصل مادي

RJ-45

يتوافق مع

ITU-T V.35

الطاقة

مزود الطاقة

220 فولت تيار متردد/- 48 فولت تيار مستمر

استهلاك الطاقة

≤50واط

بيئة العمل

درجة حرارة التشغيل

-30 درجة مئوية ~ 50 درجة مئوية

رطوبة التشغيل

5%~95 % (بدون تكثف)

درجة حرارة التخزين

-40 درجة مئوية ~ 80 درجة مئوية

رطوبة التخزين

5%~95 % (بدون تكثف)


معلومات الطلب

الاسم

صفة

صورة

3U-8ETH

توفير 4 قنوات خدمة إيثرنت.

منصة وصول متعددة الخدمات SDH 24E1 0

3U-WG300

توفير قناتين للوصول إلى الإشارات الرقمية E1 من الموقع المحلي أو الموقع البعيد، وتوفير رقم 1، ورقم 7، و PRI، و V5.2 للوصول إلى الإشارات، المستخدمة في سلسلة أجهزة MUX. توفير الوصول إلى الهاتف أو وظيفة PABX.

منصة وصول متعددة الخدمات SDH 24E1 1

3U-8USER

توفير 4 فتحات، يمكن إدخال بطاقة عمل PCM 64K.

منصة وصول متعددة الخدمات SDH 24E1 2

3U-8E1

توفير واجهة 8E1

منصة وصول متعددة الخدمات SDH 24E1 3

3U-8MVOICE

توفير 8 قنوات عمل 64K، يمكن ضبط FXO/FXS، و Magnet، و 2100Hz magnet بواسطة نظام إدارة الشبكة.

منصة وصول متعددة الخدمات SDH 24E1 4

3U-10FXS

توفير 10 واجهات FXS

منصة وصول متعددة الخدمات SDH 24E1 5

3U-10FXO

توفير 10 واجهات FXO

منصة وصول متعددة الخدمات SDH 24E1 6

3U-4EM2/4VOX

توفير 4 قنوات صوتية 2/4 سلك، هامش الكسب: ∞∞، التعديل: °dB

منصة وصول متعددة الخدمات SDH 24E1 7

3U-8V.24

توفير 8 قنوات واجهة V.24، يمكن ضبط أعمال RS232/RS485/RS422، يمكن أن تكون واجهة V.24 واجهة تكيفية معدل غير متزامن: 019200 بت في الثانية، يمكن أيضًا أن تكون واجهة متزامنة لوضع DCE: 300، 600، 1200، 2400، 4800، 9600، 64 كيلوبت في الثانية وما إلى ذلك.

منصة وصول متعددة الخدمات SDH 24E1 8
