تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
Model Number: LNK-3GSDI-4BV Series
الوثيقة: E-link LNK-3GSDI-4BV 4Ch Bi....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: قابل للتفاوض
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
Weight: |
7KG/pair |
Casing: |
Aluminum Case |
Mounting Options: |
Rack mount |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature (℃): |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
Weight: |
7KG/pair |
Casing: |
Aluminum Case |
Mounting Options: |
Rack mount |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature (℃): |
-40℃～+80℃ |
ميزةs
► نقل فيديو 3G-SDI ثنائي الاتجاه عبر الألياف الضوئية
► معادلة الكابلات التلقائية لضمان سلامة الإشارة
► إعادة توقيت تلقائي 270 ميجابت/ثانية - 1.48 جيجابت/ثانية - 3 جيجابت/ثانية
► متوافق مباشرة مع أنظمة كاميرات 3G-SDI ويدعم بروتوكولات بيانات RS-485 العكسية
► قدرة نقل طويلة على الأقل 10 كيلومترات (6.2 ميل) ، تصل إلى 120 كيلومترًا
► مدخل طاقة كتلة طرفية للتطبيقات الصناعية
► يدعم التبديل السريع والتوصيل السريع
► نقل كامل المستوى الرقمي غير المضغوط للبث ؛
► نطاق ديناميكي بصري فائق وخالٍ من التعديل قبل الاستخدام ؛
► تقنية WDM / CWDM / DWDM بالألياف الضوئية ؛
► نطاق درجة حرارة واسع للغاية على المستوى الصناعي (-40 درجة مئوية ~ + 85 درجة مئوية) ، يتكيف مع البيئات المختلفة ؛
نظرة عامة

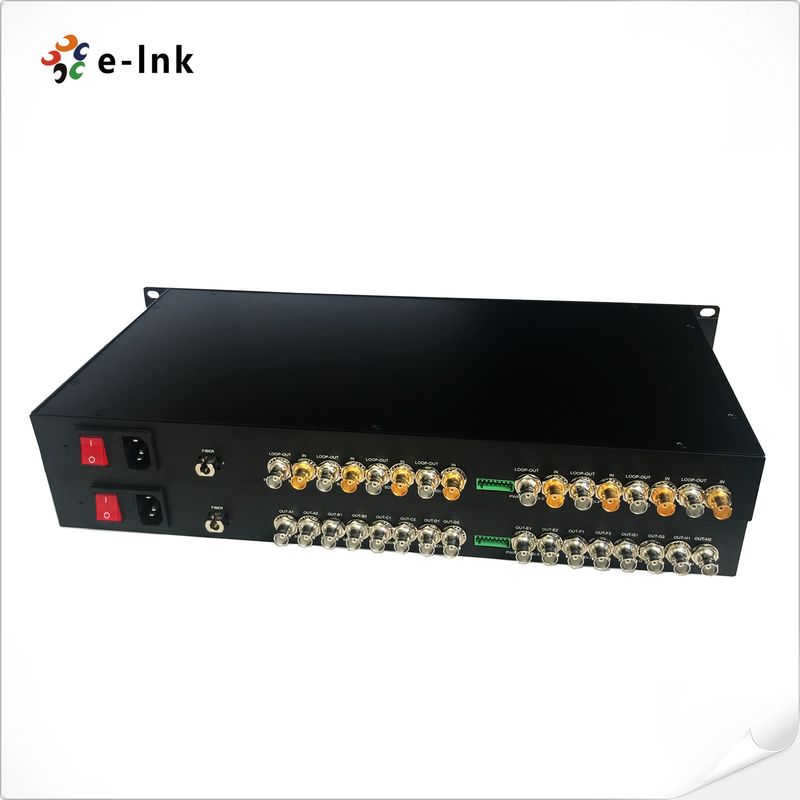

LNK-3GSDI-4Bسلسلة V يدعم 4- قناة إشارة فيديو عالية الدقة قياسية 3G-SDI ثنائية الاتجاه عبركابل ألياف بصرية واحد ،ومراقبة الإشارة محليًا عبر 3G/ HD-SDI حلقة الإخراج. تتضمن محولات الفيديو E-link 3G-SDI عبر الألياف جهاز إرسال وجهاز استقبال لإشارة 1080P 3G-SDI. يمكن لمحول الألياف E-link 3G-SDI نقل 4 قنوات 3G ثنائية الاتجاه في وقت واحد0فيديو ، 1 قناة عكسي بيانات RS-485 ، إشارة عبر ألياف بصرية واحدة. جودة الفيديو تصل إلى معيار البث ، وجودة الصوت تصل إلى مستوى القرص المضغوط يدعم الفهارس الفنية تنسيق اتصالات بيانات RS-485.الفهارس الفنيةواجهة الألياف الضوئية
|
واجهة الأليافS |
|
|
يمبلكس LC |
مسافة الإرسال550 م - 20 كم |
|
الطول الموجي |
1310 نانومتر / 1550 نانومتر |
|
فيديو |
واجهة الفيديو |
|
75Ω |
|
|
فيديو |
مقاومة الإدخال / الإخراج |
|
75Ω جهد الإدخال / الإخراج للفيديو |
نموذجي: 1Vpp، |
|
الحد الأدنى 0.5Vpp ، الحد الأقصى 1.5Vpp |
معدل بت الفيديو الحد الأقصى 3.2 جيجابت / ثانية |
|
الكسب التفاضلي (10٪ |
～ |
|
90٪ APL)<1٪دعم تنسيق SDI |
625/25 PAL |
|
525 / 29.97 NTSC ، 525 / 23.98 NTSC |
720p50 ، 720p59.94 |
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98 / 24/30/50/60 |
|
|
معيار فيديو SDI |
|
|
270 ميجابت في الثانية (SD-SDI) ، 1.485 جيجابت في الثانية / م (HD-SDI) |
|
|
SMPTE425M3Gb / s Mapping (3G-SDI) |
واجهة تسلسلية SMPTE424M 3 جيجابت / ثانية (3G-SDI) |
|
بيانات |
|
|
الواجهة المادية |
|
|
طرف لولبي قياسي صناعي |
|
|
نوع البيانات |
عكس RS4 |
|
85 |
دعم التردد / المعدلالحد الأقصى. 57600 بت في الثانية لـ RS485 |
|
BER |
<10ˉ |
|
9 |
كهربائيمحول الطاقة |
|
تيار متردد 110 |
|
|
~2 |
20 فولتاستهلاك الطاقة<1 |
|
5 |
ثمؤشر LED7 كجم / زوج |
|
فيديو SDI |
|
|
PWR |
مزود الطاقة |
|
ميكانيكي |
الأبعاد (الطول × العرض × الارتفاع) |
|
19 بوصة 1 |
|
|
U |
(483 × 220 × 44.45 ملم) Wثمانية |
|
7 كجم / زوجغلاف |
علبة ألومنيوم |
|
خيارات التركيب |
حامل على الرف |
|
بيئي |
درجة حرارة التشغيل |
|
- |
|
|
2 |
0℃～رطوبة التشغيل00℃رطوبة التشغيل0 ~ 95٪ |
|
℃～ |
+80℃رطوبة التشغيل0 ~ 95٪ |
|
MTBF |
&ge؛ 100000 ساعة |
|
معلومات الطلب |
نموذج |
الوصف
|
LNK-3GSDI-4BV |
فيديو 3G-SDI ثنائي الاتجاه بـ 4 قنوات مع حلقة خارجية ، 20 كم ، SM ، |
|
فيديو SDI ثنائي الاتجاه بـ 4 قنوات مع حلقة خارجية + بيانات عكسية RS485 أحادية القناة ، 20 كم ، SM ، |
، بما في ذلك جهاز إرسال وجهاز استقبال واحد ، يستخدم في أزواجتطبيق |
|
فيديو SDI ثنائي الاتجاه بـ 4 قنوات مع حلقة خارجية + بيانات عكسية RS485 أحادية القناة ، 20 كم ، SM ، FC |
، بما في ذلك جهاز إرسال وجهاز استقبال واحد ، يستخدم في أزواجتطبيق |
