تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
Model Number: LNK-3GSDI-4V1N Series
الوثيقة: E-link LNK-SDI-4V 4CH 3G-SD....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: قابل للتفاوض
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
SDI Output number: |
4 |
Power Input: |
1A@12VDC |
Average time trouble-free: |
>100000 hours |
EMI/RFI: |
meet FCC Part 15 Class A, EU EMC standard |
Operating Temperature (℃): |
-10℃～＋55℃ |
Ethernet: |
10/100/1000Mbps |
SDI Output number: |
4 |
Power Input: |
1A@12VDC |
Average time trouble-free: |
>100000 hours |
EMI/RFI: |
meet FCC Part 15 Class A, EU EMC standard |
Operating Temperature (℃): |
-10℃～＋55℃ |
Ethernet: |
10/100/1000Mbps |
المزاياs
►نقل فيديو 3G/HD-SDI عبر الألياف الضوئية
► معادلة الكابلات التلقائية لضمان سلامة الإشارة
► إعادة توقيت تلقائية 270 ميجابت/ثانية - 1.48 جيجابت/ثانية - 3 جيجابت/ثانية
► متوافق مباشرة مع أنظمة كاميرات 3G/HD-SDI ويدعم مخرج الحلقة 4Ch
► نقل لمسافات طويلة تصل إلى 20 كم (12.5 ميل) (مسافة أخرى اختيارية)
► نقل رقمي كامل غير مضغوط على مستوى البث؛
► دعم 1000 ميجابت إيثرنت؛
► نطاق درجة حرارة التشغيل (-10 درجة مئوية ~ +55 درجة مئوية)
نظرة عامة

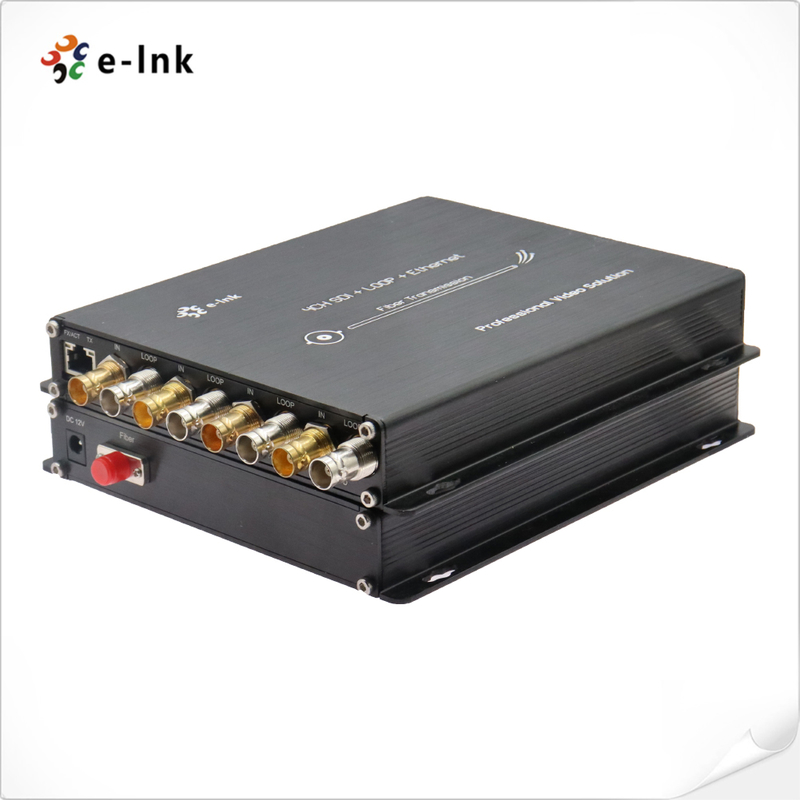

4-Ch 3G-SDI Video سلسلة تدعم4 قنوات HD/3G-SDI إشارة فيديو عالية الدقة قياسية وإيثرنتو Tallyإشارة منقولة عبرأحاديةكابل الألياف الضوئية. E-link3G-SDI يمكن لمحولات الألياف نقل3G-SDI يمكن لمحولات الألياف نقل3G-SDI يمكن لمحولات الألياف نقل4مع مخرج الحلقة3G-SDIإشارة الفيديو من خلال ألياف ضوئية واحدة, وهي تدعم مخرج الحلقة و1000M Ethernet20 كمغير مضغوطة بثمستوى. هو’s تستخدم على نطاق واسع فيبثالميدان. الفهارس الفنية
مدخل SDI
|
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI و Telecom/Datacom |
270 ميجابت/ثانية - 1.48 جيجابت/ثانية |
|
– 3 جيجابت/ثانية رقم الإدخال: 4 |
|
|
فقدان الانعكاس: >15DB |
|
|
التوازن: 0-150 م @ |
|
|
3جيجابت/ثانيةالموصل: |
|
|
C/البصريات |
|
|
القناة: 1 |
النوع: أحادي الوضع |
|
مسافة الإرسال |
|
|
:2 0كم(مسافة أخرى اختياري)فقدان الانعكاس: > 15dB الارتعاش: |
|
|
< 0.2UI |
|
|
الموصل: 75Ω BNCإيثرنت |
|
|
C/UPC (SC, LC, STاختياري)مخرج SDI رقم الإخراج: 4 |
|
|
مستوى الإشارة: 800mV اسمي |
وقت الارتفاع/السقوط: 200ps إشارة |
|
الإفراط: |
|
|
< 10% اتساع |
|
|
فقدان الانعكاس: >15dBالارتعاش: |
|
|
< 0.2UI |
|
|
الموصل: 75Ω BNCإيثرنت |
|
|
10/100/1000 ميجابت في الثانية |
|
|
إشارة الطاقة والبيئة |
درجة حرارة التشغيل: - |
|
10 |
℃～＋55℃مدخل الطاقة: 1A@12VDC |
|
EMI/RFI: تلبية FCC الجزء 15 الفئة A، معيار الاتحاد الأوروبي EMCمتوسط الوقت الخالي من المتاعب: >100000 ساعة |
|
|
يدعم تنسيق فيديو SDI |
|
|
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; |
|
|
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
معلومات الطلب LNK- |
HD
|
SDI-4V1N4-Ch 3G-SDI Video |
مع مخرج الحلقة1 1000M Ethernet, SM 20 كم, FC, بما في ذلك جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواجتطبيقl |
|
4-Ch 3G-SDI Video |
مع مخرج الحلقة+ 1 1000M Ethernet, SM 20 كم , FC, بما في ذلك جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواجتطبيقl |
بث الأحداث المباشرة عبر الألياف
عالية الأداء (خالية من الأخطاء)
الشبكات في الجيش أو الأمن؛l نظام جدار فيديو كبير
نظام مراقبة المرور الذكي
المراقبة الصناعية (الكهرباء، الكيمياء، الصلب، النفط، السكك الحديدية وما إلى ذلك)
المراقبة العسكرية (المستودعات، الحدود، الحراس، إلخ)
الملعب (لفيديو عالي الدقة مباشر، نقل الصوت)
