تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, FCC, RoHS
Model Number: LNK-DP1830
الوثيقة: E-link 10G SFP+ Passive Cop....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1pcs
الأسعار: قابل للتفاوض
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
حياة درجة الحرارة: |
يفي الأداء بمتطلبات المواصفات |
رذاذ الملح: |
48 ساعة رش الملح بعد مساحة التآكل القذيفة أقل من 5 ٪ |
صدمة حرارية: |
الأداء الكهربائي يفي بمتطلبات المواصفات |
درجة حرارة التشغيل: |
-40 ~ 85 درجة مئوية |
انحراف فقدان الإدراج: |
-1DB≤ILDE1DB 300KHZ≤F≤6GHz |
التالي: |
<-26dB من 1MHz إلى 11 جيجا هرتز |
حياة درجة الحرارة: |
يفي الأداء بمتطلبات المواصفات |
رذاذ الملح: |
48 ساعة رش الملح بعد مساحة التآكل القذيفة أقل من 5 ٪ |
صدمة حرارية: |
الأداء الكهربائي يفي بمتطلبات المواصفات |
درجة حرارة التشغيل: |
-40 ~ 85 درجة مئوية |
انحراف فقدان الإدراج: |
-1DB≤ILDE1DB 300KHZ≤F≤6GHz |
التالي: |
<-26dB من 1MHz إلى 11 جيجا هرتز |
مزايا المنتج
نظرة عامة

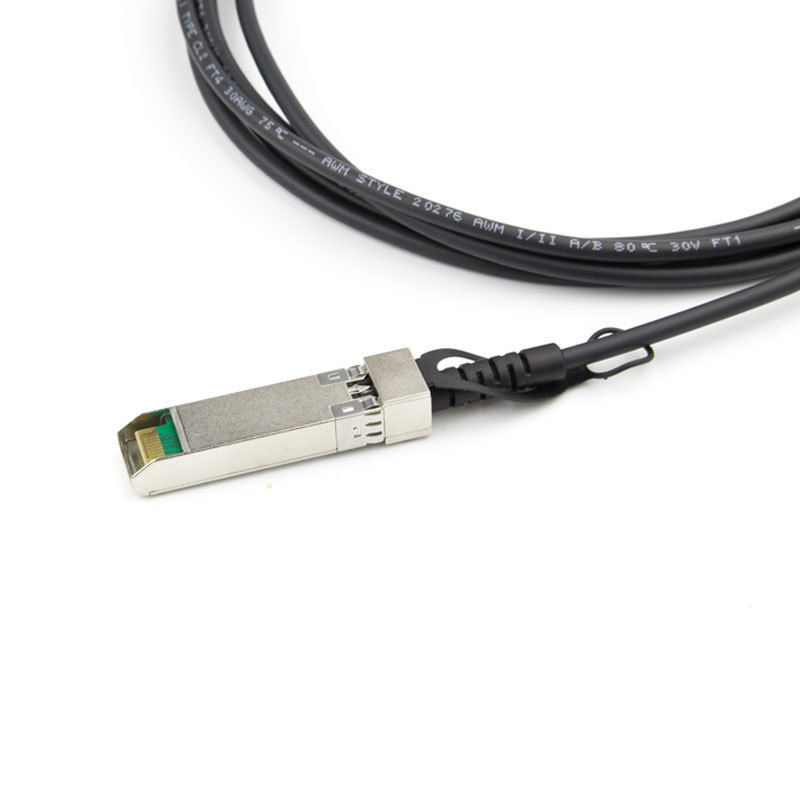

يوفر كابل التوصيل المباشر (DAC) عالي السرعة LNK-DP18XX-XXX من E-link أداءً عاليًا في تطبيقات شبكات إيثرنت 10 جيجابت (10 جيجابت في الثانية)، باستخدام موصل SFP+ محسن لإرسال بيانات 10 جيجابت في الثانية من خلال أجهزة إرسال واستقبال مقترنة عبر كابل twinax رفيع. وهي متوافقة مع المعايير الكهربائية SFF-8431 و SFF-8083 والمعيار الميكانيكي SFF-8432 ومعيار EEPROM SFF-8472.
الفهارس الفنية
|
نوع الاختبار |
بند الاختبار |
الهدف |
مرجع |
|
الخصائص الكهربائية |
وضع التفاضل RL (SDDII) |
0.01 4. 1 حيث f بالجيجاهرتز وحدات القياس: ديسيبل |
SFF 8431 |
|
فقدان العائد في الوضع الشائع (SCCII) |
0.01 2.5 حيث f بالجيجاهرتز وحدات القياس: ديسيبل |
SFF 8431 |
|
|
التالي |
<-26 ديسيبل من 1 ميجاهرتز إلى 11 جيجاهرتز |
/ |
|
|
معاوقة تجميع الكابل |
100+/ -100 أوم وقت الارتفاع 30 بيكو ثانية (20 %- 80 %) |
(20%~80 %) |
|
|
انحراف فقدان الإدخال |
-1 ديسيبل≤ILD≤1 ديسيبل 300 كيلوهرتز≤f≤6 جيجاهرتز |
/ |
|
|
الخصائص البيئية
|
درجة حرارة التشغيل |
-40~85 درجة مئوية |
نطاق درجة حرارة تشغيل الكابل |
|
الصدمة الحرارية |
الأداء الكهربائي يفي بمتطلبات المواصفات |
EIA-364-32D. الطريقة أ. TC-1. -55 10 85 درجة مئوية، 100 دورة، 15 دقيقة، فترات توقف |
|
|
درجة الحرارة الدورية والرطوبة |
الأداء الكهربائي يفي بمتطلبات المواصفات |
EIA-364-31 الطريقة الثالثة، حالة الاختبار أ |
|
|
رذاذ الملح |
48 ساعة من رش الملح بعد أن تكون المنطقة المسببة للتآكل أقل من 5% |
EIA-364-26 |
|
|
عمر درجة الحرارة |
الأداء يفي بمتطلبات المواصفات |
EIA-364-17B w/ RH، حرارة رطبة 85 درجة مئوية عند 85% رطوبة نسبية لمدة 500 ساعة |
|
|
الخصائص الميكانيكية
|
الاهتزاز الميكانيكي |
الأداء يفي بمتطلبات المواصفات |
EIA-364-28E.11 TC-VII، حالة الاختبار د 15 دقيقة في المحور X و Y و Z. |
|
احتفاظ قابس الكابل في القفص |
90N كحد أدنى. |
لا يوجد تلف وظيفي لقابس الكابل أقل من 90N. لكل SFF-8432 Rev 5.0 |
|
|
احتفاظ الكابل في القابس |
90N كحد أدنى. |
EIA-455-6B |
|
|
الصدمة الميكانيكية |
الأداء يفي بمتطلبات المواصفات |
المشبك والصدمة لكل EIA-364-27B، TC-G، 3 مرات في 6 اتجاهات، 100 جرام، 6 مللي ثانية |
|
|
إدخال قابس الكابل |
18N (كحد أقصى) |
SFF-8432 Rev 5.0 |
|
|
استخراج قابس الكابل |
12.5N (كحد أقصى) |
SFF-8432 Rev 5.0 |
|
|
المتانة |
50 مرة. لا يوجد دليل على التلف المادي |
EIA-364-09؛ قم بإجراء دورات التوصيل والفصل معدل التزاوج بين القابس والمقبس: 250 مرة/ساعة |
معلومات الطلب
|
رقم القطعة |
معدل البيانات |
الطول |
مقياس السلك |
نوع الموصل |
نطاق درجة الحرارة |
غلاف الكابل |
|
LNK-DP1830-0.5 |
حتى 10.5G |
0.5 متر |
AWG30 |
نحاس سلبي |
0-70℃ |
PVC |
|
LNK-DP1830-1 |
حتى 10.5G |
1 متر |
AWG30 |
نحاس سلبي |
0-70℃ |
PVC |
|
LNK-DP1830-1.5 |
حتى 10.5G |
1.5 متر |
AWG30 |
نحاس سلبي |
0-70℃ |
PVC |
|
LNK-DP1824-2 |
حتى 10.5G |
2 متر |
AWG24 |
نحاس سلبي |
0-70℃ |
PVC |
|
LNK-DP1824-2.5 |
حتى 10.5G |
2.5 متر |
AWG24 |
نحاس سلبي |
0-70℃ |
PVC |
|
LNK-DP1824-3 |
حتى 10.5G |
3 متر |
AWG24 |
نحاس سلبي |
0-70℃ |
PVC |
|
LNK-DP1824-5 |
حتى 10.5G |
5 متر |
AWG24 |
نحاس سلبي |
0-70℃ |
PVC |
|
LNK-DP1824-7 |
حتى 10.5G |
7 متر |
AWG24 |
نحاس سلبي |
0-70℃ |
PVC |
|
LNK-AA5CM3-10 |
حتى 10.5G |
10 متر |
AWG24 |
نحاس سلبي |
0-70℃ |
PVC |
