تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
Model Number: LNK-GYM7408GP-SFP
الوثيقة: E-link LNK-GYM7408GP-SFP In....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1 pc
الأسعار: US$199-US$219/pc
Packaging Details: Industrial Managed PoE Switch Standard Package
Delivery Time: 5-10 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 10000pcs/Month
POE Standard: |
8 x IEEE 802.3af /IEEE 802.3at PoE |
Power Budget: |
30W |
Power Supply: |
DC 48-57V |
RJ45 interface: |
8x10/100/1000Base-TX 802.3at PoE |
Fiber interface: |
4x1000Base-FX SFP (Dual Mode, Auto Detection) |
Installation: |
DIN Rail/Wall-mountable |
POE Standard: |
8 x IEEE 802.3af /IEEE 802.3at PoE |
Power Budget: |
30W |
Power Supply: |
DC 48-57V |
RJ45 interface: |
8x10/100/1000Base-TX 802.3at PoE |
Fiber interface: |
4x1000Base-FX SFP (Dual Mode, Auto Detection) |
Installation: |
DIN Rail/Wall-mountable |

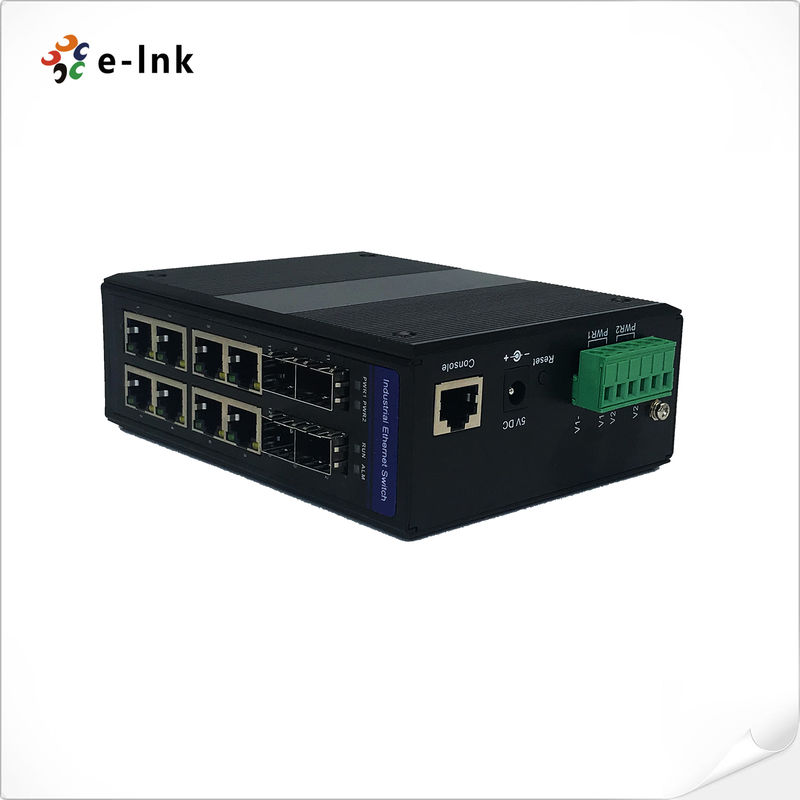

محطات PoE الصناعية + المفتاح المدار 1000M 8xIEEE802.3at 30W + 4xSFP
لمحة عامة عن المنتج
الـسلسلة LNK-GYM7408GP-SFPيمثل قسط E-linkمفتاح PoE + المدار الصناعي، يجمع بين8 × 10/100/1000بوابات PoE + Base-T 802.3at (30W لكل منها)مع4 × 100/1000 فتحات الألياف SFP القاعدة Xمصممة لتنفيذ مهمات حاسمة، هذاحل الشبكة القويتسلمإرسال البيانات عالية السرعة، والاتصال بالألياف البصرية الموثوق بهافي بيئات صعبة
الميزات الرئيسية والفوائد
الطاقة الهجينة والاتصال
8 × منافذ PoE +تسليم30 واط لكل منفذ(240W إجمالا) إلى الطاقةكاميرات IP، نقاط وصول لاسلكية، وأجهزة IoT
4 × فتحات الألياف SFPدعمالإرسال البصري لمسافات طويلة (حتى 120 كم)
التفاوض الذاتيفي جميع الموانئتشغيل "بلوج اند بلاي"
الموثوقية الصناعية
تشغيل درجة حرارة واسعة(-40 درجة مئوية إلى +80 درجة مئوية)
مدخلات طاقة مزدوجة(12-48 فولت DC) معحماية القطبية
غطاء معدني بدون مروحةمعتصنيف الحماية IP40
قدرات الشبكة المتقدمة
إدارة الطبقة الثانية(VLAN، QoS، RSTP)
دعم الإطار الضخم 10Kلـتطبيقات كثيفة البيانات
جدول عناوين MAC 8Kلـعمليات نشر عالية الكثافة
خصائص المنتج
1الاتصال بالألياف ذات الأداء العالي
✔فتحات SFP Quad 100/1000BASE-X-الاكتشاف الذاتيوحدات الألياف SC/FC/ST/LCمعالقدرة على التبادل الساخن
✔إرسال الألياف المزدوجة- يدعم كليهماالنظام الواحد (حتى 120 كم) والأنماط المتعددة (حتى 2 كم)اتصالات الألياف
✔تحويل الوسائط المرن- تسمحتحويل الوسائط من النحاس إلى الأليافلتوسيع الشبكة
2ميزات PoE + والشبكات المتقدمة
✔8 × IEEE 802.3at PoE + الموانئ- تسلم30 واط لكل منفذ(240W الميزانية الكلية)أجهزة PD
✔دعم الإطار الضخم (10KB)- تعزيزاتسعة الإنتاج لمراقبة الفيديو والأتمتة الصناعية
✔IPv6/IPv4 كومة مزدوجة- يضمنالتوافق بين الشبكات المستقبلية
3الحماية الصناعية
✔حماية 8KV- حماية شاملةمنافذ الطاقة والبيانات
✔حماية القطبية العكسية- الضمانات ضداتصالات طاقة ثابتة غير صحيحة (12-48 فولت)
✔الحماية من الحمل الزائد والدائرة القصيرة-إغلاق تلقائيسلامة المعدات
4كفاءة الطاقة والإدارة
✔الـ IEEE 802.3az الـ EEE- يقللاستهلاك الطاقة بنسبة تصل إلى 70٪أثناء حركة المرور المنخفضة
✔مؤشرات LED الشاملة- مراقبة في الوقت الحقيقيحالة PoE، روابط الألياف، وصحة النظام
✔عميل / خادم DHCP-مرنةإدارة عنوان IPحسب RFC 1541/1542
5تصميم ميكانيكي قوي
✔محفظة معدنية بدون مروحة-الحماية المصنفة IP40ضد الغبار والجسيمات
✔تركيب DIN-Rail / الجدار- تركيب مرن فيخزانات التحكم والبيئات القاسية
✔نطاق درجة الحرارة الموسع- التشغيل المستقر من-40°C إلى +80°C
6خصائص إدارة الطبقة 2
✔دعم الشبكات اللاسلكية- تسمحتقسيم الشبكة والأمن
✔تحديد أولويات جودة الخدمة- يضمنتخصيص عرض النطاق الترددي للحركة الحرجة
✔RSTP/MSTP- يقدمإعادة توزيع الشبكة والتقارب السريع
سيناريوهات التطبيق
1الأتمتة الصناعية والتصنيع الذكي
• يتم نشرها كالبنية التحتية للشبكات الحيويةفيبيئات الصناعة 4.0، تشغيلكاميرات الرؤية الآلية(30W PoE +) مع توفيراتصال الألياف الضوئيةلـشبكات PLCوأجهزة التحكم الآلي
• يسمحالاتصالات الإيثيرنتية الحاسمةفيأنظمة SCADAمعحماية 8KVلـأرضيات مصنع صاخبة كهربائياً
• الدعمتطبيقات إنترنت الأشياء الصناعية (IIoT) في الوقت الحقيقيمعإطارات عملاقة 10Kلـنقل البيانات بفترة تأخير منخفضة
2أنظمة النقل الذكية
• القوىكاميرات IP على جانب الطريقوأنظمة VMSمن خلال802.3at PoE+، بينماوصلات صعودية للألياف SFPإرتبطأنظمة مراقبة الأنفاقإنتهىالمسافات الطويلة (120 كم في الوضع الواحد)
• يوفر-40 درجة مئوية إلى +80 درجة مئويةلـتركيبات الخزانات الخارجيةفي الظروف الجوية القاسية
• يحررإعادة توزيع الشبكةمن خلالبروتوكول RSTPلـأنظمة تحكم إشارات المرور
3الأمن الحضري والبنية التحتية للمدن الذكية
• الدعمكاميرات PTZوأنظمة ANPRمن خلالPoE +، باستخداممنافذ SFPلـربط بين الكاميراتواتصال مركز القيادة
• تطبيقتقسيم شبكة VLANلـشبكات متعددة الخدماتفيأنظمة مراقبة المترو
• الخصائصدعم DHCPلـتوزيعات شبكة Wi-Fi البلدية على نطاق واسع
4تطبيقات قطاع الطاقة والخدمات العامة
• تلتزممعايير IEC 61850-3لـأتمتة المحطات الفرعية، يجمع بينPoE للأجهزة المحليةوالألياف للاتصالات الشبكة
• يوفرزيادة طاقة الدخول المزدوجةلـعمل على مدار الساعةفيمحطات توزيع الطاقة
• يقاومالبيئات المكثفة من EMIفيعمليات حقول النفط والغاز
5الاتصالات العسكرية والدفاعية
• الاجتماعاتمواصفات MIL-STD-810Gلـشبكات قابلة للتنفيذ في الميدانفيمراكز قيادة متنقلة
•مقبّس على قاطرة DINفيالمركبات المدرعةمعغطاء معدني مقاوم للهزات
•حماية IP40ضددخول الغبار/الرملفيعمليات الصحراء
الامتثال التقني و مقترح القيمة:
✓موثوقية درجة الناقلمعأداء MTBF على مدى خمس سنوات
✓الهندسة المعمارية المستقبلية(IPv6، 10K إطارات كبيرة)
✓التشغيل الفعال من حيث الطاقة(IEEE 802.3az EEE)
✓إدارة الطبقة الثانية(VLAN/QoS/RSTP) لتحسين الشبكة
✓الشهادات العالمية: CE، FCC، RoHS، IEC 61850-3
المواصفات
| الميناء الفعلي | |
| منفذ RJ45 وسرعة | 8 × 10/100/1000Base-TX 802.3at PoE |
| منفذ الألياف السلكية والسرعة | 4 × 100/1000Base-FX SFP (الوضع المزدوج ، الكشف التلقائي) |
| البنك المركزي | |
| ميزانية الطاقة | الحد الأقصى لميزانية الطاقة الخارجة PoE 30W |
| معلومات الطاقة | |
| وضع الوصول إلى الطاقة | محطة فينيكس، مقعد العاصمة |
| إدخال طاقة زائدة | التيار المتردد 48-57 فولت |
| الممتلكات المادية | |
| درجة الحماية | غلاف الألومنيوم IP40 |
| وضع التبريد | تبريد طبيعي، لا تصميم مروحة |
| الأبعاد | 138mm × 106mm × 41mm (L × W × H) |
| وضع التثبيت | DIN Rail / الجدار |
| الوزن | 700 غرام |
| بيئة العمل | |
| درجة حرارة العمل | -40°C~80°C |
| رطوبة العمل | 5٪ إلى 90٪ غير مكثفة |
| درجة حرارة التخزين | -40°C~85°C |
معلومات الطلب
| النموذج | الوصف |
| LNK-GYM7408GP-SFP | صناعية 8-الموانئ 10/100/1000T 802.3at PoE + 4-الموانئ 100/1000X SFP إدارة إثنترانتر التبديل |
| خيارات SFP | خيار SFP. يرجى تحديد SFP الخاص بك على صفحة خيارات SFP لدينا (SFP الصناعية). |
| يجب شراء وحدة SFP بشكل منفصل. | |
| خيارات التثبيت | تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
| خيارات الطاقة | 240W / 5A 48VDC DIN-Rail إمدادات الطاقة. سلك مفتوح للكتلة المحطة. |
| يجب شراء إمدادات الطاقة بشكل منفصل. |
مخطط تشغيل التطبيقات
