تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
رقم الموديل: LNK-M12G-1V1T1D-20
الوثيقة: E-link LNK-M12G-1V Mini 12G....0.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 1 أجهزة كمبيوتر
الأسعار: قابل للتفاوض
تفاصيل التغليف: عبوة الكرتون
وقت التسليم: 3-12 أيام العمل
شروط الدفع: L/C ، T/T ، Western Union ، Moneygram ، PayPal
القدرة على العرض: 1000 جهاز كمبيوتر شخصي/شهر
الأبعاد (LXWXH): |
80 × 40 × 20 (مم) |
مدخل: |
1 × 12G-SDI على BNC |
قوة: |
5-15 فولت تيار مستمر |
استهلاك الطاقة: |
2 واط (على الأكثر) |
درجة حرارة التشغيل (℃): |
-40 درجة مئوية 80 درجة مئوية |
درجة حرارة التخزين: |
-40 درجة مئوية 85 درجة مئوية |
الأبعاد (LXWXH): |
80 × 40 × 20 (مم) |
مدخل: |
1 × 12G-SDI على BNC |
قوة: |
5-15 فولت تيار مستمر |
استهلاك الطاقة: |
2 واط (على الأكثر) |
درجة حرارة التشغيل (℃): |
-40 درجة مئوية 80 درجة مئوية |
درجة حرارة التخزين: |
-40 درجة مئوية 85 درجة مئوية |
المزايا
كل قناة SDI تتضمن 8-قناة الصوت المدمجة
الموازنة التلقائية للأسلاك لضمان سلامة الإشارة
يدعم ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD)
قفلات Reclocker المتكاملة إلى SMPTE معدلات 11.88 جيجابت في الثانية، 5.94 جيجابت في الثانية، 2.97 جيجابت في الثانية، 1.485 جيجابت في الثانية أو تقسيمها إلى 1.001 سبرات و 270 ميجابايت في الثانية
متوافقة مباشرة مع أنظمة الكاميرات 12G/6G/3G-SDI
القدرة على نقل الطول على الأقل 10 كم (6.2 ميل) ، تصل إلى 80 كم
يدعم Tally و RS485 إلى الوراء
يدعم التبديل الساخن والإغلاق الساخن
إرسال مستوى البث الرقمي الكامل دون ضغط؛
النطاق الديناميكي السوبر البصري وخالي من التعديل.
تقنية الألياف الضوئية WDM/CWDM/DWDM؛
يدعم 4K * 2K ((3840 * 2160 @ 60Hz) ، 1080P ، 1080I ، 720P.
نظرة عامة

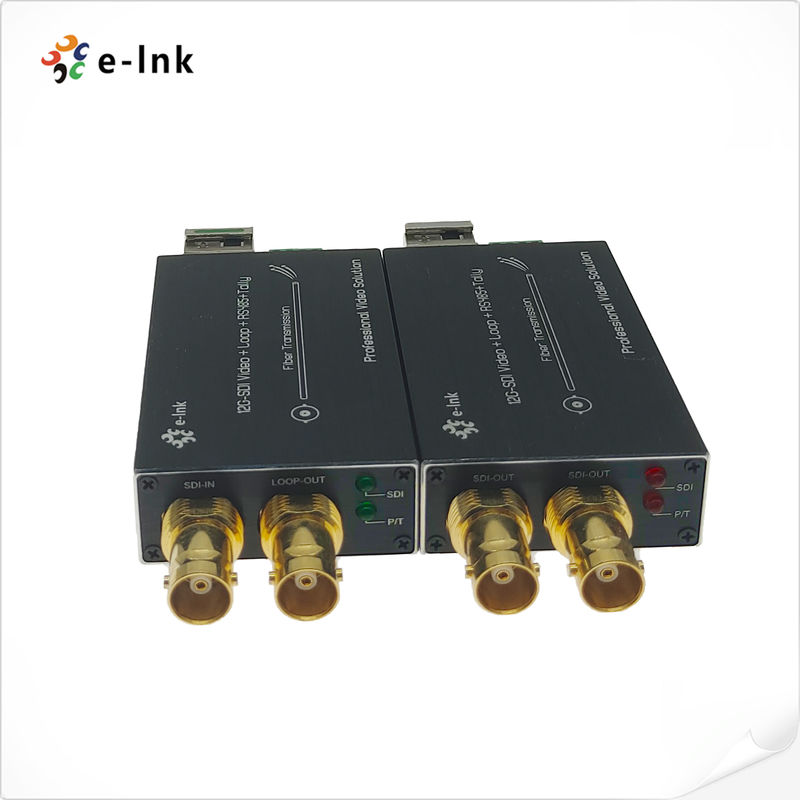

سلسلة LNK-M12G-1V1T1Dتحويل الألياف المصغرة من النوع 12G-SDI يدعم 1Ch 12G الفيديو (الصوت المدمج) ، 1Ch إشارة Tally و 1Ch إلى الوراء RS485 المنقولة عبر كابل الألياف الضوئية ،ومراقبة الإشارة محليا على خروج حلقة 12Gيتضمن الـ E-link 12G Video over Fiber Converters جهاز إرسال واحد ومستقبل واحد لـ HDTV 4K * 2K ((3840 * 2160 @ 60Hz) ، 1080P ، 1080I ، 720P.
المؤشرات التقنية
|
الصيغ |
يدعم ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD) |
|
متوافق |
متوافق مع DVB-ASI و AES10 (MADI) |
|
المدخلات |
1 × 12G-SDI على BNC |
|
الناتج |
1 × الألياف الضوئية LC |
|
1 × 12G-SDI حلقة خارج على BNC |
|
|
القرار المدعوم |
التلفزيون عالي الدقة 4K*2K، 1080P، 1080I، 720P |
|
نطاق الدقة |
3840*2160@60Hz |
|
المدخلات مواصفات الكابل |
≤70m@12G SDI Belden 1694A |
|
مواصفات كابل الخروج |
≤70m@12G SDI Belden 1694A |
|
نوع البيانات |
إحصاءات متخلفة |
|
نوع البيانات |
إلى الوراء RS485 |
|
عرض النطاق الترددي للنقل البصري |
270 ميغاهرتز 12 غيغاهرتز |
|
القوة |
5-15 VDC |
|
استهلاك الطاقة |
2 واط (على الأكثر) |
|
الأبعاد (LxWxH) |
80 × 40 × 20 (ملم) |
|
التخزينالحرارة |
-40 درجة مئوية 80 درجة مئوية |
|
درجة حرارة العمل |
-40 درجة مئوية 85 درجة مئوية |
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-M12G-1 فولت1T1D-20 |
نوع صغير12G-إس دي آي إلى محول الألياف مع (تالي)، RS485 العكسيو أخرج، SMF ، LC Fiber Connector20KM، بما في ذلك جهاز الإرسال والإستقبال، يستخدم من قبل أزواج |
