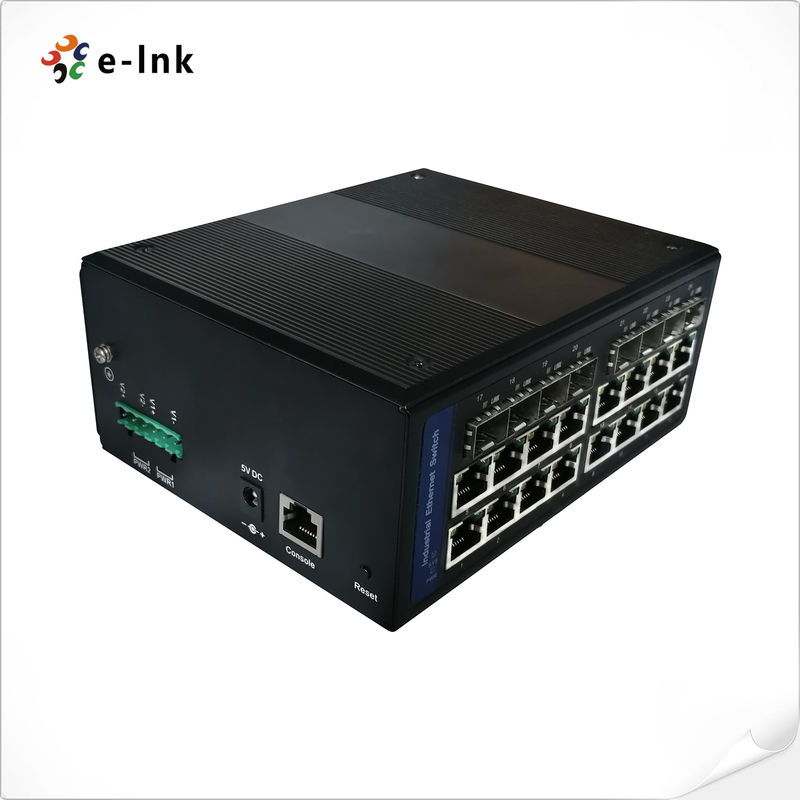

مفتاح إيثيرنت المدار ذو كثافة عالية 1000M 16xRJ45 + 8xSFP Fiber DIN-Rail Mount

مفتاح إيثرنت مُدار عالي الكثافة 1000 ميجابايت 16xRJ45 + 8xSFP Fiber DIN-Rail Mount

نظرة عامة على المنتج

الـسلسلة LNK-GYM7816G-SFPتمثل E-link الممتازةمفتاح إيثرنت مُدار من الدرجة الصناعية, يتميز بـ16 × منفذ RJ45 10/100/1000Base-TXو8 × فتحات ألياف SFP 100/1000Base-X. مصمم لعمليات النشر الهامة، هذاحل شبكات عالي الأداءيوفرنطاقًا تردديًا استثنائيًا، واتصالاً واسعًا بالألياف، ومتانة صناعيةلأكثر البيئات تطلبًا.

الميزات والفوائد الرئيسية

1. اتصال عالي الكثافة

   • 16 × منافذ إيثرنت جيجابتلـتطبيقات صناعية كثيفة النطاق الترددي

   • 8 × فتحات ألياف SFPتدعمالإرسال البصري لمسافات طويلة(حتى 120 كم أحادي الوضع)

   • بنية تبديل غير مانعةتضمنأداءً كاملاً بسرعة السلك

2. الموثوقية من الدرجة الصناعية

   • تشغيل درجة حرارة ممتدة(-40 درجة مئوية إلى +80 درجة مئوية)

   • مدخلات طاقة مزدوجة زائدة عن الحاجة(12-48 فولت تيار مستمر) معحماية القطبية

   • غلاف معدني بدون مروحةمعحماية IP40ضد الغبار/الجسيمات

3. إدارة الشبكة المتقدمة

   • ميزات الطبقة 2+بما في ذلك VLAN و QoS و RSTP

   • دعم إطار جامبو 16Kلـبروتوكولات صناعية كثيفة البيانات

   • جدول عناوين MAC 8Kلـعمليات نشر الأجهزة واسعة النطاق

المواصفات الفنية

1. اتصال ألياف عالي الأداء
✔8 × فتحات SFP 100/1000BASE-X- الكشف التلقائي عنوحدات ألياف SC/FC/ST/LCمعالقدرة على التبديل السريع
✔إرسال الألياف المزدوجة- يدعم كلاً منأحادي الوضع (حتى 120 كم) ومتعدد الأوضاع (حتى 2 كم)وصلات الألياف
✔تحويل الوسائط المرنة- يتيحتحويل النحاس إلى الأليافللوصول إلى الشبكة الممتدة

2. أداء شبكات متقدم
✔دعم إطار جامبو 16K- يحسنالإنتاجية لإرسال الفيديو والبيانات الصناعية
✔مكدس IPv6/IPv4 المزدوج- يضمنتوافق الشبكة المستقبلية
✔جدول عناوين MAC 8K- يدعمعمليات نشر الأجهزة واسعة النطاق

3. الحماية من الدرجة الصناعية
✔حماية من زيادة التيار 4KV- دفاع شامل علىواجهات الطاقة والبيانات
✔حماية القطبية العكسية- يمنع التلف منوصلات طاقة التيار المستمر غير الصحيحة (12-48 فولت)
✔الحماية من التيار الزائد- إيقاف التشغيل التلقائي لـسلامة المعدات

4. كفاءة الطاقة والإدارة
✔IEEE 802.3az EEE- يقللاستهلاك الطاقة بنسبة تصل إلى 70%أثناء حركة المرور المنخفضة
✔مؤشرات LED شاملة- المراقبة في الوقت الفعلي لـحالة المنفذ وصحة النظام
✔عميل/خادم DHCP- مرنإدارة IPلكل RFC 1541/1542

5. تصميم ميكانيكي قوي
✔علبة معدنية بدون مروحة-تصنيف IP40لـحماية الغباروتشغيل صامت
✔DIN-Rail/Wall Mounting- تركيب مرن فيخزائن التحكم الصناعية
✔نطاق درجة الحرارة الممتد- تشغيل موثوق به من-40 درجة مئوية إلى +80 درجة مئوية

6. ميزات إدارة الطبقة 2
✔دعم VLAN- يتيحتقسيم الشبكة والأمان
✔أولوية QoS- يضمنتخصيص النطاق الترددي لحركة المرور الهامة
✔RSTP/MSTP- يوفرتكرار الشبكة والتقارب السريع

سيناريوهات التطبيق

1. الأتمتة الصناعية والتصنيع الذكي
• بمثابةالعمود الفقري للشبكة الهامةفيمصانع Industry 4.0 الذكية, ربطأجهزة PLC و HMIs ومحطات العمل الروبوتية المتعددةمن خلالاتصال نحاسي عالي الكثافة بـ 16 منفذًا
• يوفراتصال إيثرنت حتميلـأنظمة SCADAمعإطارات جامبو 16K، مما يضمننقل البيانات بزمن انتقال منخفضفيخطوط الإنتاج الآلية
• الميزاتحماية من زيادة التيار 4KVلتشغيل موثوق به فيالبيئات الصناعية الصاخبة كهربائيًا

2. أنظمة المراقبة والأمن واسعة النطاق
• يدعمشبكات كاميرات IP عالية الدقةمعاتصال نحاسي بـ 16 منفذًاو8 وصلات ألياف علويةلـمحطات المراقبة المركزية
• يتيحإرسال الفيديو لمسافات طويلةعبروحدات ألياف SFP(حتى 120 كم أحادي الوضع)
• ينفذتقسيم VLANلـشبكات أمان متعددة الكاميراتفيأنظمة المراقبة في المناطق الحضرية

3. البنية التحتية للنقل الذكي (ITS)
• يشغلوحدات الاتصال على جانب الطريقوأجهزة مراقبة حركة المرورمعتشغيل -40 درجة مئوية إلى +80 درجة مئوية
• يوفرتكرار الشبكةمن خلالبروتوكول RSTPلـأنظمة التحكم في إشارات المرور
• يقدمالعمود الفقري للألياف عالي النطاق التردديمن خلال8 منافذ SFPلـمراقبة الأنفاق/الجسور

4. حافة مركز البيانات وشبكات المؤسسات
• يدعماتصال الخادم عالي الكثافةفيعمليات نشر حافة مركز البيانات
• يتيحتجميع الشبكة المرنمن خلال8 خيارات وصلة علوية للألياف
• الميزاتتصميم مثبت على الرفلـخزائن الشبكات القياسية مقاس 19 بوصة

5. تطبيقات قطاع المرافق والطاقة
• يتوافق معمعايير IEC 61850-3لـأنظمة أتمتة محطات الطاقة الفرعية
• يوفرمدخلات طاقة مزدوجةلـتشغيل على مدار الساعة طوال أيام الأسبوعفيمحطات توزيع الطاقة
• يتحملبيئات EMI عاليةفيعمليات حقول النفط/الغاز

الفهارس الفنية

رسم تخطيطي لعرض التطبيق
