تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: ال ان كيه-جيم7024ج
شروط الدفع والشحن
الحد الأدنى لكمية: 1 كمبيوتر
الأسعار: قابل للتفاوض
تفاصيل التغليف: مُدارة الحزمة القياسية لتبديل Ethernet Switch الصناعي
وقت التسليم: 5-10 أيام العمل
شروط الدفع: T/T ، Western Union ، Moneygram ، PayPal
القدرة على العرض: 10000pcs/شهر
RJ45: |
24x10/100/1000Base-TX |
وضع وصول الطاقة: |
محطة فينيكس ، مقعد العاصمة |
مدخلات الطاقة: |
تيار مستمر 9-57 فولت |
درجة الحماية: |
IP40 حالة الألومنيوم |
تثبيت: |
سكة DIN / قابلة للتثبيت على الحائط |
البعد: |
160 مم × 130 مم × 70 مم (l x w x h) |
RJ45: |
24x10/100/1000Base-TX |
وضع وصول الطاقة: |
محطة فينيكس ، مقعد العاصمة |
مدخلات الطاقة: |
تيار مستمر 9-57 فولت |
درجة الحماية: |
IP40 حالة الألومنيوم |
تثبيت: |
سكة DIN / قابلة للتثبيت على الحائط |
البعد: |
160 مم × 130 مم × 70 مم (l x w x h) |

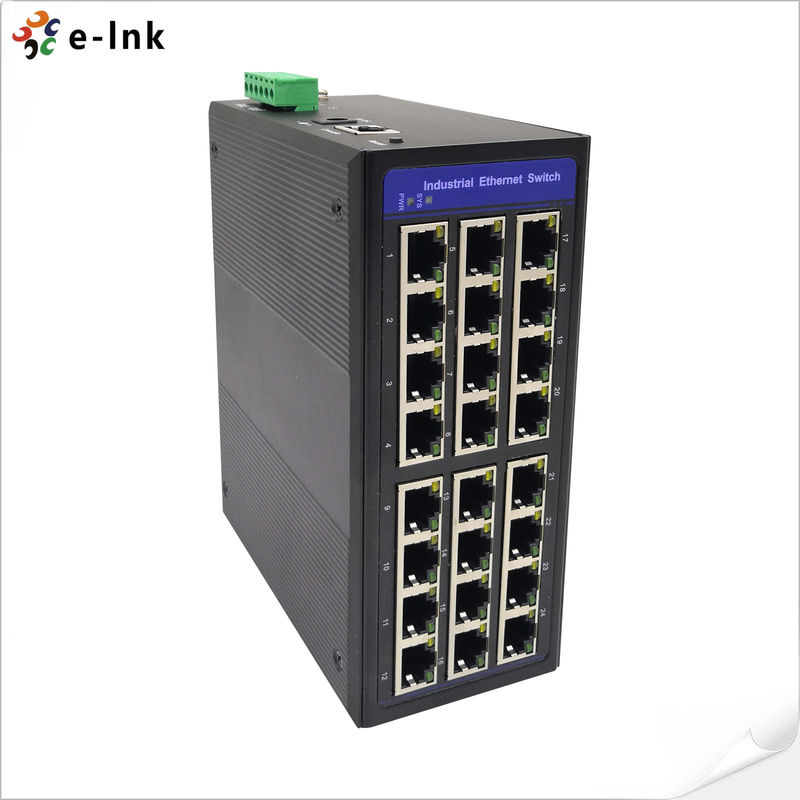

الصناعية 1000M 24-الميناء المدارة التبديل جيجابيت إثنتر DIN-السكك الحديدية
لمحة عامة عن المنتج
حل الشبكات الصناعية الممتازة
الـسلسلة LNK-GYM7024Gيمثل E-link المتقدمةمفتاح إيثيرنت الصناعي المدار بـ 24 منفذًا، تسليماتصال شبكة عالي الأداءلتطبيقات مهمة في البيئات القاسية.جهاز الشبكة القويالخصائص24×10/100/1000بوابات RJ45 Base-Tمعالموثوقية الصناعيةوالقدرات الإدارية المتقدمة.
الميزات الرئيسية والفوائد
الاتصال عالي الكثافة
منافذ إثنتر 24 × جيجابيتلـتطبيقات صناعية كثيفة النطاق الترددي
بنية التبديل غير المحجومةيضمنأداء كامل سرعة الأسلاك
التفاوض الذاتيفي جميع الموانئتشغيل "بلوج اند بلاي"
الموثوقية الصناعية
تشغيل درجة حرارة مطولة(-40 درجة مئوية إلى +80 درجة مئوية)
مدخلات طاقة مزدوجة متكررة(12-48 فولت DC) معحماية القطبية
غطاء معدني بدون مروحةمعحماية IP40ضد الغبار / الجسيمات
إدارة الشبكة المتقدمة
ميزات الطبقة 2+بما في ذلك VLAN و QoS و RSTP
دعم الإطار الضخم 10Kلـبروتوكولات كثيفة البيانات
جدول عناوين MAC 8Kلـالنشر على نطاق واسع
المواصفات التقنية
1اتصال الشبكة عالية الكثافة
✔24 × 10/100/1000 البوابات RJ45- ممتلئةاتصال جيجابيت إيثرنتمعالتفاوض الذاتي
✔تكنولوجيا أوتو-MDIX-أوتوماتيكيالكشف عن نوع الكابللتركيب مبسط
✔بنية التبديل غير المحجومة- يضمنأداء كامل سرعة الأسلاكعبر جميع الموانئ
2أداء الشبكة المتقدمة
✔دعم الإطار الكبير 10K-أفضلسعة عرض لفيديو صناعي ونقل البيانات
✔IPv6/IPv4 كومة مزدوجة- يضمنالتوافق بين الشبكات المستقبلية
✔جدول عناوين 8K MAC-دعمنشر الأجهزة على نطاق واسع
3الحماية الصناعية
✔حماية 8KV- دفاع شامل ضدموجات الطاقةعلى جميع الواجهات
✔حماية القطبية العكسية- يمنع الضرر مناتصالات طاقة متواصلة غير صحيحة(12-48 فولت)
✔الحماية من التيار الزائد-إغلاق تلقائيسلامة المعدات
4كفاءة الطاقة والإدارة
✔الـ IEEE 802.3az الـ EEE- يقللاستهلاك الطاقة يصل إلى 70%أثناء حركة المرور المنخفضة
✔مؤشرات حالة شاملة- مراقبة في الوقت الحقيقيحالة الميناء وصحة النظام
✔تركيب DIN-Rail / الجدار- تركيب مرن فيخزانات التحكم الصناعية
5تصميم ميكانيكي قوي
✔محفظة معدنية بدون مروحة-تصنيف IP40لـحماية الغباروالتشغيل الصامت
✔نطاق درجة الحرارة الموسع- تشغيل موثوق به من-40°C إلى +80°C
✔المكونات الصناعية- يضمنموثوقية طويلة الأجلفي البيئات القاسية
6خصائص إدارة الطبقة 2
✔دعم الشبكات اللاسلكية- تسمحتقسيم الشبكة والأمن
✔تحديد أولويات جودة الخدمة- يضمنتخصيص عرض النطاق الترددي للتطبيقات الحرجة
✔بروتوكول RSTP- يقدمإعادة توزيع الشبكة والتقارب السريع
سيناريوهات التطبيق
1الأتمتة الصناعية والتصنيع الذكي
• يعمل كـالعمود الفقري للشبكة ذات الأهمية المهمةفيالصناعة 4.0 والمصانع الذكية، والاتصالأجهزة التحكم الآلي، أجهزة التحكم الآلي، ومحطات العمل الآليةمن خلالاتصال عالي الكثافة بـ 24 منفذًا
• يوفرالاتصالات الإيثيرنتية الحاسمةلـأنظمة SCADAمعإطارات عملاقة 10Kضماننقل البيانات بفترة تأخير منخفضة
• الخصائصحماية 8KVللعمل الموثوق به فيبيئات الإنتاج ذات الضوضاء الكهربائية
2شبكات الشركات على نطاق واسع
• الدعماتصال محطات العمل عالية الكثافةفيبيئات الحرم الجامعي
• يسمحتقسيم شبكة VLANلـعزل الشبكة الإداريةمعتحديد أولويات جودة الخدمة
• يوفرالتوزيع على الرفلـتطبيقات حافة مركز البيانات
3أنظمة النقل الذكية
• القوىوحدات الاتصال على جانب الطريقوأجهزة مراقبة المرورمع-40 درجة مئوية إلى +80 درجة مئوية
• يحررإعادة توزيع الشبكةمن خلالبروتوكول RSTPلـإدارة حركة المرور المهمة
• يقاومالاهتزازودرجات الحرارة القصوىفيتركيبات الخزانات الخارجية
4تطبيقات قطاع الطاقة والخدمات العامة
• تلتزممعايير IEC 61850-3لـأنظمة أتمتة المحطات الفرعية
• يوفرمدخلات طاقة مزدوجةلـعمل على مدار الساعةفيمحطات توزيع الطاقة
• الخصائصتصميم بدون مروحةلـبيئات المرافق الحساسة للضوضاء
5البنية التحتية للمدن الذكية
• الدعمنشر الشبكة البلديةمعاستعداد IPv6
• يسمحأنظمة أتمتة المبانيبما في ذلكمراقبة الوصولوشبكات المراقبة
• يوفرالموثوقية الصناعيةلـكيوسك الخارجيوتطبيقات الإشارات الرقمية
المواصفات
| الميناء الفعلي | |
| منفذ RJ45 وسرعة | 24x10/100/1000Base-TX |
| المعلمات | |
| معايير إيثرنت |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3ab جيجابيت 1000T IEEE 802.3x تحكم التدفق والضغط العكسي الـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة IEEE 802.3ad سلك الموانئ مع LACP IEEE 802.3ah تكوين Ethernet OAM بروتوكول IEEE 802.1D IEEE 802.1x مراقبة شبكة مصادقة الموانئ علامات IEEE 802.1Q VLAN IEEE 1588 |
| معلومات الطاقة | |
| وضع الوصول إلى الطاقة | محطة فينيكس، مقعد العاصمة |
| إدخال طاقة زائدة | DC 9-57V |
| الحماية من الإفراط | نعم.. |
| عكس الطاقة | دعم |
| استهلاك الطاقة | الحمل الكامل < 15 واط |
| الممتلكات المادية | |
| درجة الحماية | غلاف الألومنيوم IP40 |
| وضع التبريد | تبريد طبيعي، لا تصميم مروحة |
| الأبعاد | 160 ملم × 130 ملم × 70 ملم (L × W × H) |
| وضع التثبيت | DIN Rail / الجدار |
| الوزن | 1000 غرام |
| بيئة العمل | |
| درجة حرارة العمل | -40°C~80°C |
| رطوبة العمل | 5٪ إلى 90٪ غير مكثفة |
| درجة حرارة التخزين | -40°C~85°C |
معلومات الطلب
| النموذج | الوصف |
| LNK-GYM7024G | التبديل الصناعي المدار على 24 منفذ 10/100/1000Base-T Ethernet |
|
خيارات التثبيت |
تم تثبيت دعامة DIN-Rail الافتراضية ، ويتم تضمين دعامة الجدار. |
| خيارات الطاقة | إمدادات الطاقة 24 واط / 1 أ 24VDC DIN-Rail. سلك مفتوح للكتلة النهائية. |
| يجب شراء إمدادات الطاقة بشكل منفصل. |
