تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
Model Number: E-link LNK-CWDM-SFP3G-XX40
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: قابل للتفاوض
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Form Factor: |
Video SFP Transceiver |
Data Rate: |
3 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Form Factor: |
Video SFP Transceiver |
Data Rate: |
3 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
المزايا
► ميزات متوافقة مع SMPTE 297-2006
► سرعة من 50 ميجابت في الثانية إلى 2.97 جيجابت في الثانية
► مسافة تصل إلى 40 كم لـ 3G-SDI
► دعم أنماط علم الأمراض للفيديو لـ SD-SDI و HD-SDI و 3G-SDI
► جهاز إرسال CWDM DFB بـ 18 طول موجي
► بصمة SFP قابلة للتوصيل السريع
► متوافق مع SFP MSA
► وظائف التشخيص الرقمي المتاحة من خلال واجهة I2C
► مزود طاقة واحد +3.3 فولت
► استهلاك منخفض للطاقة
► درجة حرارة التشغيل: من 0 إلى +70 درجة مئوية
► متوافق مع Ohs وخالٍ من الرصاص
نظرة عامة

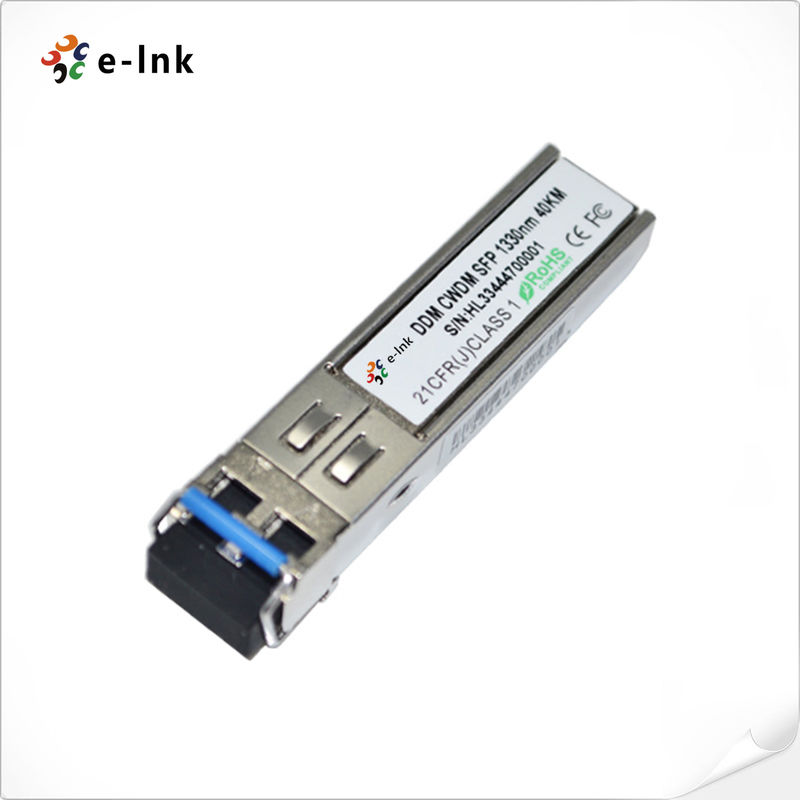

E-link LNK-CWDM-SFP3G-XX40 عبارة عن وحدات إرسال واستقبال بصرية 3G-SDI CWDM عالية الأداء وفعالة من حيث التكلفة لتطبيق نقل الفيديو لمسافات طويلة عبر الألياف أحادية الوضع (SMF). يوفر معدلات بيانات من 50 ميجابت في الثانية إلى 2.97 جيجابت في الثانية ومصمم خصيصًا لأداء قوي في وجود أنماط علم الأمراض SDI لـ SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M. يوفر مسافة إرسال قصوى تبلغ 40 كم عبر الألياف أحادية الوضع عند إشارات علم الأمراض 3 جيجابت في الثانية. وهي متوفرة لجميع قنوات CWDM الـ 18 من أطوال موجية 1270 نانومتر إلى 1610 نانومتر، وهذا يساعد العميل على زيادة عرض النطاق الترددي للبنية التحتية البصرية للفيديو الحالية دون إضافة خيوط ألياف جديدة. LNK-CWDM-SFP3G-XX40 متوافق مع MSA.
وحدة SFP فيديو 3G SDI CWDM هذه هي منتجات ليزر من الفئة الأولى وفقًا لمعايير FDA/CDRH و IEC-60825.
الفهارس الفنية
|
المعايير: |
جهاز إرسال واستقبال INF-8074i SFP (عامل الشكل الصغير القابل للتوصيل) |
|
واجهة مراقبة التشخيص SFF-8472 لجهاز الإرسال والاستقبال |
|
|
SMPTE 259M-2008 SDTV واجهة رقمية/بيانات تسلسلية رقمية (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 جيجابت في الثانية واجهة تسلسلية رقمية/بيانات (HD-SDI) |
|
|
SMPTE 344M-2000 540 ميجابت في الثانية واجهة رقمية تسلسلية |
|
|
SMPTE 424M-2006 3 جيجابت في الثانية واجهة تسلسلية رقمية/بيانات (3G-SDI) |
|
|
Part Number |
LNK-CWDM-SFP3G-XX40 |
|
عامل الشكل |
جهاز إرسال واستقبال فيديو SFP |
|
Data Rate |
3 Gb/s |
|
Wavelength |
1270~1610nm |
|
Fiber Type |
SMF |
|
Max. Distance |
40 km |
|
Optical Components |
DFB/PIN |
|
Transmitter Power |
-2 ~3 dBm |
|
Extinction Ratio |
>6 dB |
|
Receiver Sensitivity |
< -20 dBm |
|
Receiver Overload |
>-3 dBm |
|
Connector |
Duplex LC |
|
Digital Diagnostic Monitoring (DDM) |
Support as default |
|
Weight |
0.025Kg |
|
Operating Temperature |
0°C to 70°C (32°F to 158°F) |
|
Storage Temperature |
-40°C to 85°C (-40°F to 185°F) |
|
Application |
SMPTE 424M (2.97Gb/s) |
|
SMPTE 292M (1.485Gb/s) |
|
|
SMPTE 259M (270/360Mb/s) |
|
|
محول ألياف 3G-SDI/HD-SDI/SD-SDI |
|
|
موجّهات ومفاتيح فيديو رقمية عالية الكثافة |
|
|
كاميرات البث أو كاميرا HD أو نظام المراقبة |
|
|
MTBF |
> 200,000 hrs |
معلومات الطلب
|
Model |
Description |
|
LNK-CWDM-SFP3G-2740 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1270 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-2940 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1290 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-3140 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1310 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-3340 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1330 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-3540 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1350 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-3740 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1370 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-3940 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1390 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-4140 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1410 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-4340 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1430 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-4540 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1450 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-4740 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1470 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-4940 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1490 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-5140 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1510 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-5340 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1530 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-5540 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1550 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-5740 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1570 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-5940 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1590 نانومتر، 40 كم، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-6140 |
جهاز إرسال واستقبال بصري فيديو 3 جيجابت في الثانية SDI CWDM SFP، 1610 نانومتر، 40 كم، LC، DDMI، MSA |
