تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
Model Number: E-link LNK-CWDM-SFP1G-XX40
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: قابل للتفاوض
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
المزايا
SMPTE 297-2006 الميزات المتوافقة
السرعة من 50 ميجابايت في الثانية إلى 1.485 جيجابايت في الثانية
مسافة تصل إلى 40 كم لـ HD-SDI
دعم أنماط الفيديو المرضية لـ SD-SDI ، HD-SDI
جهاز إرسال CWDM DFB بطول موجة 18
البصمة SFP المقبس الساخن
متوافق مع SFP MSA
وظائف التشخيص الرقمي المتاحة من خلال واجهة I2C
مصدر طاقة +3.3 فولت واحد
استهلاك طاقة منخفض
درجة حرارة الحجرة التشغيلية: 0 إلى +70 درجة مئوية
متوافقة مع RoHS وخالية من الرصاص
نظرة عامة

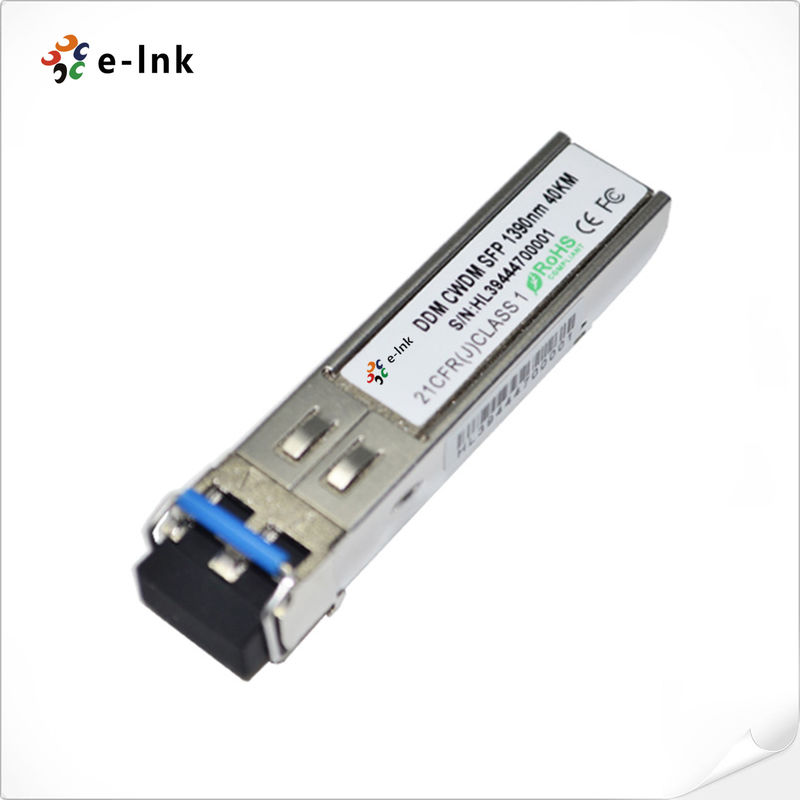

الرابط الإلكتروني LNK-CWDM-SFP1G-XX40هي وحدات ناقل HD-SDI CWDM الضوئي عالية الأداء وفعالة من حيث التكلفة لتطبيقات نقل الفيديو بعيدة المدى عبر الألياف ذات الوضع الواحد (SMF). توفر معدلات البيانات من 50Mbps إلى 1.485Gbps وهي مصممة خصيصًا للأداء القوي في وجود أنماط SDI المرضية لـ SMPTE 259M، SMPTE 344M و SMPTE 292M معدلات تسلسلية. يوفر أقصى مسافة نقل تبلغ 40 كم عبر الألياف ذات الوضع الواحد بمعدل 1.5 جيجابايت في الثانية للإشارات المرضية.متاح لجميع قنوات CWDM 18 من 1270nm إلى 1610nm، وهذا يساعد العميل على زيادة عرض النطاق الترددي للبنية التحتية البصرية الفيديو الحالية دون إضافة خيوط ألياف جديدة. LNK-CWDM-SFP1G-XX40 متوافق مع MSA.
المؤشرات التقنية
|
المعايير: |
INF-8074i SFP (عامل الشكل الصغير Plug gable) جهاز الاستقبال |
|
SFF-8472 واجهة مراقبة التشخيصية للمستقبل |
|
|
SMPTE 259M-2008 SDTV الإشارة الرقمية / بيانات واجهة رقمية متسلسلة (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 جيجابايت في الثانية الإشارة / البيانات المتسلسلة واجهة (HD-SDI) |
|
|
واجهة رقمية متسلسلة SMPTE 344M-2000 540 Mbps |
|
|
أبيالرقم |
LNK-CWDM-SFP1G-XX40 |
|
عامل الشكل |
مُستقبل فيديو SFP |
|
دنسبة |
1.485 جيجابايت/ثانية |
|
Wالطول المتوسط |
1270~1610nm |
|
Fالنوع iber |
Sالـ MF |
|
أقصى مسافة |
40 كم |
|
أوهالمكونات |
درقم FB/PIN |
|
قوة جهاز الإرسال |
-5 ~ 0 ديسيبل |
|
Eنسبة الانقراض |
> 9 ديسيبل |
|
حساسية المستقبل |
< -25 ديسيبل |
|
Rأيّ تحمّل مفرط |
>-3 ديسيبل |
|
المرفق |
مكبرات المياه |
|
دالمراقبة التشخيصية (DDM) |
Support كمعيار افتراضي |
|
الوزن |
0.025 كجم |
|
درجة حرارة العمل |
0°C إلى 70°C (32°F إلى 158°F) |
|
درجة حرارة التخزين |
-40°C إلى 85°C (-40°F إلى 185°F) |
|
أالتطبيق |
SMPTE 292M (1.485Gb / s) |
|
SMPTE 259M (270/360Mb/s) |
|
|
محول الألياف HD-SDI / SD-SDI |
|
|
أجهزة توجيه الفيديو الرقمية ذات الكثافة العالية والمفاتيح |
|
|
كاميرات البث، كاميرات HD أو أنظمة مراقبة |
|
|
مTBF |
> 200،000 ساعة |
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-CWDM-SFP1G-2740 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1270nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G-2940 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1290nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3140 |
1.5Gb/s SDI CWDM SFP المرسل البصري الفيديو، 1310nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3340 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1330nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3540 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1350nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3740 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1370nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3940 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1390nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4140 |
1.5Gb/s SDI CWDM SFP المرسل البصري الفيديو، 1410nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4340 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1430nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4540 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1450nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4740 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1470nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4940 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1490nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5140 |
1.5Gb/s SDI CWDM SFP المرسل البصري الفيديو، 1510nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5340 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1530nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5540 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1550nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5740 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1570nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5940 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1590nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G6140 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1610nm، 40km، LC، DDMI، MSA |
