تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link

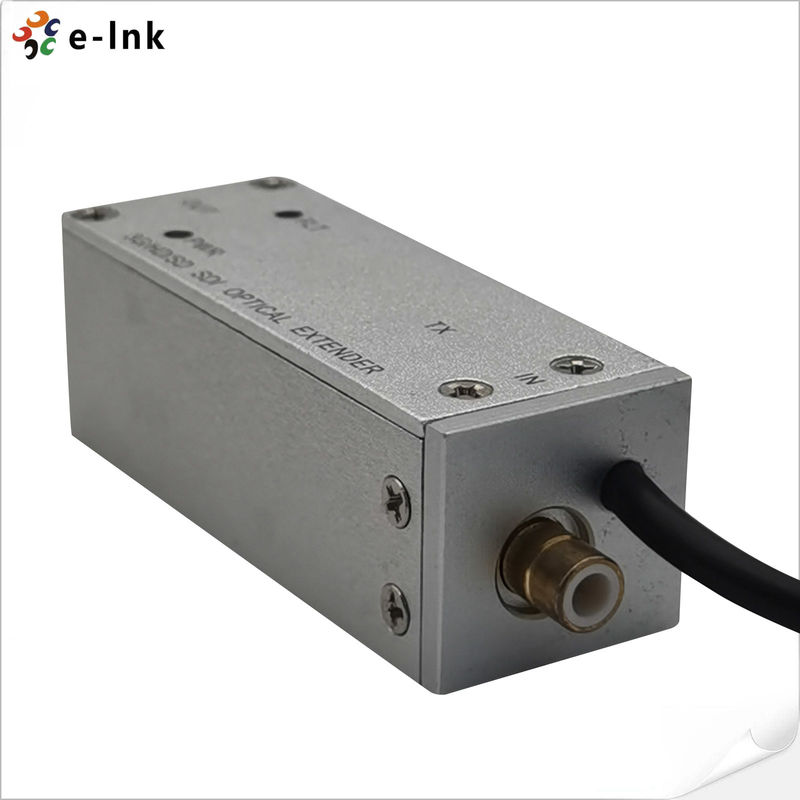

Model Number: LNK-M3G-SMB1V-20 Series
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: $25-369
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Dimensions (LxWxH): |
58 x 21 x 20 mm |
Casing: |
Aluminum Case |
Mounting Options: |
Desktop |
Weight: |
100g/pair |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
58 x 21 x 20 mm |
Casing: |
Aluminum Case |
Mounting Options: |
Desktop |
Weight: |
100g/pair |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature: |
-40℃～+80℃ |
المزايا
التعرف التلقائي على إشارة 3G-SDI / HD-SDI / SD-SDI ، لا يلزم اختيار يدوي
مسافة نقل تصل إلى 120 كم
تكنولوجيا CWDM للسماح بما يصل إلى 16 (((18) قناة لنقل عبر ألياف واحدة
متوافق مع SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M، SMPTE344N
متوافق مع DVB-ASI ((EN50083-9)
إرشادات مريحة لحالة الإضاءة، مؤشر وصلة الألياف، الطاقة.
لوحة PCB صديقة للبيئة (خالية من Pb)
لوحة PCB مع تصميم متعدد الطبقات لضمان نقل إشارة مستقر وموثوق به
نظرة عامة
سلسلة LNK-M3G-SMB1V-203G-SDI/HD-SDI/SD-SDI ميكرو توسيع نظام نقل الألياف الضوئية الذي ينقل 3G-SDI، HD-SDI،الفيديو الرقمي عالي الوضوح SD-SDI أو تدفق DVB-ASI واحد من خلال نوع واحد أو ألياف متعددة الأوضاع تدعم SMPTE424M، SMPTE259M ، SMPTE297M ، SMPTE310M ، SMPTE305M (SDTI) معايير. مع تكنولوجيا نقل الألياف الضوئية الرقمية المتقدمة ، لا توجد هناك تعديلات ضرورية ، بسيطة في الإعداد وسهلة في التشغيل.تستخدم سلسلة الموسعات الصغيرة SDI إمدادات الطاقة 5 فولت مع استهلاك طاقة منخفض.
المؤشرات التقنية
|
مدخلات SDI |
|
|
معيار الفيديو |
SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M (SDTI) |
|
معيار الإشارة |
SD-SDI ((270Mbps) ، HD-SDI ((1.485Gbps) ، 3G-SDI ((2.97Gbps) |
|
القرار |
10 قليلاً |
|
Sمستوى الإشعال |
<380mVp-p |
|
أناالحجم |
75Ω |
|
جالمفتاح |
SMB |
|
Sإنتاج الـ DI |
|
|
مستوى الإشارة |
800 مترVب-ب±10% |
|
وقت الارتفاع / الانخفاض |
< 0.8ns |
|
HD-SDI Jitter |
< 0.2UI ((134ps) @ 100kHz ، < 1.0UI ((673ps) @ 10Hz |
|
SDI Jitter |
< 0.2UI ((740ps) @ 10Hz ، 0.2UI ((740ps) @ 1kHz |
|
عائق |
75Ω |
|
المرفق |
الشركات الصغيرة والمتوسطة |
|
الواجهة البصرية |
|
|
الـ SFP |
(سيمبلكس) ، 3,125 جيجابايت في الثانية≤مسافة إرسال 120 كم |
|
طول موجة SM القياسي |
1310nm، 1550nm |
|
طول الموجة CWDM |
1270~1610nm، شبكة 20nm وفقا لITU-T |
|
نطاق الحرارة |
0 ~ 70 ̊C |
|
الكهرباء |
|
|
القوة |
5VDC، 1A |
|
الاستهلاك |
<5W |
|
مؤشر LED |
|
|
(فلت) |
حالة رابط الألياف |
|
F(إل آر) |
حالة رابط الألياف |
|
(ب)WR |
(ب)وضعنا |
|
الميكانيكية |
|
|
الأبعاد (LxWxH) |
58 × 21 ×20 ملم |
|
Wثمانية |
مائة جرام لكل زوج |
|
الغلاف |
غلاف من الألومنيوم |
|
خيارات التثبيت |
سطح المكتب |
|
البيئة |
|
|
درجة حرارة العمل |
-20°C+70°C |
|
درجة حرارة التخزين |
-40°C+80°C |
|
رطوبة العمل |
0~95% |
|
MTBF |
≥100000 ساعة |
معلومات الطلب
|
النموذج |
الوصف |
|
(إل إن كي-إم 3 جي-إس إم بي 1 في 20) |
SMB 3G/HD/SD-SDI Optical Micro-Extender، 1310/1550nm، Simplex LC، وضع واحد، 20KM بما في ذلك جهاز الإرسال والمتلقي، تستخدم من قبل الأزواج |
