تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
Model Number: LNK-M3G-BI20 Series
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: $25-369
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
الأبعاد (الطول×العرض×الارتفاع): |
80 × 40 × 20 ملم |
وزن: |
0.8 كجم/زوج |
غلاف: |
حالة الألومنيوم |
خيارات التركيب: |
سطح المكتب |
درجة حرارة التشغيل (℃): |
-20 درجة مئوية ~ +70 درجة مئوية |
درجة حرارة التخزين: |
-40 ℃～+80 ℃ |
الأبعاد (الطول×العرض×الارتفاع): |
80 × 40 × 20 ملم |
وزن: |
0.8 كجم/زوج |
غلاف: |
حالة الألومنيوم |
خيارات التركيب: |
سطح المكتب |
درجة حرارة التشغيل (℃): |
-20 درجة مئوية ~ +70 درجة مئوية |
درجة حرارة التخزين: |
-40 ℃～+80 ℃ |
المزايا
► تتضمن كل قناة صوتًا مضمنًا بـ 4 قنوات؛
► معادلة الكابلات التلقائية، المستخدمة لجميع المعدلات أقل من 3.2 جيجابت/ثانية (Belden 1694A)؛
► إعادة توقيت تلقائية 270 ميجابت/ثانية - 1.48 جيجابت/ثانية - 3 جيجابت/ثانية
► متوافق مباشرة مع أنظمة كاميرات HD-SDI
► قدرة إرسال لمسافات طويلة تصل إلى 80 كم
► التبديل السريع والتوصيل السريع؛
► التعامل مع جميع الأنماط المرضية، إرسال رقمي بالكامل على مستوى البث غير المضغوط؛
► مؤشر حالة LED لمراقبة ظروف العمل؛
► نطاق ديناميكي بصري فائق وخالٍ من التعديل؛
► نطاق درجة حرارة فائق الاتساع على مستوى الصناعة (-20℃~+70℃)، قابل للتكيف مع البيئات المختلفة؛
نظرة عامة

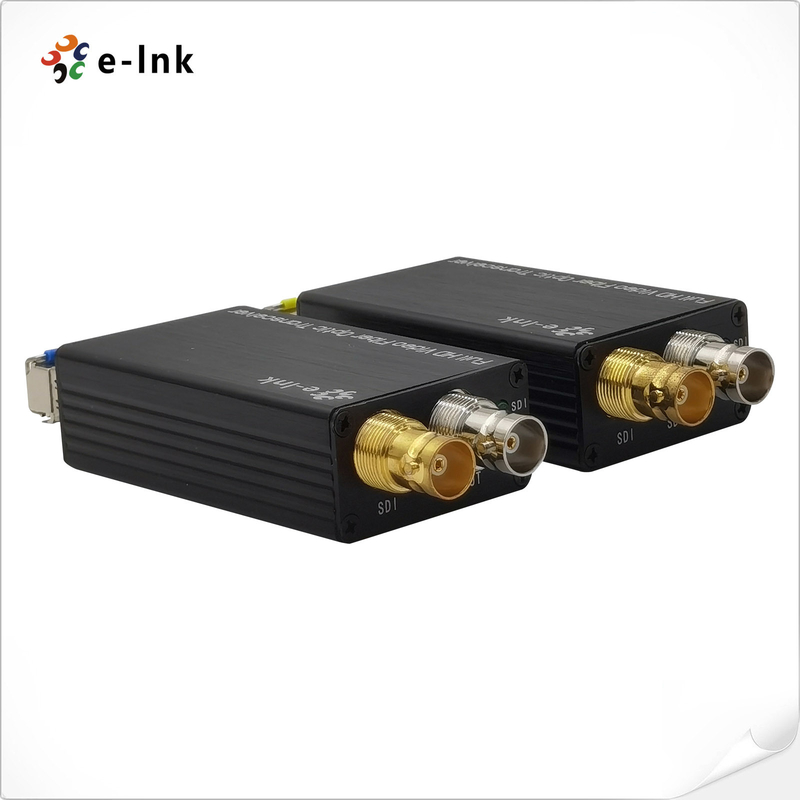

LNK-M3G-BI20 سلسلة محول ألياف 3G/HD-SDI صغير الحجميدعم 1-Cقناةثنائي الاتجاه3G/HD-SDIفيديو (صوت مضمن) عبر كابل الألياف الضوئية. يتضمن محولات الفيديو E-link 3G/HD-SDI عبر الألياف جهاز إرسال وجهاز استقبال واحد لإشارة 1080P 3G/HD-SDI. التعامل مع جميع الأنماط المرضية، إرسال رقمي بالكامل على مستوى البث غير المضغوط. إنه’يستخدم على نطاق واسع في نظام الأمان، ومؤتمرات الفيديو، والبث ومباشر الأحداث وما إلى ذلك.
المؤشرات الفنية
|
واجهة الألياف الضوئية |
|
|
واجهة الألياف |
Sيمبلكس LC |
|
مسافة الإرسال |
0-20 كم (مسافة أخرى متاحة) |
|
الطول الموجي |
1310 نانومتر/1550 نانومتر |
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
فيديو مقاومة الإدخال/الإخراج |
75Ω |
|
جهد الإدخال/الإخراج للفيديو |
نموذجي: 1Vpp, الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
|
معدل بت الفيديو |
الحد الأقصى 3.2 جيجابت/ثانية |
|
الكسب التفاضلي (10%～90% APL) |
<1% |
|
دعم تنسيق SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
معيار فيديو SDI |
270 ميجابت في الثانية (SD-SDI)، 1.485 جيجابت في الثانية/م (HD-SDI) |
|
SMPTE425M3Gb/s Mapping(3G-SDI) |
|
|
واجهة تسلسلية SMPTE424M 3 جيجابت/ثانية (3G-SDI) |
|
|
كهربائي |
|
|
محول الطاقة |
تيار مستمر 5~12V |
|
استهلاك الطاقة |
<5W |
|
مؤشر LED |
|
|
SDI |
فيديو SDI |
|
P/T |
مزود الطاقة |
|
ميكانيكي |
|
|
الأبعاد (الطول × العرض × الارتفاع) |
80 x 40 x 20 مم |
|
Wالوزن |
0.8كجم/زوج |
|
غلاف |
علبة ألومنيوم |
|
خيارات التركيب |
سطح المكتب |
|
بيئي |
|
|
درجة حرارة التشغيل |
-20℃～+70℃ |
|
درجة حرارة التخزين |
-40℃～+80℃ |
|
رطوبة التشغيل |
0~95% |
|
MTBF |
≥100000 ساعة |
معلومات الطلب
|
الموديل |
الوصف |
|
LN K-MHD-BIMM |
صغير الحجم ثنائي الاتجاهHD-SDIإلى محول الألياف،MMF، موصل ألياف LC500 متر، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
|
LNK-MHD-BI20 |
صغير الحجم ثنائي الاتجاهHD-SDI إلى محول الألياف،SMF، موصل ألياف LC20 كم، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
|
LNK-MHD-BI40 |
صغير الحجم ثنائي الاتجاهHD-SDI إلى محول الألياف،SMF، موصل ألياف LC40 كم، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
|
الموديل |
الوصف |
|
LNK-M3G-BIMM |
صغير الحجم ثنائي الاتجاه3G-SDIإلى محول الألياف،MMF، موصل ألياف LC500 متر، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
|
LNK-M3G-BI20 |
صغير الحجم ثنائي الاتجاه3G-SDI إلى محول الألياف،SMF، موصل ألياف LC20 كم، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
|
LNK-M3G-BI40 |
صغير الحجم ثنائي الاتجاه3G-SDI إلى محول الألياف،SMF، موصل ألياف LC40 كم، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
تطبيق
فيديو
