تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
رقم الموديل: LNK-CSFP-1GXX-80
شروط الدفع والشحن
الحد الأدنى لكمية: 1 أجهزة كمبيوتر
الأسعار: قابل للتفاوض
تفاصيل التغليف: عبوة الكرتون
وقت التسليم: 3-12 أيام العمل
شروط الدفع: L/C ، T/T ، Western Union ، Moneygram ، PayPal
القدرة على العرض: 1000 جهاز كمبيوتر شخصي/شهر
درجة حرارة التخزين درجة حرارة التخزين: |
-40 ~ 85 درجة مئوية |
الجهد توريد: |
-0.5 ~ 3.6V |
الرطوبة النسبية: |
0 ~ 90٪ |
درجة حرارة تشغيل العلبة: |
0 ~ 70 درجة مئوية |
العرض الحالي: |
300MA |
طول موجة المدخلات البصرية: |
1260 ~ 1620 نانومتر |
درجة حرارة التخزين درجة حرارة التخزين: |
-40 ~ 85 درجة مئوية |
الجهد توريد: |
-0.5 ~ 3.6V |
الرطوبة النسبية: |
0 ~ 90٪ |
درجة حرارة تشغيل العلبة: |
0 ~ 70 درجة مئوية |
العرض الحالي: |
300MA |
طول موجة المدخلات البصرية: |
1260 ~ 1620 نانومتر |

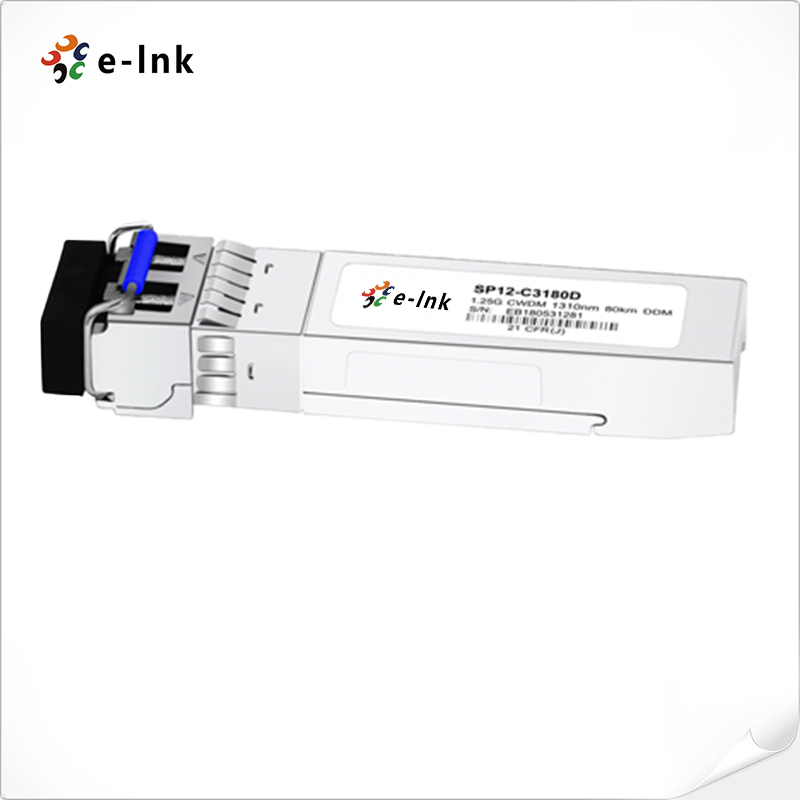

جهاز إرسال واستقبال SFP CWDM بسرعة 1.25 جيجابت في الثانية لمسافة 80 كيلومترًا
المزايا
Ø معدل بيانات يبلغ 1.25 جيجابت في الثانية
Ø جهاز إرسال DFB LD CWDM بـ 18 طول موجي من
Ø 1270 نانومتر إلى 1610 نانومتر، مع خطوة 20 نانومتر
Ø متوافق مع SFP MSA و SFF-8472
Ø متوافق مع SONET OC-24-LR-1
Ø متوافق مع RoHS
Ø مزود طاقة واحد +3.3 فولت
Ø بصمة SFP قابلة للتبديل السريع LC مزدوجة
Ø درجة حرارة التشغيل القياسية: من 0 درجة مئوية إلى +70 درجة مئوية ممتدة: من -20 درجة مئوية إلى +85 درجة مئوية
صناعية: من -40 درجة مئوية إلى +85 درجة مئوية
نظرة عامة
وحدة الإرسال والاستقبال أحادية الوضع من سلسلة LNK-CSFP-1Gxx-80 هي وحدة صغيرة الحجم قابلة للتوصيل للاتصالات البصرية المزدوجة مثل Gigabit Ethernet 1000BASE-ZX و Fiber Channel 1x SM-LC-L FC-PI. وهي مزودة بموصل SFP بـ 20 سنًا للسماح بإمكانية التوصيل السريع. تم تصميم هذه الوحدة للياف الضوئية أحادية الوضع وتعمل عند طول موجي اسمي لطول موجة CWDM. هناك ثمانية عشر طول موجي مركزي متاح من 1270 نانومتر إلى 1610 نانومتر، مع كل خطوة 20 نانومتر.
يستخدم قسم الإرسال ليزر DFB CWDM متعدد الآبار الكمومية ويتوافق مع الليزر من الفئة 1 وفقًا للمعيار الدولي للسلامة IEC-60825. يستخدم قسم الاستقبال كاشف InGaAs مدمجًا مع مضخم أولي (IDP) مثبتًا في رأس بصري و IC مضخم لاحق محدود. تم تصميم سلسلة LNK-CSFP-1Gxx-80 لتتوافق مع SFF-8472.
الفهارس الفنية
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
ملاحظة |
|
قسم الإرسال: |
||||||
|
الطول الموجي المركزي |
λc |
λ-6 |
λ |
λ+7.5 |
نانومتر |
|
|
عرض الطيف (-20 ديسيبل) |
△λ |
|
|
1 |
نانومتر |
|
|
نسبة قمع الوضع الجانبي |
SMSR |
30 |
|
|
ديسيبل |
|
|
طاقة الإخراج البصري |
Pout |
0 |
|
+5 |
ديسيبل مللي واط |
1 |
|
وقت الارتفاع/السقوط البصري |
tr / tf |
|
|
260 |
ps |
2 |
|
نسبة الانقراض |
ER |
8.2 |
|
|
ديسيبل |
|
|
قناع العين للإخراج البصري |
متوافق مع IEEE802.3z (سلامة الليزر من الفئة 1) |
|
||||
|
قسم الاستقبال: |
|
|||||
|
الطول الموجي للإدخال البصري |
λc |
1260 |
|
1620 |
نانومتر |
|
|
زيادة التحميل في جهاز الاستقبال |
Pol |
-8 |
|
|
ديسيبل مللي واط |
3 |
|
حساسية RX |
Sen |
|
|
-24 |
ديسيبل مللي واط |
3 |
|
RX_LOS Assert |
LOS A |
-40 |
|
|
ديسيبل مللي واط |
|
|
RX_LOS De-assert |
LOS D |
|
|
-25 |
ديسيبل مللي واط |
|
|
RX_LOS Hysteresis |
LOS H |
0.5 |
|
|
ديسيبل |
|
|
المواصفات العامة: |
||||||
|
معدل البيانات |
BR |
|
1.063/1.25 |
|
جيجابت/ثانية |
|
|
معدل خطأ البت |
BER |
|
|
10-12 |
|
|
|
الحد الأقصى لطول الوصلة المدعوم على 9/125μm SMF@1.25 جيجابت/ثانية |
LMAX |
|
80 |
|
كم |
|
|
إجمالي ميزانية النظام |
LB |
24 |
|
|
ديسيبل |
|
التطبيق
أنظمة الإرسال البصري الأخرىجيجابت إيثرنت
أنظمة الإرسال البصري الأخرىمفتاح قناة الألياف البنية التحتية
أنظمة الإرسال البصري الأخرىواجهة الموجه/الخادم Ø
أنظمة الإرسال البصري الأخرى
