تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
رقم الموديل: LNK-CSFP-1GXX-120
شروط الدفع والشحن
الحد الأدنى لكمية: 1 أجهزة كمبيوتر
الأسعار: قابل للتفاوض
تفاصيل التغليف: عبوة الكرتون
وقت التسليم: 3-12 أيام العمل
شروط الدفع: L/C ، T/T ، Western Union ، Moneygram ، PayPal
القدرة على العرض: 1000 جهاز كمبيوتر شخصي/شهر
درجة حرارة التخزين درجة حرارة التخزين: |
-40 ~ 85 درجة مئوية |
الجهد توريد: |
-0.5 ~ 3.6V |
الرطوبة النسبية: |
0 ~ 90٪ |
درجة حرارة تشغيل العلبة: |
0 ~ 70 درجة مئوية |
العرض الحالي: |
300MA |
طول موجة المدخلات البصرية: |
1260 ~ 1620 نانومتر |
درجة حرارة التخزين درجة حرارة التخزين: |
-40 ~ 85 درجة مئوية |
الجهد توريد: |
-0.5 ~ 3.6V |
الرطوبة النسبية: |
0 ~ 90٪ |
درجة حرارة تشغيل العلبة: |
0 ~ 70 درجة مئوية |
العرض الحالي: |
300MA |
طول موجة المدخلات البصرية: |
1260 ~ 1620 نانومتر |

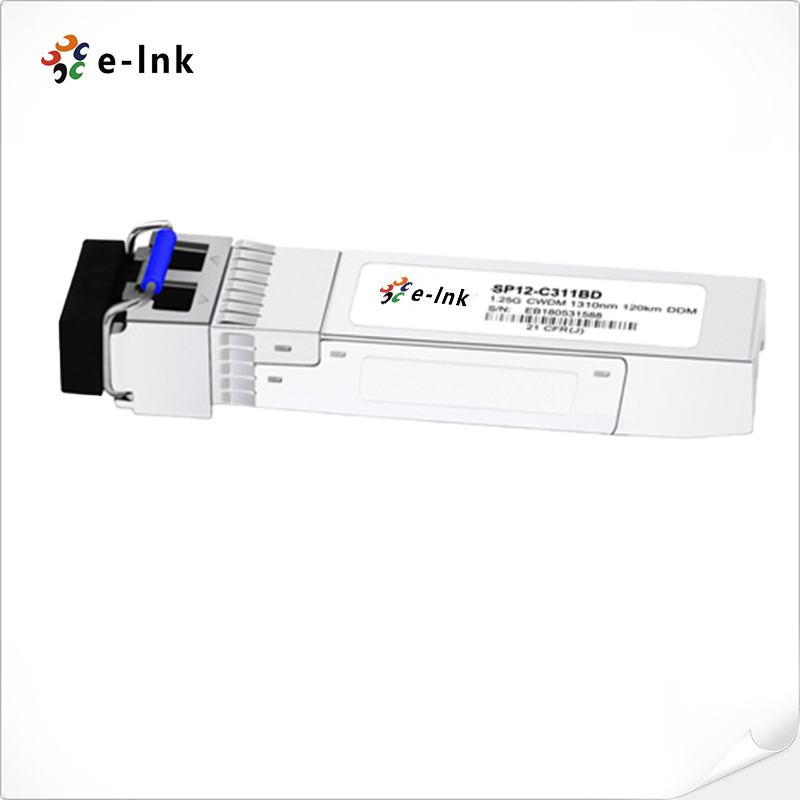

1.25Gb/s 120km CWDM SFP Transceiver
المزايا
معدل بيانات 1.25 جيجابايت في الثانية العملية
Ø جهاز إرسال CWDM DFB LD بطول موجة 18 من
Ø1270nm إلى 1610nm، مع خطوة 20nm
Ø متوافقة مع SFP MSA و SFF-8472
Ø متوافق مع SONET OC-24-LR-1
Ø متوافق مع RoHS
Ø +3.3 فولت مصدر طاقة واحد
Ø SFP Footprint Duplex يمكن توصيله بالشاشة الحارة LC
درجة حرارة الحجرة العاملة القياسية: 0°C إلى +70°C الممتدة: -20°C إلى +85°C
الصناعية: -40°C إلى +85°C
نظرة عامة
The LNK-CSFP-1Gxx-120 series single mode transceiver is small form factor pluggable module for duplex optical data communications such as Gigabit Ethernet 1000BASE-ZX and Fiber Channel 1x SM-LC-L FC-PI. هو مع رابط SFP 20-pin للسماح بقدرة التوصيل الساخن. تم تصميم هذه الوحدة لألياف الوضع الواحد وتعمل على طول موجة اسمي من طول موجة CWDM.هناك ثمانية عشر طول موجة مركزي متاح من 1270nm إلى 1610nm، مع كل خطوة 20nm.
يستخدم قسم جهاز الإرسال ليزر CWDM DFB متعدد الكم ويتوافق ليزر الفئة 1 وفقًا للمعيار الدولي للسلامة IEC-60825.يستخدم قسم المستقبل مكبر أولي كاشف InGaAs متكامل (IDP) مثبت في رأس بصري وIC بعد مكبر الحد.LNK-CSFP-1Gxx-120تم تصميم السلسلة لتكون متوافقة مع SFF-8472.
المؤشرات التقنية
|
المعلم |
الرمز |
دقيقة. |
نموذجي |
(ماكس) |
الوحدة |
ملاحظة |
|
قسم الإرسال: |
||||||
|
طول الموجة المركزي |
λج |
λ-6 |
λ |
λ+75 |
nm |
|
|
عرض الطيف ((-20dB) |
△λ |
|
|
1 |
nm |
|
|
نسبة قمع الوضع الجانبي |
SMSR |
30 |
|
|
ديسيبل |
|
|
قوة الخروج البصرية |
(ب)أخرج |
0 |
|
+5 |
dBm |
1 |
|
وقت الارتفاع / الانخفاض البصري |
tر / tf |
|
|
260 |
ps |
2 |
|
نسبة الانقراض |
الطوارئ |
8.2 |
|
|
ديسيبل |
|
|
قناع العين للخروج البصري |
تتوافق مع IEEE802.3z ((فئة 1 سلامة الليزر) |
|
||||
|
قسم المستقبل: |
|
|||||
|
طول موجة المدخلات البصرية |
λج |
1260 |
|
1620 |
nm |
|
|
الحمل الزائد للمستقبل |
(ب)أول |
-8 |
|
|
dBm |
3 |
|
حساسية RX |
سين |
|
|
-32 |
dBm |
3 |
|
RX_LOS تأكيد |
لوس انجلوسأ |
-40 |
|
|
dBm |
|
|
RX_LOS إلغاء التأكيد |
لوس انجلوسد |
|
|
-32 |
dBm |
|
|
RX_LOS التهاب النسيج |
لوس انجلوسهـ |
0.5 |
|
|
ديسيبل |
|
|
المواصفات العامة: |
||||||
|
معدل البيانات |
BR |
|
1.063/1.25 |
|
جيجابايت/ثانية |
|
|
معدل خطأ البت |
BER |
|
|
10-12 |
|
|
|
الحد الأقصى طول الرابط المدعوم 9/125μm SMF@1.25Gb/s |
(ل)ماكس |
|
120 |
|
كم |
|
|
إجمالي ميزانية النظام |
(إل بي) |
24 |
|
|
ديسيبل |
|
التطبيق
Øجيجابيت الايثرنت
Øمفتاح قناة الألياف البنية التحتية
Øجهاز التوجيه / الخادم واجهة
Øإرسال بصري آخر أنظمة
