تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE, FCC, RoHS
Model Number: LNK-HD-110-20/LNK-3G-110-20
شروط الدفع والشحن
الحد الأدنى لكمية: 1pcs
الأسعار: Negotiated
تفاصيل التغليف: حزمة التصدير القياسية
وقت التسليم: 5-12 أيام العمل
شروط الدفع: T/T ، PayPal
القدرة على العرض: 1000pcs/الفم
درجة حرارة التشغيل:: |
-20 ℃～+70 ℃ |
درجة حرارة التخزين:: |
-40 ℃～+80 ℃ |
رطوبة العمل: |
0 ~ 95 ٪ |
الأبعاد (WXDXH):: |
120 × 105 × 28 مم |
وزن:: |
0.43 كجم/زوج |
غلاف: |
حالة الألومنيوم |
درجة حرارة التشغيل:: |
-20 ℃～+70 ℃ |
درجة حرارة التخزين:: |
-40 ℃～+80 ℃ |
رطوبة العمل: |
0 ~ 95 ٪ |
الأبعاد (WXDXH):: |
120 × 105 × 28 مم |
وزن:: |
0.43 كجم/زوج |
غلاف: |
حالة الألومنيوم |
3G / HD-SDI إلى فائدة محول الألياف
كل واحدالقناة تشمل8قناة صوتية مضمنة
الموازنة التلقائية للأسلاك لضمان سلامة الإشارة
أوتوماتيكيرقفل 270Mbit/s - 1.48Gbit/s - 3Gbit/s
متوافقة مباشرة مع أنظمة الكاميرات HD-SDI
القدرة على نقل الطول على الأقل 10 كم (6.2 ميل) ، حتى 80 كم
مدخل طاقة كتلة المحطة; هـالتبديل والسدادات الساخنة;
إرسال مستوى البث الرقمي الكامل دون ضغط؛
النطاق الديناميكي السوبر البصري وخالي من التعديل.
تقنية الألياف الضوئية WDM/CWDM/DWDM;
1000M نقل الألياف البصرية، سهلة للتحديث؛
نطاق درجة الحرارة الواسع للغاية على مستوى الصناعة (-40°C+85°C), قابلة للتكيف مع مختلف البيئات
3G/HD-SDI إلى محولات الألياف
LNK-HD-110 &سلسلة LNK-3G-110محولات الألياف 3G / HD-SDIيدعم قناة واحدة 3G/ HD-إس دي آي
فيديو(صوت مضمن)& عكس بيانات RS422/485الإشارة المنقولة عبر كابل الألياف الضوئية,
وراقب الإشارة محلياً عبر شبكة 3G/ HD-إخراج الحلقة SDI./ HD-فيديو SDI عبر الألياف
المحولات تتضمن جهاز إرسال واحد ومستقبل واحد لـ 1080P 3G/ HD-إشارة (إس دي آي)
المؤشرات التقنية لـ 3G / HD-SDI إلى محولات الألياف
|
واجهة الألياف البصرية |
|
|
واجهة الألياف |
SالمضطربةFج |
|
مسافة الإرسال |
550م-20كيلومتر |
|
طول الموجة |
1310nm/1550nm |
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
فيديو عائق المدخلات والمخرجات |
75Ω |
|
فولتاج مدخل/خروج فيديو |
نموذجي:1Vpp، الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
|
معدل بتات الفيديو |
ماكس 3.2Gb/s |
|
الربح التفاضلي (10٪)90٪ APL) |
< 1% |
|
معيار فيديو SDI |
270Mbps ((SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s الرسم البياني ((3G-SDI) |
|
|
SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) |
|
|
البيانات |
|
|
الواجهة الفيزيائية |
محطة المسمار الصناعية القياسية |
|
نوع البيانات |
RS422/RS485 الاتجاه العكسي |
|
دعم التردد/المعدل |
الحد الأقصى 115200bps لـ RS422 أقصى 57600bps لـ RS485 |
|
BER |
<10 9 |
|
الكهرباء |
|
|
محول الطاقة |
DC 5~ 25V |
|
استهلاك الطاقة |
<5W |
|
مؤشر LED |
|
|
ب/س |
إمدادات الطاقة |
|
DAT |
البيانات |
|
الميكانيكية |
|
|
الأبعاد (LxWxH) |
120 x105 x28 ملم |
|
Wثمانية |
0.43كيلوغرام/زوج |
|
الغلاف |
غلاف من الألومنيوم |
|
خيارات التثبيت |
صلّة الجدار |
|
البيئة |
|
|
العمل الحرارة |
-20°C+70°C |
|
درجة حرارة التخزين |
-40°C+80°C |
|
العمل الرطوبة |
0~95% |
|
MTBF |
≥100000 ساعة |
معلومات طلب محولات 3G / HD-SDI إلى الألياف

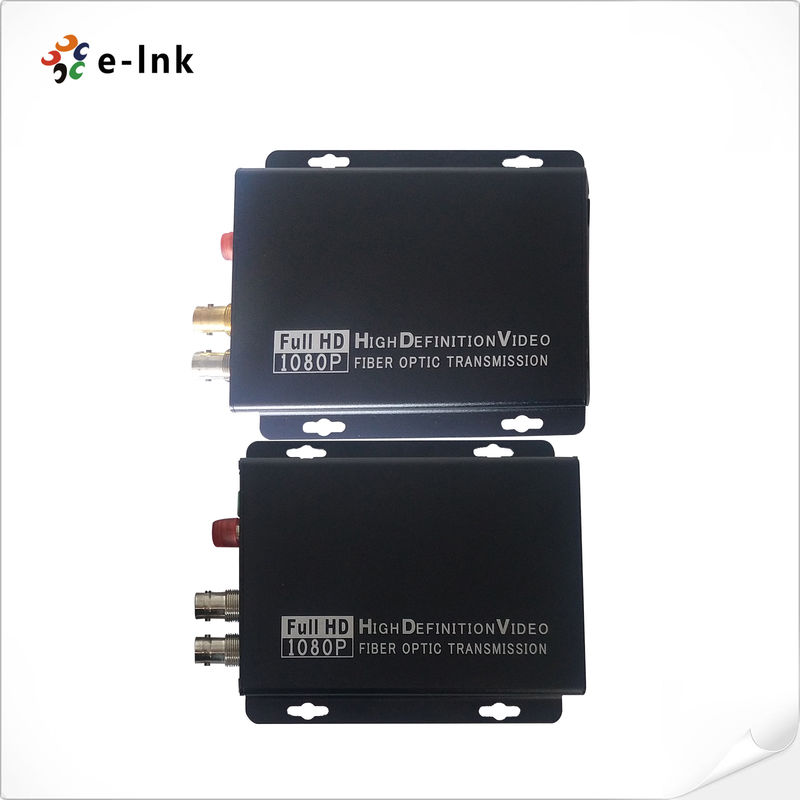

3G / HD-SDI إلى محول الألياف الصورة
فيديو
