تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE, FCC, RoHS
رقم الموديل: LNK-MHD-مم
شروط الدفع والشحن
الحد الأدنى لكمية: 1pcs
الأسعار: Negotiated
تفاصيل التغليف: حزمة التصدير القياسية
وقت التسليم: 5-12 أيام العمل
شروط الدفع: T/T ، PayPal
القدرة على العرض: 1000pcs/الفم
درجة حرارة التشغيل:: |
-20 ℃～+70 ℃ |
درجة حرارة التخزين:: |
-40 ℃～+80 ℃ |
رطوبة العمل: |
5٪ ~ 90٪ دون تكاثف |
الأبعاد (WXDXH):: |
79 × 27 × 18 ملم |
وزن:: |
0.5 كجم/زوج |
غلاف: |
حالة الألومنيوم |
درجة حرارة التشغيل:: |
-20 ℃～+70 ℃ |
درجة حرارة التخزين:: |
-40 ℃～+80 ℃ |
رطوبة العمل: |
5٪ ~ 90٪ دون تكاثف |
الأبعاد (WXDXH):: |
79 × 27 × 18 ملم |
وزن:: |
0.5 كجم/زوج |
غلاف: |
حالة الألومنيوم |
مزايا موسع ميني HD-SDI عبر الألياف
► كلقناة تتضمن8قنوات صوت مضمنة
► معادلة الكابلات الأوتوماتيكية لضمان سلامة الإشارة
► إعادة توقيت أوتوماتيكية 270 ميجابت/ثانية - 1.48 جيجابت/ثانية
► متوافق مباشرة مع أنظمة كاميرات HD-SDI
► قدرة إرسال لمسافات طويلة تصل إلى 80 كم
► مدخل طاقة كتلة طرفية; Hالتبديل السريع والتوصيل السريع;
► إرسال رقمي كامل على مستوى البث غير المضغوط؛
► Sنطاق ديناميكي بصري فائق وخالٍ من التعديل؛
► Fتقنية الألياف الضوئية WDM/CWDM/DWDM;
► نطاق درجة حرارة واسع للغاية على مستوى الصناعة (-20℃~+70℃)، قابلة للتكيف مع البيئات المختلفة؛
نظرة عامة على موسع ميني HD-SDI عبر الألياف
سلسلة LNK-MHD ألياف ميني HD-SDI موسع يدعم قناة واحدةHD-SDI فيديو (الصوت مضمن)
إشارة يتم إرسالها عبر كابل الألياف الضوئية. E-link HD-SDI محولات الفيديو عبر الألياف تتضمن واحدة
جهاز إرسال وجهاز استقبال واحد لـ HD-إشارة SDI. بفضل حجمها الصغير، يمكنها بسهولة الاندماج في أخرى
الأجهزة. إنها تستخدم على نطاق واسع في مجال المراقبة والبث.
المؤشرات الفنية لموسع ميني HD-SDI عبر الألياف
|
واجهة الألياف الضوئية |
|
|
واجهة الألياف |
Sيمبلكس LC |
|
مسافة الإرسال |
550 م - 20 كم |
|
الطول الموجي |
1310 نانومتر/1550 نانومتر |
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
فيديو مقاومة الإدخال/الإخراج |
75Ω |
|
جهد الإدخال/الإخراج للفيديو |
نموذجي: 1Vpp, الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
|
معدل بت الفيديو |
الحد الأقصى 1.48 جيجابت/ثانية |
|
الكسب التفاضلي (10%～90% APL) |
<1% |
|
دعم تنسيق SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
معيار فيديو SDI |
270 ميجابت في الثانية (SD-SDI) |
|
1.485 جيجابت في الثانية (HD-SDI) |
|
|
كهربائي |
|
|
محول الطاقة |
5V DC, واجهة Type-C |
|
استهلاك الطاقة |
<3W |
|
مؤشر LED |
|
|
SDI |
فيديو SDI |
|
P/T |
مزود الطاقة |
|
ميكانيكي |
|
|
الأبعاد (الطول × العرض × الارتفاع) |
79 x 27 x 18 مم |
|
Wثمانية |
0.5 كجم/زوج |
|
غلاف |
علبة ألومنيوم |
|
خيارات التركيب |
سطح المكتب |
|
بيئي |
|
|
درجة حرارة التشغيل |
-20℃～+70℃ |
|
درجة حرارة التخزين |
-40℃～+80℃ |
|
رطوبة التشغيل |
5%~90% غير متكثف |
|
تخزين الرطوبة |
5% ~ 90% غير متكثف |
|
MTBF |
≥100000 ساعة |
معلومات طلب موسع ميني HD-SDI عبر الألياف
|
نموذج |
وصف |
|
LNK-MHD-MM |
محول ميني HD-SDI إلى الألياف، MMF، موصل ألياف LC 500 متر، بما في ذلك جهاز الإرسال والاستقبال، يستخدم بالأزواج |
|
LNK-MHD-20 |
محول ميني HD-SDI إلى الألياف، SMF، موصل ألياف LC 20 كم، بما في ذلك جهاز الإرسال والاستقبال، يستخدم بالأزواج |

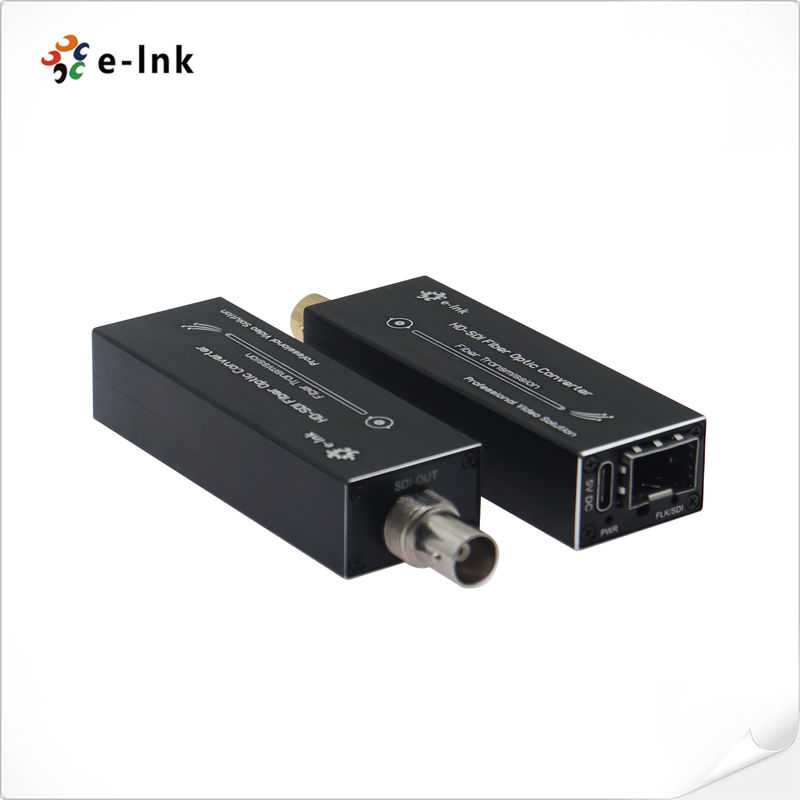

موسع ميني HD-SDI عبر الألياف صورة
تطبيق موسع ميني HD-SDI عبر الألياف
