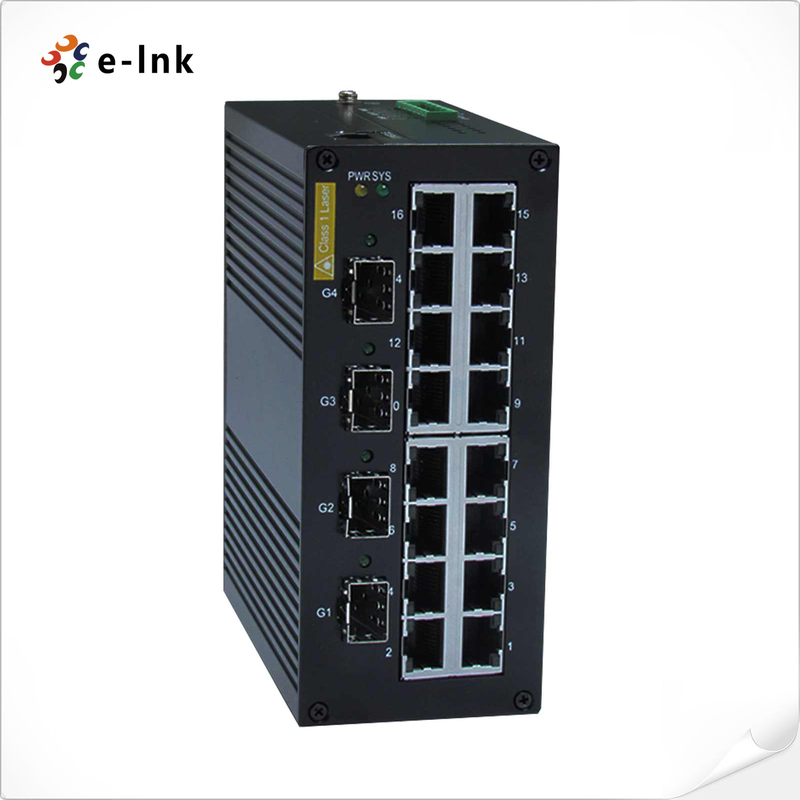

مفتاح Ethernet الصناعي المدار: 16 x 10/100BASETX + 4 x 1000BaseX SFP

النموذج

منافذ 16x10/100BaseTX + 4x1000BaseX (سلاطات SFP)

الفوائد

واجهة سطر الأوامر (CLI) للتكوين السريع للمهام الرئيسية المدارة

بروتوكول حلقة FMC "Fi Ring" (وقت الاسترداد < 20ms) وRSTP/STP لتكرار الشبكة

تجسس IGMP لتصفية حركة البث المتعدد

VLAN القائمة على المنفذ، IEEE 802.1Q VLAN، و GVRP لتسهيل تخطيط الشبكة

دعم مرآة الميناء

دعم قائمة تحكم الوصول (ACL)

التحكم في العواصف لأي مزيج من التحكم في حركة المرور المتعددة الإذاعات والبث والإذاعة

ميزات عالية الجودة لمراقبة حركة البيانات وإدارتها

البوابة الجذعية لاستخدام النطاق الترددي الأمثل

SNMPv3، IEEE 802.1X، HTTPS، وSSH لتعزيز أمن الشبكة

SNMPv1/v2c/v3 لمختلف مستويات إدارة الشبكة

RMON لمراقبة شبكة فعالة وقدرة استباقية

إدارة عرض النطاق الترددي يمنع حالة الشبكة غير المتوقعة

وظيفة قفل الموانئ لحجب الوصول غير المصرح به على أساس عنوان MAC

إنذار تلقائي عن طريق البريد الإلكتروني، مخرج الإرسال

يعمل مع NMS FiVision (برنامج إدارة الشبكة الصناعية) لمراقبة حركة المرور وإصلاح مشاكل الشبكة بسهولة

المواصفات

المعايير

إيه إي إي 8023

الـ IEEE 802.3u

IEEE 802.3z

IEEE 802.1D-2004 لـ STP

IEEE 802.1w لـ STP السريع

الـ IEEE 802.1Q لتسمية VLAN

IEEE 802.1p لفئة الخدمة

IEEE 802.1X لتحديد المصداقية

IEEE 802.3ad لـ Port Trunk مع LACP

IEEE 802.3x لمراقبة التدفق

البروتوكولات

IGMPv1/v2، GVRP، SNMPv1/v2c/v3، عميل DHCP،

TFTP، SMTP، RMON، HTTP، HTTPS، Telnet، Syslog،

SSH، SNMP Inform، SNTP الخادم/العميل

MIB

MIB-II، Ethernet-Like MIB، P-BRIDGE MIB، Q-BRIDGE MIB،

بريدج MIB، RSTP MIB، RMON MIB المجموعة 1, 2, 3, 9

تحكم التدفق

تحكم تدفق IEEE 802.3x، تحكم تدفق الضغط العكسي

خصائص التبديل

طوابير الأولوية: 4

الحد الأقصى لعدد شبكات VLAN المتاحة: 256

نطاق تعريف VLAN: VID 1 إلى 4094

مجموعات IGMP: 256

حجم الجدول: 8K

حجم عازل الحزم: 2 ميجابايت

واجهة

منافذ الألياف: 1000BaseX (منحدرات SFP) ، 100BaseFX

RJ45 الموانئ: 10/100BaseTX التفاوض التلقائي

منفذ وحدة التحكم: RS-232 ((RJ45)

الاتصال بالإنذار: 2 مخرجات رله مع قدرة تحمل التيار 1A@24V

متطلبات الطاقة

التوتر المدخل: 24 VDC (18 إلى 36 VDC) ، مدخلات مزدوجة زائدة

تيار المدخل:

على الوصول 740: <0.55A@24VDC

على Access 746: <0.55A@24VDC

حماية التيار الزائد: حالياً

حماية القطبية العكسية: موجودة

الاتصال: وحدات نهاية ذات 6 جهات اتصال

الخصائص الميكانيكية

غطاء: معدني، حماية IP30

الأبعاد: 60 × 112 × 138.5 ملم

الوزن: 760 غرام

التثبيت: تركيب DIN-Rail ، تركيب الجدار

الحدود البيئية

درجة حرارة العمل:

نماذج الحرارة العريضة: -40 إلى +80°C (-40 إلى 180°F)

الرطوبة النسبية المحيطة: 5 إلى 95% (غير مكثفة)

المعايير والشهادات

السلامة: UL 60950-1

EMI: FCC الجزء 15 الجزء الفرعي B الفئة A، EN 55022 الفئة A

الـ EMS:

EN 61000-4-2 (ESD) المستوى 3، EN 61000-4-3 (RS) المستوى 3،

EN 61000-4-4 (EFT) المستوى 3، EN 61000-4-5 (الارتفاع) المستوى 3،

EN 61000-4-6 (CS) المستوى 3، EN 61000-4-8 المستوى 3

الصدمة: IEC 60068-2-27

سقوط حر: IEC 60068-2-32

الاهتزاز: IEC 60068-2-6

فترة الضمان: 5 سنوات
