تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, FCC, RoHS
رقم الموديل: سلسلة LNK-EF001
شروط الدفع والشحن
الحد الأدنى لكمية: 1pcs
الأسعار: Negotiated
تفاصيل التغليف: حزمة التصدير القياسية
وقت التسليم: 5-12 أيام العمل
شروط الدفع: T/T ، PayPal
القدرة على العرض: 1000pcs/الفم
درجة حرارة التشغيل:: |
-10 درجة مئوية ~ 50 درجة مئوية |
درجة حرارة التخزين: |
-40 درجة مئوية ~ 80 درجة مئوية |
الأبعاد (WXDXH):: |
216x140x31mm (WXDXH) |
وزن القطعة: |
1.25 كجم |
مزود الطاقة: |
AC90V ~ 240V ； DC –48V ； DC +24V |
استهلاك الطاقة: |
≤10W |
درجة حرارة التشغيل:: |
-10 درجة مئوية ~ 50 درجة مئوية |
درجة حرارة التخزين: |
-40 درجة مئوية ~ 80 درجة مئوية |
الأبعاد (WXDXH):: |
216x140x31mm (WXDXH) |
وزن القطعة: |
1.25 كجم |
مزود الطاقة: |
AC90V ~ 240V ； DC –48V ； DC +24V |
استهلاك الطاقة: |
≤10W |

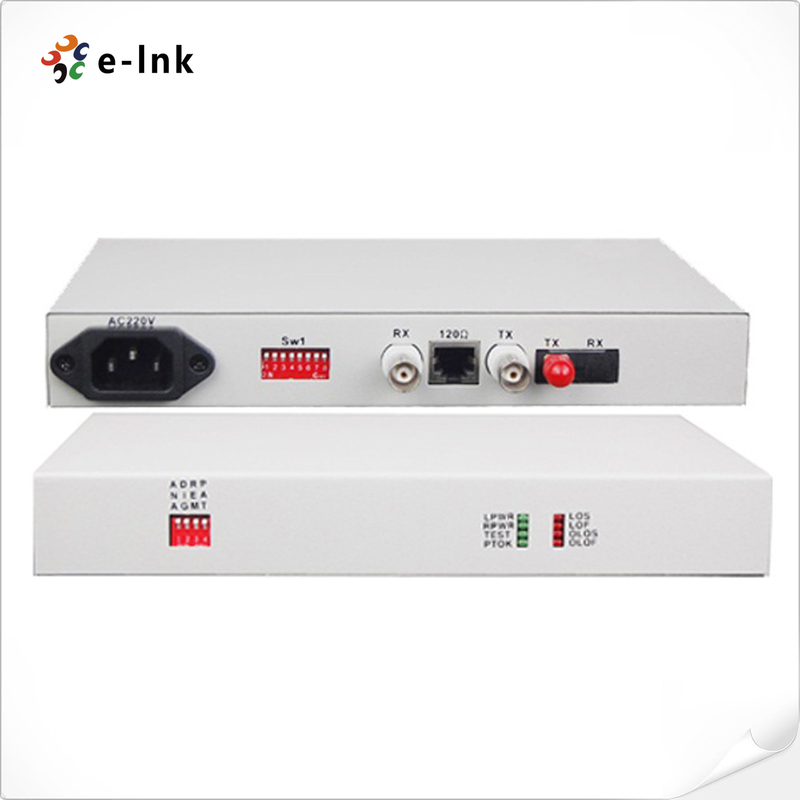

E1 غير مشكل إلى فائدة محول الألياف
·بناء على حق المؤلف الذاتي
·يمكن اكتشاف سبب فقدان الإشارة البصرية هو أن جهاز الطاقة من أو كسر ألياف النقل، وتشير على LED
·توفير عائقين: عدم التوازن 75 أوم والتوازن 120 أوم.
·بعد اختبار صارم ونظام التحقق العملي، والامتثال الكامل للبروتوكول ITU-T V.35(جي)703(جي)704
·لديك ثلاثة وضعية Loop Back: واجهة E1 Loop Back (ANA),واجهة V.35 Loop Back ((DIG)),أمر الواجهة البعيدة V.35 حلقةالعودة(REM)
·لديها وظيفة اختبار رمز عشوائي مزيف، بسهولة خط فتح، يمكن استخدامها كمتحلل 2M بير
·التيار التيار 90~240 فولت، DC-48 فولت، DC+24 فولت، طاقة متواصلة وخالية من القطبية
نظرة عامة على E1 غير المقيدة إلى محول الألياف
هذا الجهاز يوفر واجهة واحدة E1 واجهة بصرية واحدة لتحقيق تحويل واجهة، تحويل معدل واستخراج الفترة الزمنية من E1 إلى البصرية.معدل قناة البيانات هو 2.048Mbps. الجهاز لديه وظيفة اختبار الحلقة بين المجموعات لتسهيل إطلاق المشروع والصيانة اليومية.
(ف)الإشارات التقنية لتحويل الألياف إلى E1
|
المعلم |
المواصفات |
|
الألياف |
|
|
الألياف متعددة الأوضاع |
|
|
نوع الألياف |
50/125mm، 62.5/125mm |
|
أقصى مسافة نقل |
2 كيلومتر 62.5 / 125um ألياف الوضع الواحد ، الضعف (3dbm / km) طول الموجة: 820nm |
|
قوة النقل |
-12dBm (Min) ~-9dBm (Max) |
|
حساسية المستقبل |
-28dBm (دقيقة) |
|
ميزانية الرابط |
16dBm |
|
الألياف ذات الوضع الواحد |
|
|
نوع الألياف |
8/125um، 9/125um |
|
أقصى مسافة نقل |
120 كم |
|
مسافة الإرسال |
0~120km 9 / 125um ألياف الوضع الواحد، الضعف (0.35dbm/km) |
|
موجةأناإنجث |
1310nm/1550nm |
|
قوة النقل |
-9dBm (Min) ~-8dBm (Max) |
|
حساسية المستقبل |
-27dBm (دقيقة) |
|
ميزانية الرابط |
18dBm |
|
واجهة E1 |
|
|
معيار الواجهة |
يلتزمون بالبروتوكول G703 |
|
معدل الواجهة |
n*64Kbps±50ppm |
|
رمز الواجهة |
HDB3 |
|
E1 عائق: |
75Ω (عدم التوازن) ، 120Ω (التوازن) |
|
تسامح الجيتر |
وفقًا للبروتوكول G.742 و G.823 |
|
التخفيف المسموح به |
0 ~ 6dBm |
|
القوة |
|
|
إمدادات الطاقة |
التكييف90V ~ 240V؛العاصمة48 فولت؛DC + 24V |
|
استهلاك الطاقة |
≤10 واط |
|
البعد |
|
|
حجم المنتج (WXDXH) |
216إكس140إكس31ملم |
|
التعبئة البسيطة (WXDXH) |
274X193X84ملم |
|
وزن القطعة |
1.25كيلوغرام |
|
بيئة العمل |
|
|
درجة حرارة العمل |
-10°C ~ 50°C |
|
رطوبة العمل |
5٪ إلى 95٪ (بدون تكثيف) |
|
درجة حرارة التخزين |
-40°C ~ 80°C |
|
رطوبة التخزين |
5٪ إلى 95٪ (بدون تكثيف) |
تطبيق E1 غير المقاوم إلى محولات الألياف
