تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, ROHS, FCC
رقم الموديل: سلسلة LNK-M3G-SMB1V-20
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: $25-369
تفاصيل التغليف: الحزمة القياسية لموسعات الألياف
وقت التسليم: 3-5 أيام عمل
شروط الدفع: L/C ، D/A ، D/P ، T/T ، Western Union ، Moneygram
القدرة على العرض: 10000 زوج / شهر
معيار الإشارة: |
SD-SDI (270 ميجابت في الثانية), HD-SDI (1.485 جيجابت في الثانية), 3G-SDI (2.97 جيجابت في الثانية) |
HD-SDI Jitter: |
<0.2ui (134ps)@100khz ، <1.0ui (673ps)@10hz |
SFP: |
Simplex LC ، 3،125 جيجابت في الثانية. ≤120km مسافة انتقال |
الطول الموجي CWDM: |
1270 ~ 1610 نانومتر، شبكة 20 نانومتر وفقًا لـ ITU-T |
درجة حرارة التخزين: |
-40 ℃～+80 ℃ |
الأبعاد (LXWXH): |
58 × 21 × 20 مم |
معيار الإشارة: |
SD-SDI (270 ميجابت في الثانية), HD-SDI (1.485 جيجابت في الثانية), 3G-SDI (2.97 جيجابت في الثانية) |
HD-SDI Jitter: |
<0.2ui (134ps)@100khz ، <1.0ui (673ps)@10hz |
SFP: |
Simplex LC ، 3،125 جيجابت في الثانية. ≤120km مسافة انتقال |
الطول الموجي CWDM: |
1270 ~ 1610 نانومتر، شبكة 20 نانومتر وفقًا لـ ITU-T |
درجة حرارة التخزين: |
-40 ℃～+80 ℃ |
الأبعاد (LXWXH): |
58 × 21 × 20 مم |

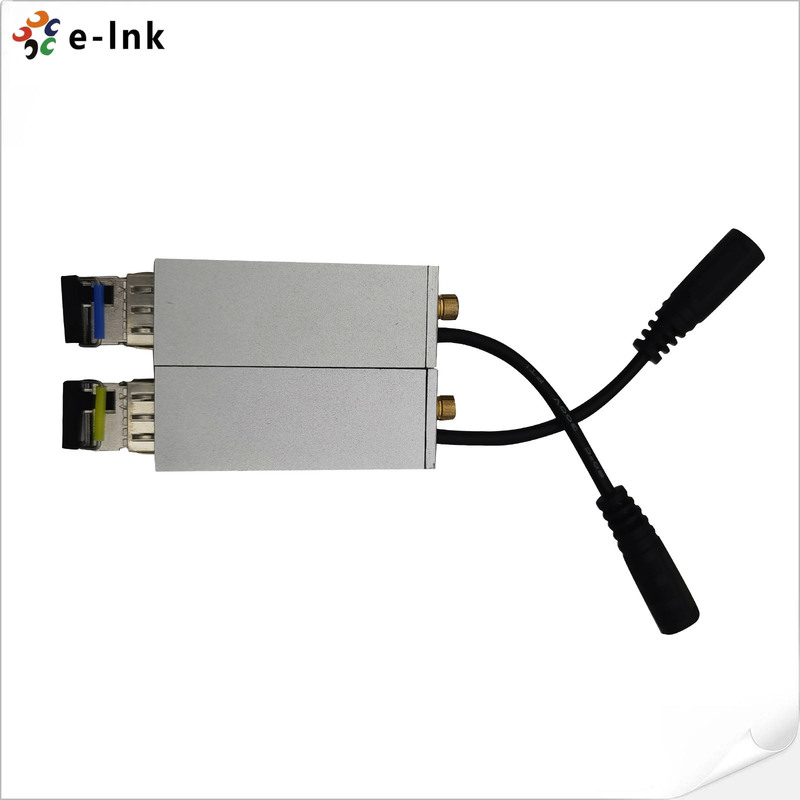

SMB 3G-SDI Micro Extender 120km الاستشعار الآلي CWDM 18Ch SMPTE / DVB-ASI
نظرة عامة
تمثل سلسلة LNK-M3G-SMB1V-20 حلًا متقدمًا لنقل الألياف الضوئية ذو الحجم الدقيق المصمم للبث المحدود بالمساحة وبيئات الفيديو المهنية.هذا الموسع المدمج يوفر نقل قوي لـ 3G-SDIإشارات الفيديو الرقمية عالية الوضوح ، HD-SDI ، و SD-SDI ، جنبا إلى جنب مع القدرة على بث DVB-ASI ، إما من خلال البنية التحتية للألياف أحادية الوضع أو متعددة الأوضاع.
دعم معايير الصناعة الشاملة بما في ذلك SMPTE 424M و 259M و 297M و 310M و 305M (SDTI) ،هذا الموسع الصغير يضمن التوافق الكامل مع معدات البث الحالية وتدفقات العمل الإنتاجيةالنظام يحتوي على تقنية نقل رقمي متطورة من الألياف الضوئية التي تُزيل الحاجة إلى تعديلات يدويةتمكين التشغيل الحقيقي من خلال تشغيل التوصيل والتشغيل مع إجراءات الإعداد المبسطة.
مصممة مع كفاءة الطاقة في الاعتبار، يعمل الموسع على مصدر طاقة واحد 5 فولت مع استهلاك طاقة منخفضة محسّنة،مما يجعلها مثالية لتركيبات الإنتاج المحمولة والمنشآت الحساسة للطاقةيسمح عامل الشكل المدمج بنشر مرن في شاحنات البث وأنظمة حزم الطيران ومرفوفات المعدات ذات المساحة المحدودة حيث المساحة المادية في قسط.
هذا الموسع الصغير مناسب بشكل خاص لجمع الأخبار الإلكترونية، وإنتاج الأحداث الحية، وتطبيقات البث المحمول حيث الموثوقية، الحجم المدمج،وسهولة التشغيل ضروريةيضمن البناء القوي أداءً مستقراً في ظروف الميدان الصعبة مع الحفاظ على جودة إشارة مستوى البث عبر جميع تنسيقات الفيديو المدعومة.
الخصائص
المؤشرات التقنية
| مدخلات SDI | |
| معيار الفيديو | SMPTE424M ، SMPTE292M ، SMPTE259M ، SMPTE297M ، SMPTE310M ، SMPTE305M (SDTI) |
| معيار الإشارة | SD-SDI ((270Mbps) ، HD-SDI ((1.485Gbps) ، 3G-SDI ((2.97Gbps) |
| القرار | 10 بـيت |
| مستوى الإشارة | <80mVp-p |
| عائق | 75Ω |
| المرفق | الشركات الصغيرة والمتوسطة |
| Sإنتاج الـ DI | |
| مستوى الإشارة | 800mVp-p ± 10% |
| وقت الارتفاع / الانخفاض | < 0.8ns |
| HD-SDI Jitter | < 0.2UI ((134ps) @ 100kHz ، < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter | < 0.2UI ((740ps) @ 10Hz ، 0.2UI ((740ps) @ 1kHz |
| عائق | 75Ω |
| المرفق | الشركات الصغيرة والمتوسطة |
| الواجهة البصرية | |
| الـ SFP | مكالمة بسيطة، 3,125 جيجابايت في الثانية، مسافة إرسال ≤120 كم |
| طول موجة SM القياسي | 1310nm، 1550nm |
| طول الموجة CWDM | 1270~1610nm، شبكة 20nm وفقا لITU-T |
| نطاق الحرارة | 0 ~ 70 ̊C |
| الكهرباء | |
| القوة | 5VDC، 1A |
| الاستهلاك | < 5W |
| مؤشر LED | |
| FLT | حالة رابط الألياف (الباعث) |
| FLR | حالة رابط الألياف (المستقبل) |
| PWR | حالة الطاقة |
| الميكانيكية | |
| الأبعاد (LxWxH) | 58 × 21 × 20 ملم |
| الوزن | 100 غرام/زوج |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | سطح المكتب |
| البيئة | |
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية+80 درجة مئوية |
| رطوبة العمل | 0~95% |
| MTBF | ≥100000 ساعة |
معلومات الطلب
| النموذج | الوصف |
| (إل إن كي-إم 3 جي-إس إم بي 1 في 20) | SMB 3G/HD/SD-SDI Optical Micro-Extender، 1310/1550nm، Simplex LC، وضع واحد، 20KM بما في ذلك جهاز الإرسال والإستقبال، تستخدم من قبل الأزواج |
