تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, ROHS, FCC
رقم الموديل: LNK-INS301-5V
شروط الدفع والشحن
الحد الأدنى لكمية: 1pcs
الأسعار: $6.9-79
تفاصيل التغليف: تغليف كرتوني قياسي لفاصل الطاقة PoE
وقت التسليم: 1-3 أيام العمل
شروط الدفع: T/T ، Western Union ، Moneygram ، PayPal
القدرة على العرض: 1000/شهر
معدل المرشح الأمامي:: |
1،488،000pps (1000 ميغابت في الثانية) |
الكابلات:: |
1000Base-T: Cat5 أو أعلى |
المسافة القصوى:: |
CAT5 UTP حتى 100 متر |
معيار PoE:: |
IEEE 802.3af / at Power over Ethernet |
خرج الطاقة:: |
20W 5VDC (الكتلة الطرفية) |
الأبعاد (WXDXH):: |
95 × 70 × 30 مم |
معدل المرشح الأمامي:: |
1،488،000pps (1000 ميغابت في الثانية) |
الكابلات:: |
1000Base-T: Cat5 أو أعلى |
المسافة القصوى:: |
CAT5 UTP حتى 100 متر |
معيار PoE:: |
IEEE 802.3af / at Power over Ethernet |
خرج الطاقة:: |
20W 5VDC (الكتلة الطرفية) |
الأبعاد (WXDXH):: |
95 × 70 × 30 مم |

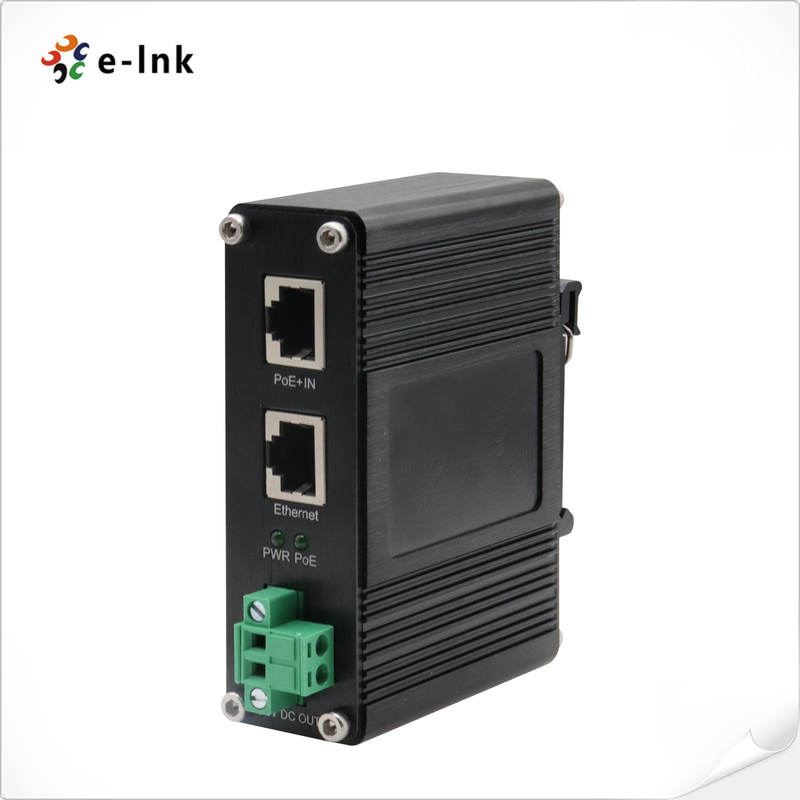

الموديل : LNK-INS301-5V
وصف المنتج والنظرة العامة
تمثل سلسلة LNK-INS301-5V حلاً صناعيًا احترافيًا للطاقة عبر الإيثرنت
تم تصميمه لتوفير كل من اتصال البيانات عالي السرعة وطاقة 5VDC موثوقة للأجهزة غير المدعومة لـ PoE
تتوافق أداة تقسيم PoE+ المتقدمة هذه بشكل كامل مع معايير IEEE 802.3at بينما
تدعم سرعات نقل جيجابت إيثرنت تصل إلى 1000 ميجابت في الثانية عبر شبكة قياسية بطول 100 متر
مسافات. يقوم الجهاز بتحويل طاقة PoE+ بكفاءة إلى خرج 5VDC مستقر من خلال نظام إدارة الطاقة الصناعي
درجة، مما يلغي الحاجة إلى بنية تحتية كهربائية منفصلة و
يقلل بشكل كبير من تكاليف التثبيت لتطبيقات الحوسبة الطرفية.
يتميز ببنية صناعية قوية مع تحمل واسع لدرجة الحرارة وتداخل كهرومغناطيسي
الحماية، يعمل هذا المقسم الموثوق به كجهاز طاقة مثالي (PD) متوافق مع معيار PoE+
المفاتيح والحاقنات بما في ذلك سلسلة LNK-INJ301. يتضمن التصميم المبتكر ميزة التوصيل والتشغيل
وظيفة تتطلب عدم وجود تكوين، بينما تضمن كتلة طرفية لولبية طاقة آمنة
اتصالات لأجهزة 5 فولت المختلفة. مثالي لنشر إنترنت الأشياء وأنظمة التشغيل الآلي الصناعي و
شبكات اللافتات الرقمية، يوفر هذا الحل متعدد الاستخدامات مرونة نشر استثنائية في تحدي
البيئات التي تكون فيها أداء الشبكة وموثوقية الطاقة أمرًا بالغ الأهمية.
يحمي نظام حماية الدائرة المتكاملة الأجهزة المتصلة من ارتفاعات التيار الكهربائي وتقلبات الجهد
التقلبات، مع الحفاظ على الكفاءة المثلى طوال فترات التشغيل الممتدة. هذا فعال من حيث التكلفة
يتيح حل التقسيم التكامل السلس لأجهزة 5 فولت التقليدية في شبكات PoE+ الحديثة،
يوفر قيمة كبيرة لمتكاملي الأنظمة الذين يديرون معماريات الشبكات الموزعة عبر
مرافق التصنيع والمباني الذكية ومنشآت الأمن التي تتطلب توصيل طاقة موثوق به
وقدرات نقل البيانات عالية السرعة.
ميزات رئيسية نقاط
فصل طاقة PoE الاحترافي
يقسم الطاقة والبيانات بكفاءة من مصدر إدخال PoE واحد
تكوين المنفذ المخصص
إدخال RJ-45 PoE واحد + خرج بيانات RJ-45 واحد + كتلة طرفية 5VDC
الحماية البيئية الصناعية
غلاف معدني IP40 مع نطاق تشغيل من -40 درجة مئوية إلى 80 درجة مئوية
ميزات الأمان المتقدمة
حماية مدمجة من ماس كهربائي لإخراج الطاقة
أداء شبكة عالي السرعة
توافق 10/100/1000Base-T مع إرسال 100 متر
دعم معيار PoE العالمي
متوافق مع IEEE 802.3af/at لتوافق واسع
خيارات تركيب مرنة
إمكانية التثبيت على سكة DIN وعلى الحائط
مراقبة الحالة الشاملة
مؤشرات LED متعددة لتشخيص PoE
تصميم صناعي موثوق به
بناء معدني بدون مروحة للبيئات القاسية
المواصفات الفنية والفهارس
|
إيثرنت |
|
|
المعايير: |
IEEE 802.3 10Base-T Ethernet |
|
IEEE 802.3u 100Base-TX Fast Ethernet |
|
|
IEEE 802.3ab 1000Base-T Gigabit Ethernet |
|
|
IEEE 802.3af Power over Ethernet |
|
|
IEEE 802.3at Power over Ethernet Plus |
|
|
نوع المعالجة: |
إلى الأمام |
|
نصف مزدوج، مزدوج كامل |
|
|
معدل تصفية التمرير: |
1,488,000pps (1000 ميجابت في الثانية) |
|
الكابلات: |
1000Base-T: Cat5 أو أعلى |
|
المسافة القصوى: |
Cat5 UTP حتى 100 متر |
|
الواجهة: |
“PoE (الطاقة + البيانات)” منفذ الإدخال: 1 x RJ-45 10/100/1000Base-T |
|
“Data” منفذ الخروج: 1 x RJ-45 10/100/1000Base-T |
|
|
موصل قابس DC Out: 1 كتلة طرفية قابلة للإزالة ذات 2 سنون |
|
|
Power over Ethernet |
|
|
معيار PoE: |
IEEE 802.3af/at Power over Ethernet |
|
عدد الأجهزة التي يمكن تشغيلها: |
1 (DC5V) (تختلف حسب متطلبات طاقة الجهاز؛ لا يمكن أن تزيد عن 20 واط.) |
|
البيئية |
|
|
درجة حرارة التشغيل: |
-40 درجة مئوية إلى80°C (-40°F إلى 176°F) |
|
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
|
الرطوبة النسبية: |
5% إلى 95% بدون تكاثف |
|
MTBF: |
>200,000 ساعة |
|
الكهربائية والميكانيكية |
|
|
الطاقةOutput: |
20W 5VDC (كتلة طرفية) |
|
استهلاك الطاقة: |
25W كحد أقصى. |
|
مؤشرات LED: |
|
|
PWR: |
خرج طاقة 5VDC |
|
POE: |
طاقة PoE في |
|
الأبعاد (العرض × العمق × الارتفاع): |
95 × 70 ×30 مم |
|
الوزن: |
0.25 كجم |
|
الغلاف: |
ألومنيومحالة |
|
خيارات التركيب: |
سكة DIN / تثبيت على الحائط |
|
الموافقات التنظيمية |
|
|
ISO9001 |
|
|
FCC الجزء 15، الفئة أ |
|
|
EN55022:2006+A1: 2007 الفئة أ |
|
|
الحماية من الاندفاع: |
|
|
RJ45: 1KV |
|
|
الطاقة: 500 واط |
|
|
ESD: 4KV/8KV |
|
معلومات الطلب
|
الموديل |
الوصف |
|
LNK-INS301-5V |
مقسّم PoE جيجابت الصناعي IEEE802.3at جهد الخرج 5VDC، أقصى خرج 20 واط عند5VDC, دعم تركيب سكة DIN وتركيب على الحائط، درجة حرارة التشغيل من -40 إلى 80 درجة مئوية |
|
خيارات التركيب |
► مثبت قوس سكة DIN افتراضي؛ يتم تضمين قوس التثبيت على الحائط. |
سيناريوهات التطبيق
تشغيل مستشعرات إنترنت الأشياء وأنظمة الحوسبة المضمنة
دعم وحدات التحكم في التشغيل الآلي الصناعي وأجهزة PLC
تمكين الاتصال لأنظمة الأمان والتحكم في الوصول 5 فولت
توفير تحويل PoE للافتات الرقمية وشاشات العرض
دعم معدات الشبكات في البيئات الصناعية القاسية
