تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, ROHS, FCC
رقم الموديل: LNK-INS301-12V
شروط الدفع والشحن
الحد الأدنى لكمية: 1pcs
الأسعار: $6.9-79
تفاصيل التغليف: تغليف كرتوني قياسي لفاصل الطاقة PoE
وقت التسليم: 1-3 أيام العمل
شروط الدفع: T/T ، Western Union ، Moneygram ، PayPal
القدرة على العرض: 1000/شهر
معدل المرشح الأمامي:: |
1،488،000pps (1000 ميغابت في الثانية) |
الكابلات:: |
1000Base-T: Cat5 أو أعلى |
المسافة القصوى:: |
CAT5 UTP حتى 100 متر |
معيار PoE:: |
IEEE 802.3af / at Power over Ethernet |
خرج الطاقة:: |
20W 12VDC (الكتلة الطرفية) |
الأبعاد (WXDXH):: |
95 × 70 × 30 مم |
معدل المرشح الأمامي:: |
1،488،000pps (1000 ميغابت في الثانية) |
الكابلات:: |
1000Base-T: Cat5 أو أعلى |
المسافة القصوى:: |
CAT5 UTP حتى 100 متر |
معيار PoE:: |
IEEE 802.3af / at Power over Ethernet |
خرج الطاقة:: |
20W 12VDC (الكتلة الطرفية) |
الأبعاد (WXDXH):: |
95 × 70 × 30 مم |

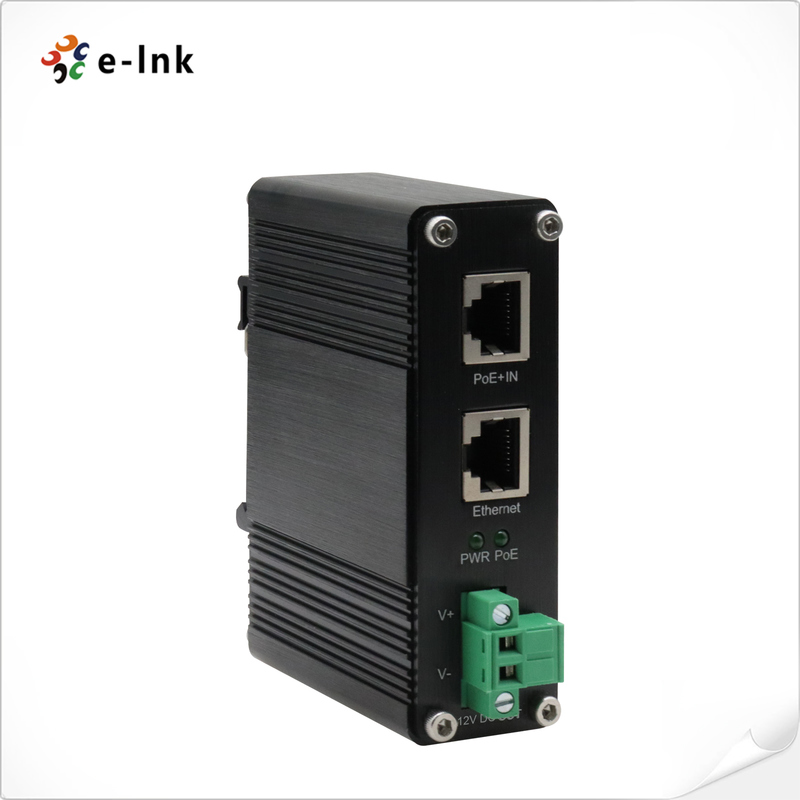

النموذج : LNK-INS301-12V
وصف المنتج ومعاينة
تمثل سلسلة LNK-INS301-12V حلًا صناعيًا من الدرجة المهنية Power over Ethernet
مصممة لتوفير اتصالات البيانات عالية السرعة والطاقة الموثوقة 12VDC للمعدات غير PoE.
هذا المقسّم المتقدم PoE + يحافظ على الامتثال الكامل لمعايير IEEE 802.3at مع دعم
سرعات نقل جيجابيت إيثيرنث تصل إلى 1000 ميجابايت في الثانية عبر مسافات الشبكة القياسية 100 متر.
الجهاز يحول طاقة PoE + بكفاءة إلى مخرج مستقر 12VDC من خلال طاقته الصناعية
نظام الإدارة، والقضاء على الحاجة إلى بنية تحتية كهربائية منفصلة وتقليل بشكل كبير
تكاليف التثبيت لتطبيقات الحوسبة الحافة.
يحتوي على بناء صناعي قوي مع تحمل درجة حرارة واسعة والتداخل الكهرومغناطيسي
الحماية، هذا المقسّم الموثوق بمثابة جهاز محمول مثالي (PD) متوافق مع PoE + القياسية
المفاتيح والمحقن بما في ذلك سلسلة LNK-INJ301.
وظيفة تتطلب تشكيل صفر ، في حين أن كتلة نهاية المسمار تضمن اتصالات الطاقة الآمنة
لأجهزة 12 فولت مختلفة مثالية لنظم الأتمتة الصناعية وشبكات المراقبة الأمنية
منشآت التحكم، هذا الحل متعدد الاستخدامات يوفر مرونة استثنائية في التنفيذ في البيئات الصعبة
حيث تكون أداء الشبكة وموثوقية الطاقة حاسمة.
نظام حماية الدائرة المتكاملة يحمي المعدات المتصلة من زيادات الطاقة والجهد
مع الحفاظ على الكفاءة المثلى خلال فترات التشغيل الممتدة.
حل التقسيم يسمح بالاندماج السلس لأجهزة 12 فولت التقليدية في شبكات PoE + الحديثة ،
تقدم قيمة كبيرة لمكاملي الأنظمة الذين يديرون بنيات الشبكات الموزعة عبر
منشآت التصنيع وأنظمة النقل والمنشآت الخارجية التي تتطلب طاقة موثوقة
إمكانات تسليم ونقل البيانات عالية السرعة للمتحكمين الصناعيين والمستشعرات والاتصالات
المعدات
الخصائص الرئيسية الرصاص
فصل الطاقة المهنية PoE
تقسيم الطاقة والبيانات بكفاءة من مصدر مدخل PoE واحد
تكوين الميناء المخصص
مدخل PoE RJ-45 واحد + مخرج بيانات RJ-45 واحد + كتلة نهاية 12VDC
حماية البيئة الصناعية
غطاء معدني IP40 مع نطاق العمل من -40 °C إلى 80 °C
ميزات السلامة المتقدمة
الحماية المتكاملة للدائرة القصيرة للطاقة المخرجة
أداء الشبكة عالية السرعة
10/100/1000التوافق بين قاعدة T و 100 متر
دعم معيار PoE العالمي
IEEE 802.3af/at متوافقة للتوافق الواسع
خيارات تركيب مرنة
قدرة تثبيت DIN-rail و wall-mount
مراقبة شاملة للحالة
مؤشرات LED متعددة لتشخيص PoE
التصميم الصناعي الموثوق به
البناء المعدني بدون مروحة للبيئات القاسية
المواصفات التقنية والمؤشرات
|
الايثرنت |
|
|
المعايير: |
الـ IEEE 802.3 10Base-T Ethernet |
|
الـ IEEE 802.3u 100Base-TX Fast Ethernet |
|
|
الـ IEEE 802.3ab 1000Base-T Gigabit Ethernet |
|
|
IEEE 802.3af الطاقة عبر الايثنتر |
|
|
الـ IEEE 802.3at طاقة عبر الايثرنت بلس |
|
|
نوع المعالجة: |
إلى الأمام |
|
نصف مزدوج، مزدوج كامل |
|
|
معدل المرشح الأمامي: |
1,488,000pps (1000Mbps) |
|
الكابلات: |
1000Base-T: Cat5 أو أعلى |
|
المسافة القصوى: |
الفئة 5 UTP حتى 100m |
|
واجهة: |
(PoE) (طاقة + بيانات) منفذ الدخول: 1 x RJ-45 10/100/1000Base-T |
|
البيانات المخرج: 1 x RJ-45 10/100/1000Base-T |
|
|
رابط DC Out Plug: 1 كتلة محطة قابلة للإزالة من 2 دبوس |
|
|
(ب)ower عبر ethernet |
|
|
معيار PoE: |
IEEE 802.3af/at الطاقة عبر Ethernet |
|
عدد الأجهزة التي يمكن تشغيلها: |
1 (DC12V) (تختلف حسب متطلبات الطاقة للجهاز؛ لا يمكن أن تكون أكثر من 20 واطاً) |
|
البيئة |
|
|
درجة حرارة العمل: |
-40°C إلى80°C (-40°F إلى 176°F) |
|
درجة حرارة التخزين: |
-40°C إلى 85°C (-40°F إلى 185°F) |
|
الرطوبة النسبية: |
5-95% غير مكثفة |
|
MTBF: |
>200000 ساعة |
|
الكهربائية والميكانيكية |
|
|
القوةأخرجضع: |
20W 12VDC (بلوك الطرف) |
|
استهلاك الطاقة: |
25ماكس. |
|
مؤشرات LED: |
|
|
(ب)و.ر.: |
12VDC مغلق الطاقة |
|
(بوك) |
PoE Power IN |
|
الأبعاد (WxDxH): |
95 × 70 ×30 ملم |
|
وزن: |
0.25 كيلو |
|
الغلاف: |
الألومنيومالقضية |
|
خيارات التثبيت: |
DIN-Rail / الجدار |
|
الموافقات التنظيمية |
|
|
ISO9001 |
|
|
جزء 15 من FCC، الفئة A |
|
|
EN55022:2006+A1: 2007 الفئة A |
|
|
الحماية من التزايد: |
|
|
RJ45: 1KV |
|
|
الطاقة: 500 واط |
|
|
ESD: 4KV / 8KV |
|
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-INS301-12V |
الصناعية IEEE802.3at جيجابيت PoE Splitter فولتة الخروج 12VDC ، أقصى مخرج 20W عند12VDC، دعم تركيب DIN-Rail وتركيب الجدار ، درجة حرارة التشغيل من -40 إلى 80 درجة مئوية |
|
خيارات التثبيت |
تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
سيناريوهات التطبيق
تشغيل أجهزة التحكم في الأتمتة الصناعية وأنظمة PLC
دعم كاميرات المراقبة الخارجية وأجهزة التحكم في الوصول
تمكين الاتصال لنقاط الوصول اللاسلكية الصناعية
توفير PoE لأنظمة مراقبة البنية التحتية للنقل
دعم معدات الشبكة في البيئات الصناعية القاسية
