تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, ROHS, FCC
رقم الموديل: LNK-INS301-19V
شروط الدفع والشحن
الحد الأدنى لكمية: 1pcs
الأسعار: $6.9-79
تفاصيل التغليف: تغليف كرتوني قياسي لفاصل الطاقة PoE
وقت التسليم: 1-3 أيام العمل
شروط الدفع: T/T ، Western Union ، Moneygram ، PayPal
القدرة على العرض: 1000/شهر
معدل المرشح الأمامي:: |
1،488،000pps (1000 ميغابت في الثانية) |
الكابلات:: |
1000Base-T: Cat5 أو أعلى |
المسافة القصوى:: |
CAT5 UTP حتى 100 متر |
خرج الطاقة:: |
20W 19VDC (كتلة الطرفية) |
استهلاك الطاقة:: |
25 واط ماكس. |
الأبعاد (WXDXH):: |
95 × 70 × 30 مم |
معدل المرشح الأمامي:: |
1،488،000pps (1000 ميغابت في الثانية) |
الكابلات:: |
1000Base-T: Cat5 أو أعلى |
المسافة القصوى:: |
CAT5 UTP حتى 100 متر |
خرج الطاقة:: |
20W 19VDC (كتلة الطرفية) |
استهلاك الطاقة:: |
25 واط ماكس. |
الأبعاد (WXDXH):: |
95 × 70 × 30 مم |

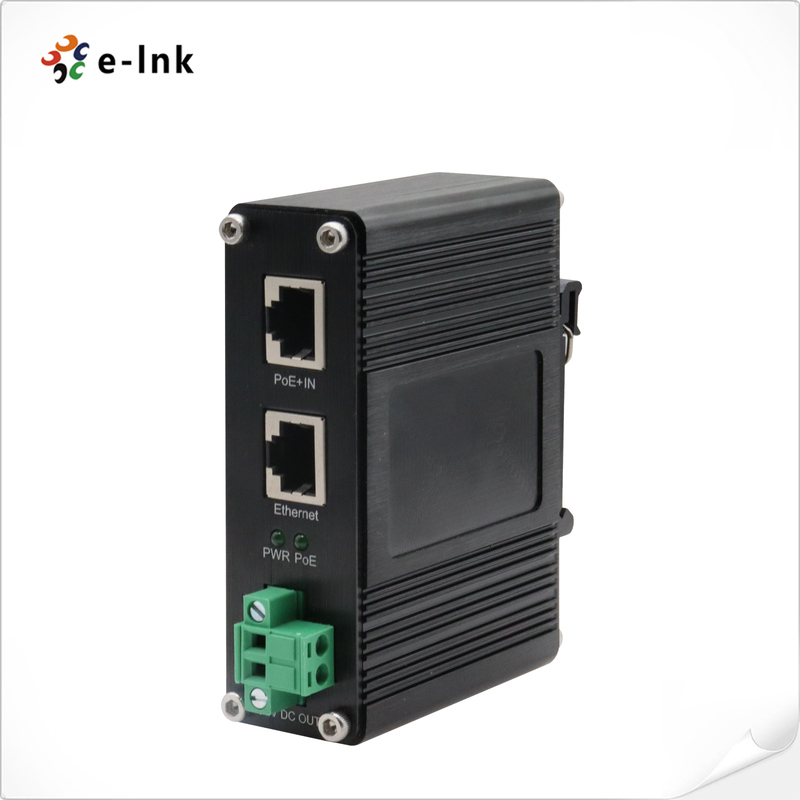

الموديل : LNK-INS301-19V
وصف المنتج والنظرة العامة
تمثل سلسلة LNK-INS301-19V حلاً صناعيًا متطورًا للطاقة عبر الإيثرنت مصمم
لتوفير اتصال بيانات عالي السرعة وتحويل طاقة 19VDC موثوق به للمعدات المتخصصة غير PoE
تحافظ فاصل PoE+ الاحترافي هذا على الامتثال الكامل لمعيار IEEE 802.3at مع دعم
سرعات نقل جيجابت إيثرنت عبر مسافات شبكة قياسية تبلغ 100 متر. الطاقة المتقدمة
يقوم نظام الإدارة بتحويل مدخلات PoE+ بكفاءة إلى خرج 19VDC مستقر من خلال درجة صناعية
تكنولوجيا التحويل، مما يلغي الحاجة إلى بنية تحتية كهربائية منفصلة مع تقليل كبير
تكاليف التركيب لتطبيقات الحوسبة المتخصصة.
يتميز هذا الفاصل عالي الأداء ببنية صناعية قوية مع إدارة حرارية محسنة وتداخل كهرومغناطيسي
الحماية، ويعمل كجهاز طاقة مثالي (PD) متوافق مع المعيار
مفاتيح وحاقنات PoE+ بما في ذلك سلسلة LNK-INJ301. يتطلب التصميم المبتكر والتوصيل والتشغيل
تكوينًا صفريًا، بينما تضمن كتلة الطرفية اللولبية الصناعية اتصالات طاقة آمنة لمختلف
أجهزة 19 فولت. مثالي للمعدات الصناعية المتخصصة وأنظمة الصوت/الفيديو الاحترافية وعالية الطاقة
تطبيقات الشبكات، يوفر هذا الحل متعدد الاستخدامات مرونة نشر استثنائية في متطلبات
البيئات التي تتطلب أداء الشبكة ومتطلبات الجهد الدقيقة.
يحمي نظام الحماية متعدد المراحل المتكامل المعدات المتصلة من اندفاعات الطاقة والجهد
التقلبات وحوادث الدائرة القصيرة مع الحفاظ على الكفاءة المثلى طوال التشغيل الممتد
فترات. يتيح حل التقسيم المتخصص هذا التكامل السلس لأجهزة 19 فولت في PoE+ الحديثة
الشبكات، مما يوفر قيمة كبيرة لمتكاملي الأنظمة الذين يديرون معماريات شبكات معقدة عبر
مرافق التشغيل الآلي الصناعي واستوديوهات البث والمنشآت المتخصصة التي تتطلب طاقة 19VDC مستقرة
قدرات توصيل ونقل بيانات عالية السرعة للمعدات الاحترافية وعالية الطاقة
أجهزة الشبكة.
الميزات الرئيسية الرصاصات
فصل طاقة PoE الاحترافي
يقسم الطاقة والبيانات بكفاءة من مصدر إدخال PoE واحد
تكوين المنفذ المخصص
مدخل PoE واحد RJ-45 + مخرج بيانات واحد RJ-45 + كتلة طرفية 19VDC
الحماية البيئية الصناعية
غلاف معدني IP40 مع نطاق تشغيل من -40 درجة مئوية إلى 80 درجة مئوية
ميزات السلامة المتقدمة
حماية مدمجة من الدائرة القصيرة لإخراج الطاقة
أداء شبكة عالي السرعة
توافق 10/100/1000Base-T مع إرسال 100 متر
دعم معيار PoE العالمي
متوافق مع IEEE 802.3af/at لتوافق واسع
خيارات التركيب المرنة
إمكانية تركيب DIN-rail وتركيب على الحائط
مراقبة الحالة الشاملة
مؤشرات LED متعددة لتشخيص PoE
تصميم صناعي موثوق به
بناء معدني بدون مروحة للبيئات القاسية
المواصفات الفنية والفهارس
|
إيثرنت |
|
|
المعايير: |
IEEE 802.3 10Base-T Ethernet |
|
IEEE 802.3u 100Base-TX Fast Ethernet |
|
|
IEEE 802.3ab 1000Base-T Gigabit Ethernet |
|
|
IEEE 802.3af Power over Ethernet |
|
|
IEEE 802.3at Power over Ethernet Plus |
|
|
نوع المعالجة: |
إلى الأمام |
|
نصف مزدوج، مزدوج كامل |
|
|
معدل تصفية التمرير: |
1,488,000pps (1000Mbps) |
|
الكابلات: |
1000Base-T: Cat5 أو أعلى |
|
أقصى مسافة: |
Cat5 UTP حتى 100 متر |
|
الواجهة: |
“PoE (الطاقة + البيانات)” منفذ الإدخال: 1 x RJ-45 10/100/1000Base-T |
|
“Data” منفذ الخروج: 1 x RJ-45 10/100/1000Base-T |
|
|
موصل قابس DC Out: 1 كتلة طرفية قابلة للإزالة ذات 2 سنون |
|
|
Power over Ethernet |
|
|
معيار PoE: |
IEEE 802.3af/at Power over Ethernet |
|
عدد الأجهزة التي يمكن تشغيلها: |
1 (DC19V) (تختلف حسب متطلبات طاقة الجهاز؛ لا يمكن أن تزيد عن 20 واط.) |
|
بيئي |
|
|
درجة حرارة التشغيل: |
-40 درجة مئوية إلى80°C (-40°F إلى 176°F) |
|
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
|
الرطوبة النسبية: |
5% إلى 95% بدون تكاثف |
|
MTBF: |
>200,000 ساعة |
|
كهربائي وميكانيكي |
|
|
الطاقةOutput: |
20W 19VDC (كتلة طرفية) |
|
استهلاك الطاقة: |
25W كحد أقصى. |
|
مؤشرات LED: |
|
|
PWR: |
19VDC Power OUT |
|
POE: |
PoE Power IN |
|
الأبعاد (العرض × العمق × الارتفاع): |
95 × 70 ×30 مم |
|
الوزن: |
0.25 كجم |
|
الغلاف: |
ألومنيومحالة |
|
خيارات التركيب: |
DIN-Rail / Wall-mount |
|
الموافقات التنظيمية |
|
|
ISO9001 |
|
|
FCC part 15, Class A |
|
|
EN55022:2006+A1: 2007 Class A |
|
|
الحماية من الاندفاع: |
|
|
RJ45: 1KV |
|
|
الطاقة: 500 واط |
|
|
ESD: 4KV/8KV |
|
معلومات الطلب
|
الموديل |
الوصف |
|
LNK-INS301-19V |
فاصل PoE جيجابت الصناعي IEEE802.3at جهد الخرج 19VDC، أقصى خرج 20 واط عند19VDC, دعم تركيب DIN-Rail وتركيب على الحائط، درجة حرارة التشغيل من -40 إلى 80 درجة مئوية |
|
خيارات التركيب |
► مثبت قوس DIN-Rail افتراضي؛ يتم تضمين قوس التثبيت على الحائط. |
سيناريوهات التطبيق
تشغيل وحدات التحكم في التشغيل الآلي الصناعي والأجهزة الآلية
دعم كاميرات PTZ الاحترافية ذات متطلبات الطاقة العالية
تمكين الاتصال لنقاط الوصول اللاسلكية الصناعية
توفير PoE للمعدات الطبية والمختبرية المتخصصة
دعم معدات الشبكات في بيئات درجات الحرارة القصوى
