تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, ROHS, FCC
رقم الموديل: سلسلة LNK-PDH-E4G4-2SFP
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: $150-$200
تفاصيل التغليف: ملحقات الألياف الضوئية HDMI التعبئة والتغليف الكرتوني القياسي
وقت التسليم: 1-3 أيام العمل
شروط الدفع: T/T ، Western Union ، Moneygram ، PayPal
القدرة على العرض: 1000/شهر
نوع الألياف: |
50 / 125um ، 62.5 / 125um |
المتلقي حساسية: |
-28 ديسيبل (دقيقة) |
أقصى مسافة نقل: |
40 كم |
نقل الطاقة: |
-9 ديسيبل مللي واط (الحد الأدنى) ~-8 ديسيبل مللي واط (الحد الأقصى) |
معدل الواجهة: |
ن * 64 كيلوبت في الثانية ± 50 صفحة في الدقيقة |
مزود الطاقة: |
AC180V ~ 260V ； DC –48V ； DC +24V |
نوع الألياف: |
50 / 125um ، 62.5 / 125um |
المتلقي حساسية: |
-28 ديسيبل (دقيقة) |
أقصى مسافة نقل: |
40 كم |
نقل الطاقة: |
-9 ديسيبل مللي واط (الحد الأدنى) ~-8 ديسيبل مللي واط (الحد الأقصى) |
معدل الواجهة: |
ن * 64 كيلوبت في الثانية ± 50 صفحة في الدقيقة |
مزود الطاقة: |
AC180V ~ 260V ； DC –48V ； DC +24V |

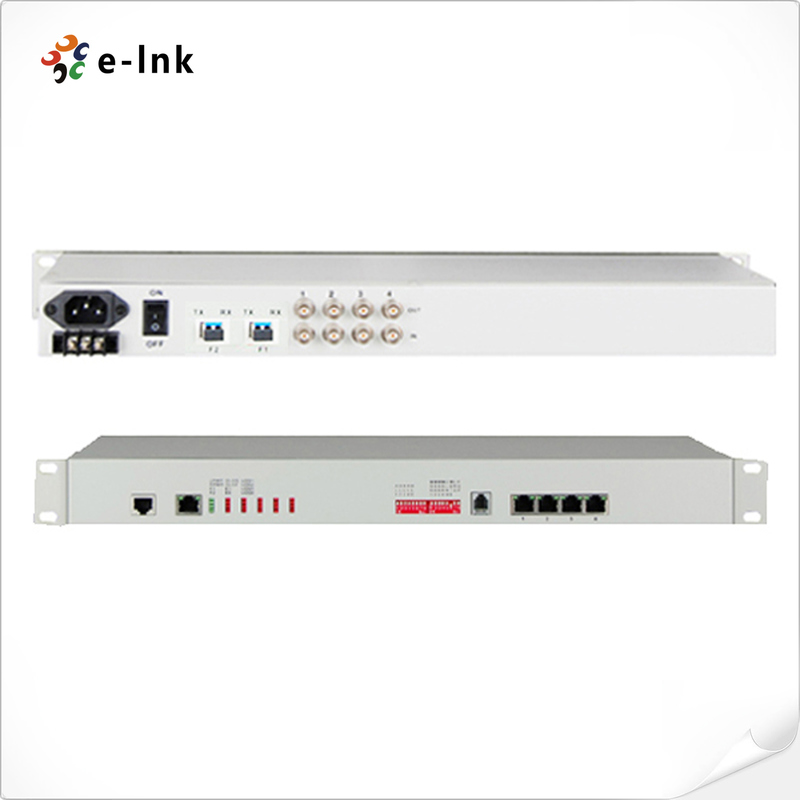

النموذج: سلسلة LNK-PDH-E4G4-2SFP
وصف المنتج ومعاينة
يحتوي على أربع واجهات Gigabit Ethernet مبدلة بالكامل مع دعم شامل لـ VLAN والحركة
إدارة القدرات، وهذا multiplexer قوي يتيح تقسيم الشبكة المتطورة وعرض النطاق الترددي
توفر واجهات التوسع المزدوجة مرونة استثنائية لـ RS232 / RS485 / RS422 غير متزامنة
البيانات، قنوات الصوت، إشارات الصوت E&M، أجهزة التحكم في المفاتيح، وتوصيل إضافي لـ Ethernet مع 2M المخصصة
تخصيص عرض النطاق الترددي لكل قناة. توفر أنظمة مراقبة الأداء المتقدمة وكشف الأخطاء في الوقت الحقيقي
الرؤية في عمليات الشبكة عبر جميع واجهات الخدمة.
التصميم المدمج يتضمن تكامل الكثافة العالية وتكنولوجيا إدارة الطاقة المتقدمة،
كفاءة الطاقة الاستثنائية في البصمة المثلى للمساحة. مع دعم وحدة قابلة للتبادل الساخن
التسامح البيئي، وهذا الحل مثالي لـ 5G الهاتف المحمول الخلفي، وتقارب الشبكة المؤسسية،
- الاتصالات الصناعية الحيوية، ميزات مزدهرة للتزامن وضمان شامل لتقارير الإنذار
العملية الموثوقة في بيئات الشبكة الأكثر تطلبًا ، مما يضع هذا المزاعم PDH كشركة رائدة
اختيار لتطبيقات النقل المتعددة الخدمات الحديثة التي تتطلب E1 قوية وGigabit Ethernet
البنية التحتية المحمية للألياف البصرية.
الخصائص الرئيسية الرصاص
تكنولوجيا الأساس الخاصة
IC ذاتية التطوير مع الكشف الضوئي الديناميكي الشاسع
الحماية على مستوى الناقل
1 + 1 فائدة فائقة من الألياف المزدوجة مع التبديل الآلي للحماية
قدرة الـ Gigabit Ethernet
مفتاح 4 منافذ 10/100/1000M مع VLAN والعزلة المنطقية
واجهة E1 متوافقة مع المعايير
G.703 الامتثال لتكنولوجيا استعادة الساعة الرقمية
التوسع المرن في الخدمة
فتحات توسيع مزدوجة لإشارات البيانات / الصوت / التبديل
إدارة الشبكة الذكية
التحكم عن بعد في الحلقة الخلفية ومراقبة الحالة في الوقت الحقيقي
الإرسال البصري الموسع
مدى 2-120 كم مع مراقبة الطاقة البصرية
إمدادات الطاقة العالمية
إدخال متعدد الجهد مع حماية خالية من القطبية
نظام إنذار شامل
الكشف عن انقطاع الألياف مع إشارة LED مرئية
المواصفات التقنية والمؤشرات
|
المعلم |
المواصفات |
|
الألياف |
|
|
الألياف متعددة الأوضاع |
|
|
نوع الألياف |
50/125 أم، 62.5/125 أم |
|
أقصى مسافة نقل |
5km @ 62.5 / 125um ألياف الوضع الواحد ، الضعف (3dbm / km) طول الموجة: 820nm |
|
قوة النقل |
-12dBm (Min) ~-9dBm (Max) |
|
حساسية المستقبل |
-28dBm (دقيقة) |
|
ميزانية الرابط |
16dBm |
|
الألياف ذات الوضع الواحد |
|
|
نوع الألياف |
8/125um، 9/125um |
|
أقصى مسافة نقل |
40 كيلومتر |
|
مسافة الإرسال |
40km @ 9 / 125um الألياف النمطية الفردية ، الضعف (0.35dbm / km) |
|
طول الموجة |
1310nm |
|
قوة النقل |
-9dBm (Min) ~-8dBm (Max) |
|
حساسية المستقبل |
-27dBm (دقيقة) |
|
ميزانية الرابط |
18dBm |
|
واجهة E1 |
|
|
معيار الواجهة |
يلتزمون بالبروتوكول G703 |
|
معدل الواجهة |
n*64Kbps±50ppm |
|
رمز الواجهة |
HDB3 |
|
E1 عائق: |
75Ω (عدم التوازن) ، 120Ω (التوازن) |
|
تسامح الجيتر |
وفقًا للبروتوكول G.742 و G.823 |
|
التخفيف المسموح به |
0 ~ 6dBm |
|
الايثرنتأناواجهة (10/100M) |
|
|
معدل الواجهة |
10/100/1000Mbps، نصف/كامل التفاوض التلقائي المزدوج |
|
معيار الواجهة |
متوافق مع IEEE 802.3، IEEE 802.1Q (VLAN) |
|
قدرة عنوان MAC |
4096 |
|
المرفق |
RJ45، دعم التشغيل الآلي MDIX |
|
القوة |
|
|
إمدادات الطاقة |
AC180V ~ 260V؛العاصمة48 فولت؛DC + 24V |
|
استهلاك الطاقة |
≤10 واط |
|
البعد |
|
|
حجم المنتج |
19 بوصة 1 يو 485X138X44mm ((WXDXH)) |
|
تغليف بسيط |
522X198X82mm ((WXDXH)) |
|
وزن القطعة |
3 كجم |
|
بيئة العمل |
|
|
درجة حرارة العمل |
-10°C ~ 50°C |
|
رطوبة العمل |
5٪ إلى 95٪ (بدون تكثيف) |
|
درجة حرارة التخزين |
-40°C ~ 80°C |
|
رطوبة التخزين |
5٪ إلى 95٪ (بدون تكثيف) |
سيناريوهات التطبيق
دعم حلول اتصال شبكة الخلفية المتنقلة 5G
تمكين أنظمة التقارب بين شبكات الشركات متعددة الخدمات
تسهيل اتصالات أنظمة التحكم في الأتمتة الصناعية
توفير حلول البنية التحتية للشبكات الذكية للاتصالات
دعم شبكات الاتصال في حالات الطوارئ ذات الأهمية المهمة
