تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: سلسلة LNK-GY
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: US$85-US$139
تفاصيل التغليف: تغليف كرتون قياسي لمحول الألياف البصرية الصناعية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100pcs/شهر
أقصى مسافة نقل: |
2Km @ 62.5/ 125um وضع متعدد |
ربط الميزانية: |
16 ديسيبل |
المتلقي حساسية: |
-28 ديسيبل (دقيقة) |
طول الموجة: |
1310nm |
موصل: |
محطة فينيكس |
خصائص الواجهة: |
تقييم الأثر البيئي RS232 RS422 RS485 |
أقصى مسافة نقل: |
2Km @ 62.5/ 125um وضع متعدد |
ربط الميزانية: |
16 ديسيبل |
المتلقي حساسية: |
-28 ديسيبل (دقيقة) |
طول الموجة: |
1310nm |
موصل: |
محطة فينيكس |
خصائص الواجهة: |
تقييم الأثر البيئي RS232 RS422 RS485 |

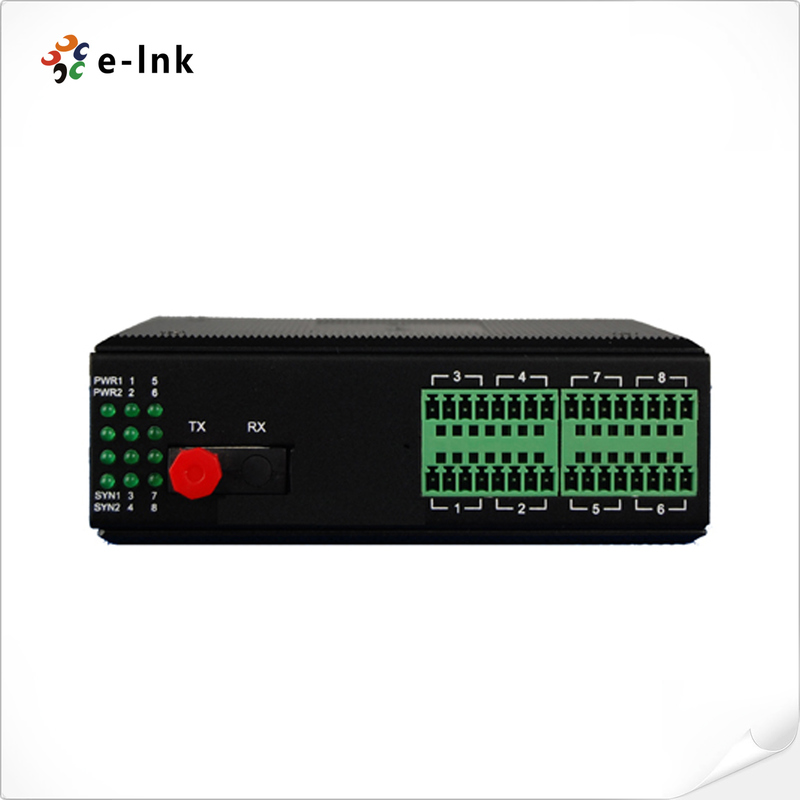

صناعية 4 قناة RS232 RS485 RS422 محول الألياف الإعلامية 20km DIN Rail
النموذج: سلسلة LNK-GY
وصف المنتج ومعاينة
يقدم محول الوسائط الصناعية 1 ~ 4Ch RS232 / RS422 / RS485 المتسلسل للألياف الضوئية ألياف ضوئية قوية
حلول الاتصال لشبكات الاتصالات الصناعية الحيوية.
إنشاء اتصالات موثوقة بين أجهزة متسلسلة متعددة ، تدعم قنوات 1 إلى 4 من RS232 ،
واجهات RS422 و RS485 مع خيارات تكوين منفذ مرنة.
الاتصالات المتسلسلة عبر كابلات الألياف الضوئية المزدوجة القياسية مع توفير نقل موسع
قدرة تصل إلى 20 كيلومترا باستخدام تقنية الألياف الواحدة ثنائية الاتجاه، وتغلب بشكل فعال
قيود المسافة للاتصالات المتسلسلة التقليدية القائمة على النحاس.
تم تصميمه خصيصا لتطبيقات الأتمتة الصناعية، ويتميز هذا المحول متعدد القنوات
التصميم المدمج للسكك الحديدية DIN الذي يحسن استخدام المساحة في خزانات التحكم والصناعية
وتتضمن البنية المقاومة آليات حماية متقدمة
تتجاوز قدرات محولات الوسائط التجارية، بما في ذلك حماية متزايدة من الزيادة،
تحمل درجة حرارة واسعة، وعزل كهربائي لضمان التشغيل المستقر في الضوضاء الكهربائية
هذه الخصائص الصناعية توفر الحصانة الكاملة
التداخلات، مشاكل الحلقة الأرضية، والارتفاعات التي تسببها البرق التي تعطل عادة سلسلة
الاتصالات في منشآت التصنيع والمنشآت الخارجية.
هذا محول الوسائط عالية الأداء يخدم تطبيقات صناعية مختلفة بما في ذلك المصنع
أنظمة الأتمتة وشبكات التحكم في العمليات وأنظمة إدارة المباني حيثما كانت موثوقة
التواصل المتسلسل متعدد القنوات أمر ضروري.
سلامة البيانات عبر جميع المعايير المتسلسلة المدعومة دون الحاجة إلى تكوين البرمجيات أو
تثبيت السائق، في حين أن تكوين القناة المرنة يسمح بالاندماج السلس مع القائمة
مع تصميمها القوي و ميزات الحماية الشاملة
يقدم هذا الحل للمشغلين الصناعيين طريقة موثوقة وفعالة من حيث التكلفة لتوسيع الاتصالات المتسلسلة
المسافات مع ضمان أقصى قدر من وقت التشغيل في البيئات الصناعية المتطلبة.
الخصائص الرئيسية الرصاص
بنية IC الملكية
مبنية على الدوائر المتكاملة التي تم تطويرها بنفسك ، وتوفر معالجة إشارة محسنة ومصداقية نظام محسنة
تصميم واجهة مستقلة متعددة القنوات
منافذ تسلسلية مستقلة قابلة للتكوين 1-4 مع عزل مادي كامل بين جميع القنوات
خيارات تكوين واجهة مرنة
يدعم واجهات RS232/RS422/RS485 مع دعم RS232 ذو 3 أسلاك وإشارات التحكم في تدفق شاملة
التكيف التلقائي مع معدل البود
جميع القنوات المتسلسلة تدعم الكشف التلقائي عن معدل البود من 0 إلى 115,200bps للبيانات غير المتزامنة
الحماية الصناعية من البرق
تلبي معايير IEC61000-4-5 مع حماية 6KV من زيادة الطاقة لكل من التداخلات التفاضلية والوضع المشترك
تقنية العزل الكهربائي المتقدمة
العزل الكهربائي الكامل بين القنوات لمنع الحلقات الأرضية والتداخل عبر القنوات
نطاق تشغيل واسع للجهد
يدعم مدخل طاقة 12-48VDC مع حماية القطبية العكسية لبيئات الطاقة الصناعية
تشغيل درجة حرارة مطولة
نطاق درجة حرارة العمل من -40 °C إلى 85 °C مناسب للتطبيقات الصناعية القاسية
تركيب السكة الحديدية الدينية المدمجة
تصميم كفاءة في استخدام المساحة الأمثل لوضع لوحة التحكم الصناعية والخزانات
أنماط نقل الألياف المزدوجة
يدعم كل من الألياف المزدوجة القياسية والإرسال ثنائي الاتجاه الألياف الواحدة حتى 20km
المواصفات التقنية والمؤشرات
|
الألياف |
|
|
الألياف متعددة الأوضاع:50/125 أم، 62.5/125 أم |
|
|
أقصى مسافة نقل |
2كيلومتر @ 62.5/ 125umمتعددة الوضع |
|
الألياف، الضعف (3dbm/km) طول الموجة |
820nm |
|
قوة النقل |
-12dBm (Min) ~-9dBm (Max) |
|
حساسية المستقبل |
-28dBm (دقيقة) |
|
ميزانية الرابط |
16dBm |
|
الألياف ذات الوضع الواحد:8/125um، 9/125um |
|
|
أقصى مسافة نقل |
20 كم |
|
مسافة الإرسال |
20km @ 9 / 125um الألياف ذات الوضع الواحد، الضعف (0.35dbm/km) |
|
طول الموجة |
1310nm |
|
قوة النقل |
-9dBm (Min) ~-8dBm (Max) |
|
حساسية المستقبل |
-27dBm (دقيقة) |
|
ميزانية الرابط |
18dBm |
|
الرسائل RS232/422/485أناواجهة |
|
|
المعدل |
0-115200Kbps |
|
خصائص الواجهة |
تقييم التأثير الإيجابي RS232 RS422 |
|
المرفق |
محطة فينيكس |
|
بيئة العمل |
|
|
درجة حرارة العمل |
-40°C ~75°C |
|
رطوبة العمل |
5٪ إلى 95٪ (بدون تكثيف) |
|
درجة حرارة التخزين |
-40°C ~ 80°C |
|
ميكانيكية: |
|
|
الأبعاد |
133mm × 40mm × 120mm (H × W × D) |
|
الغلاف |
الحماية IP30، الحجرة المعدنية |
|
التثبيت |
35mm DIN-Rail ، تركيب الجدار |
|
الوزن |
685 جرام |
معلومات الطلب
|
LNK-GYS101 |
الصناعية 1Ch RS232,RS22 أوRS85سلسلةمحول الوسائط الألياف:1xالميناء البصري + 1xRS232/RS485/RS422 (المحطة الافتراضية FC أو SFP أو SC Fiber اختياري) |
|
LNK-GYS102 |
الصناعية2Ch RS232,RS22 أوRS85سلسلة محول الوسائط الألياف:1xالميناء البصري+2بوابة xRS232/RS485/RS422 (المحطة الافتراضية FC أو SFP أو SC Fiber اختياري) |
|
LNK-GYS104 |
الصناعية4Ch RS232,RS22 أوRS85سلسلة محول الوسائط الألياف:1xالميناء البصري+4بوابة xRS232/RS485/RS422 (المحطة الافتراضية FC أو SFP أو SC Fiber اختياري) |
سيناريوهات التطبيق
شبكات الاتصالات المتسلسلة متعددة الأجهزة للأتمتة الصناعية
أجهزة PLC و HMI المصنعة الاتصال بالألياف البصرية
شبكات مراقبة متعددة النقاط لنظام أتمتة المباني
أنظمة مراقبة ومراقبة معدات توزيع الطاقة
تطبيقات التحكم الصناعي في البيئة الخارجيّة القاسية
