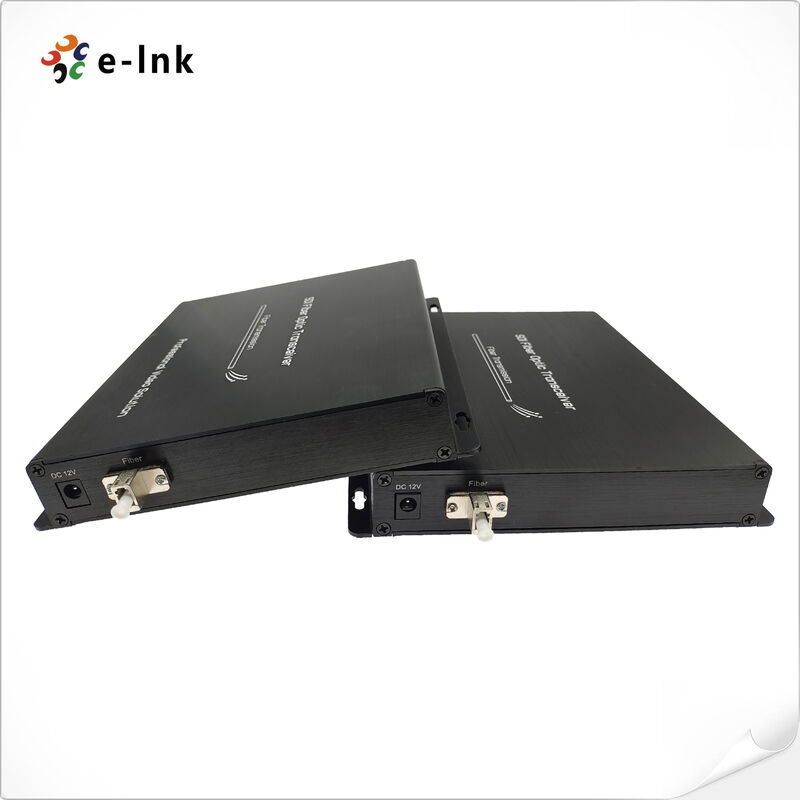

3G-SDI Fiber Extender مع الصوت التناظري RS422 Ethernet Tally Sync 20km
النموذج: LNK-3G2V2BA2D1E1T1S
وصف المنتج ومعاينة
يقدم هذا الموسع 3G-SDI فائبر متقدمة تكامل إشارة شاملة للمحترفين
تطبيقات البث والمراقبة، تدعم بث فيديو ثنائي الاتجاه 3G-SDI مجتمعة
مع إشارات مساعدة متعددة من خلال البنية التحتية للألياف ذات الوضع الواحد.
حل إدارة إشارة كامل يحتوي على فيديو 3G-SDI ثنائي الاتجاه من قناة واحدة، قناة 2
الصوت التناظري إلى الوراء، اتصالات بيانات RS422 ثنائية الاتجاه، اتصال إيثيرنت 100M،
إشارات التسجيل إلى الوراء، وإرسال التزام ثلاثي المستوى التناظري إلى الوراء.
يعمل زوج المستقبلين بسلاسة على كابلات البصرية ذات الوضع الواحد ، مما يوفر مسافة طويلة موثوقة
تمديد الإشارة مع الحفاظ على معايير جودة البث.
مصممة لأداء متفوق في البيئات المطالبة، هذا الموسع الألياف يستخدم المتقدمة
التكنولوجيا البصرية لضمان جودة الفيديو النقية وقدرات المعالجة في الوقت الحقيقي.
واجهة IP تعزز قابلية النظام للتوسع وتضمن التوافق مع البنية التحتية الحديثة للشبكة،
بينما دعم الإشارة الشامل يتيح التحكم الكامل في الإنتاج عن بعد.
تكنولوجيا الإرسال توفر الحصانة الكاملة للتداخل الكهرومغناطيسي، الحلقات الأرضية،
وتدخلات الترددات الراديوية، مما يحسن بشكل كبير من موثوقية النظام وأمن الإشارة مقارنة
إلى أنظمة الكابلات المتجانسة التقليدية.
يدعم الموسع مسافات نقل مرنة تصل إلى 20 كيلومتراً مع تكوينات اختيارية
تمتد إلى 40km، 60km، أو 80km نطاقات، مما يجعلها مناسبة للتركيبات على نطاق واسع وتوزيع
البيئات الإنتاجية. هذا الحل ذو قيمة خاصة لتطبيقات البث المباشر، الرياضة
أماكن، ومرافق التعليم عن بعد، وأنظمة المراقبة عالية الوضوح التي تتطلب نقل إشارات متعددة
من خلال توحيد أنواع إشارة متعددة من خلال اتصال واحد للألياف، النظام
يقلل من تعقيد الكابلات مع توفير اتصال قوي وخالي من التداخل يتجاوز القيود
من الأنظمة التقليدية القائمة على المحاور المتكافئة، التي تضع معايير جديدة لسلامة الإشارة وموثوقية التشغيل
في تطبيقات بث الفيديو المهنية.
الخصائص الرئيسية الرصاص
دمج الألياف متعددة الإشارات
ينقل 1 فيديو ثنائي الاتجاه 3G-SDI ، 2 صوت نظري إلى الوراء ، 1 RS422 ثنائي الاتجاه ، 1 Ethernet ، 1 حساب إلى الوراء و 1 مزامنة ثلاثية المستويات إلى الوراء عبر الألياف الواحدة
التوافق الشامل للمعايير
يدعم صيغ HD-SDI و SD-SDI و DVB-ASI مع عرض النطاق الترددي يتراوح من 19.4Mb / s إلى 2.97Gb / s
تكنولوجيا استعادة الساعة المتقدمة
نظام استرداد الساعة متوافق مع SMPTE 424M (2.97Gb / s) يضمن مزامنة الإشارة الدقيقة
معالجة الفيديو متعددة المعايير
متوافق مع معايير SMPTE 424M و 292M و 259M و 297M لتطبيقات 3G-SDI و HD-SDI و SD-SDI و ASI
النظام البصري المتكامل CWDM
تكنولوجيا CWDM المدمجة مع وحدات SFP لكل مسار إشارة تمكن من تعدد تقسيم طول الموجة
الموازنة الذكية للإشارة
معادلة الكابلات التلقائية بناءً على معدل البيانات المكتشف للحصول على سلامة إشارة مثالية
مراقبة النظام في الوقت الحقيقي
مؤشرات حالة LED التي توفر مراقبة مستمرة للمعلمات التشغيلية الحرجة
قدرة نقل موسعة
يدعم مسافات نقل تصل إلى 20 كم مع تكوينات 40/60/80 كم اختيارية متاحة
تطبيقات البث المهنية
مثالية للبث المباشر، أنظمة مراقبة HD، وبيئات إنتاج الفيديو المهنية
تحسين أمن الإشارة
إرسال الألياف البصرية يوفر الحصانة الكاملة لتداخلات EMI و RF
المواصفات التقنية والمؤشرات
|
واجهة الألياف البصرية |
|
|
واجهة الألياف |
Sالمضطربة(ل)ج |
|
مسافة الإرسال |
20 كيلومتر |
|
طول الموجة |
1310nm/1490nm//1550nm |
|
فيديو 3G-SDI |
|
|
واجهة الفيديو |
BNC |
|
فيديو عائق المدخلات والمخرجات |
75Ω |
|
فولتاج مدخل/مخرج فيديو |
نموذجي:1Vpp، الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
|
معدل بتات الفيديو |
ماكس 3.2Gb/s |
|
الربح التفاضلي (10٪)90٪ APL) |
< 1% |
|
معيار فيديو SDI |
270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s الرسم البياني ((3G-SDI) |
|
|
SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) |
|
|
مدخل الفيديو |
1Ch SDI IN + 1Ch SDI OUT على TX |
|
Vأيدو الخروج |
1Ch SDI IN + 1Ch SDI OUT على RX |
|
أصوتي |
|
|
واجهة الصوت |
3.5 ملم جاك |
|
تنسيق الصوت |
@48KHz |
|
أمدخل الصوت |
1تشاودييو في أو 1Ch مايك + 1Ch الصوت خارج على TX |
|
أمخرج الصوت |
1تشاودييو في أو 1Ch مايك + 1Ch الصوت خارج على RX |
|
البيانات المتسلسلة RS422/485 |
|
|
الواجهة الفيزيائية |
محطة المسمار الصناعية القياسية |
|
نوع البيانات |
RS422/RS485 ثنائي الاتجاه |
|
دعم التردد/المعدل |
الحد الأقصى 115200bps لـ RS422 الحد الأقصى 115200bps لـ RS485 |
|
BER |
< 10 ¢ 9 |
|
Tحليف |
|
|
Tواجهة الحليف |
محطة المسمار الصناعية القياسية |
|
نوع حمولة LED |
يمكن تشغيل مؤشر LED مباشرة |
|
Tمدخلات الحليفة |
(تالي-2+) (تالي-2) |
|
Tالناتج |
(تالي-1+) (تالي-1 - |
|
الايثرنت |
|
|
المعايير |
IEEE 802.3 10Base-T IEEE 802.3u 100BASE-TX تحكم تدفق IEEE 802.3x مزدوج كامل |
|
واجهة |
1 × 10/100BASE-TX RJ45 |
|
وضع العمل |
أالتفاوض باستخدام الافتراض |
|
مزامنة ثلاثية المستويات |
|
|
Sync واجهة |
75ΩبNC |
|
ترجمة: |
انفجار أسود / SDTV مستوى ثنائي / HDTV ثلاثي المستوى |
|
Sحارق |
مزامنة ثلاثية المستويات SMPTE ST 274, ST 276 |
|
خسارة العائد |
46.5 ديسيبل إلى 10 ميغاهرتز |
|
أناnput |
1Ch Sync IN + 1Ch Sync OUT على TX |
|
أوهالناتج |
1Ch Sync IN + 1Ch Sync OUT على RX |
|
الكهرباء |
|
|
إدخال الطاقة |
DC12V 1A |
|
استهلاك الطاقة |
< 6W |
|
مؤشر LED |
|
|
PWR |
إمدادات الطاقة |
|
SDI 1 ~ 8 |
إشارة 3G-SDI |
|
أالتصوير المقطعي |
RJ45 إشارة Ethernet |
|
(لي)NK |
(ل)الحبر حالة |
|
الميكانيكية |
|
|
الأبعاد (LxWxH) |
85 × 70 × 30 ملم |
|
Wثمانية |
1.1 كجم لكل زوج |
|
الغلاف |
غلاف من الألومنيوم |
|
خيارات التثبيت |
الجدار أو سطح المكتب |
|
البيئة |
|
|
درجة حرارة العمل |
-20°C+70°C |
|
درجة حرارة التخزين |
-40°C+80°C |
|
رطوبة العمل |
0~95% |
|
MTBF |
≥100000 ساعة |
سيناريوهات التطبيق
أنظمة البث المباشر والإنتاج متعددة الإشارات
أنظمة التحكم عن بعد للكاميرات المهنية
بث الفيديو والصوت عالي الجودة في أماكن كبيرة
أنظمة التعليم عن بعد ذات جودة البث
موثوقية عالية خارج عمليات البث
