تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: LNK-3G-1BV1T2BD2A1M Series
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: US$685-US$699
تفاصيل التغليف: تغليف كرتوني قياسي لموسع الفيديو SDI
وقت التسليم: 3-5 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100 قطعة/شهر
مسافة الإرسال: |
0-20 كم |
معاوقة إدخال/إخراج الفيديو: |
75Ω |
معدل بتات الفيديو: |
ماكس 3.2 جيجابت / ثانية |
نوع البيانات: |
RS485 (افتراضي) أو RS422 (اختياري)، إشارة التعداد |
إدخال وإخراج الصوت: |
صوت 3.5 ملم |
محول الطاقة: |
تيار مستمر 5 ~ 25 فولت |
مسافة الإرسال: |
0-20 كم |
معاوقة إدخال/إخراج الفيديو: |
75Ω |
معدل بتات الفيديو: |
ماكس 3.2 جيجابت / ثانية |
نوع البيانات: |
RS485 (افتراضي) أو RS422 (اختياري)، إشارة التعداد |
إدخال وإخراج الصوت: |
صوت 3.5 ملم |
محول الطاقة: |
تيار مستمر 5 ~ 25 فولت |

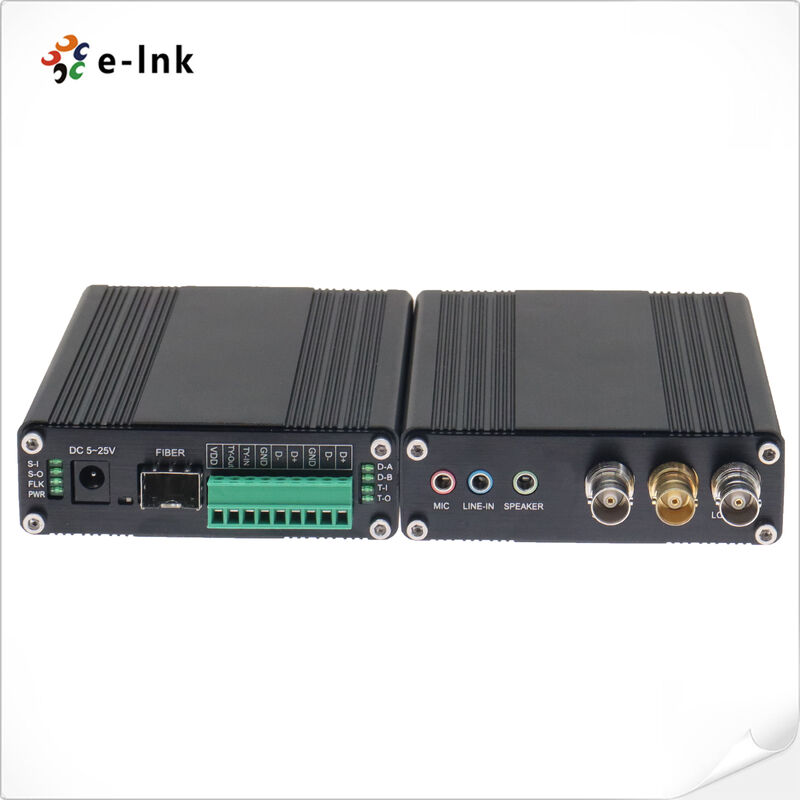

محول الألياف 3G-SDI مع Tally RS485 RS422 ميكروفون صوتي 20km
النموذج: سلسلة LNK-3G-1BV1T2BD2A1M
وصف المنتج ومعاينة
يقدم هذا المحول المتقدم للألياف 3G/HD-SDI تكامل إشارة شامل للمحترفين
تطبيقات بث الفيديو، والتي تجمع بين الفيديو عالي الوضوح مع إشارات مساعدة متعددة من خلال
البنية التحتية الألياف الضوئية واحدة. يحتوي النظام على فيديو 3G / HD-SDI ثنائي الاتجاه قناة واحدة مع
إمكانية الصوت المدمج والانفصال عن الحلقة ، مكملة بإشارة التعداد القناة الواحدة ، القناة الثانية
اتصالات بيانات RS485/RS422 ثنائية الاتجاه، مدخلات صوتية ستيريو خارجية من قناتين و
إدخال الميكروفون القناة. مجموعة كاملة من جهاز الإرسال والمستقبل يضمن إشارة 1080P موثوق بها
الإرسال مع الحفاظ على معايير جودة البث على جميع القنوات.
صممت لتطبيقات مهمة، هذا محول الألياف يظهر استقرار استثنائي
ووضوح الصورة من خلال تكنولوجيا نقل البصرية المتقدمة.
توفر المؤشرات رصدًا بصريًا في الوقت الحقيقي لعملية الجهاز ، مما يتيح الكشف الفوري عن الأخطاء
وتقييم حالة النظام. البناء القوي ودورات معالجة الإشارات المتطورة
ضمان أداء ثابت في البيئات المطالبة، مما يجعلها مناسبة لكل من المناطق الداخلية
المنشآت الخارجية التي تكون فيها موثوقية الإشارة أساسية.
هذا المحول متعدد الألياف يخدم قطاعات صناعية متعددة بما في ذلك النقل الذكي
أنظمة لمراقبة حركة المرور، شبكات الأمن والمراقبة، البث التعليمي في الحرم الجامعي،
ومراقبة الصناعة في الطاقة والكيمياء والصلب والنفط والسكك الحديدية.
تطبيقات تشمل أمن المستودعات ومراقبة الحدود ومراقبة مراكز الحراسة،
بينما تطبيقات البث تشمل بث البرامج التلفزيونية وتغطية الأحداث المباشرة في
الملاعب والملاعب الرياضية. تكنولوجيا نقل الألياف البصرية توفر مناعة كاملة
إلى التداخلات الكهرومغناطيسية، وضمان التشغيل الآمن والموثوق به في الضوضاء الكهربائية
من خلال توحيد أنواع إشارة متعددة من خلال اتصال واحد الألياف، وهذا
الحل يقلل بشكل كبير من تعقيد التثبيت مع توفير أداء متفوق
مقارنة مع الأنظمة التقليدية القائمة على النحاس، ووضع معايير جديدة لعدة إشارات
موثوقية البث في تطبيقات الفيديو المهنية.
الخصائص الرئيسية الرصاص
بث فيديو عالي الجودة ثنائي الاتجاه
فيديو 3G-SDI ثنائي الاتجاه قناة واحدة مع مراقبة الحلقة والدعم الصوتي المدمج
إشارات الاحصاء المهنية
قناة حساب مخصصة لإشارة حالة الكاميرا وتنسيق الإنتاج
الاتصال بالبيانات عبر قناتين
منفذ بيانات RS485/RS422 ثنائي الاتجاه للتحكم في الجهاز ونقل الإشارة
دمج الصوت متعدد القنوات
مدخلات صوتية ستيريو ذات قناتين بالإضافة إلى قناة ميكروفون واحدة لتغطية صوتية شاملة
استعادة إشارة متقدمة
إعادة ضبط تلقائي من 270Mbps إلى 3Gbps لضمان سلامة الإشارة عبر معدلات بيانات مختلفة
دعم الفيديو عالي الوضوح
متوافق مع تنسيقات HDTV بما في ذلك 720P و 1080I و 1080P بدقة 1920 × 1080 @ 60Hz
نقل الألياف الموسع
القدرة على المسافات الطويلة تصل إلى 20 كم عبر كابلات الألياف الضوئية ذات الوضع الواحد
عملية التبادل الساخن
يدعم وظائف المبادلة الساخنة والقفاز الساخن لصيانة النظام دون انقطاع
جودة البث
بث رقمي بالكامل بدون ضغط مع الحفاظ على جودة الفيديو على مستوى البث
نطاق درجة الحرارة الصناعية
درجة حرارة تشغيل واسعة جداً من -20°C إلى +70°C للتنفيذ في بيئة قاسية
المواصفات التقنية والمؤشرات
|
واجهة الألياف البصرية |
|
|
واجهة الألياف |
Sالعضلة العضلية |
|
مسافة الإرسال |
0-20 كم |
|
طول الموجة |
1310nm/1550nm |
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
فيديو عائق المدخلات والمخرجات |
75Ω |
|
فولتاج مدخل/مخرج فيديو |
نموذجي:1Vpp، الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
|
معدل بتات الفيديو |
ماكس 3.2Gb/s |
|
الربح التفاضلي (10٪)90٪ APL) |
< 1% |
|
دعم تنسيق SDI |
625/25 PAL |
|
525/29.97 NTSC، 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
معيار فيديو SDI |
270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s الرسم البياني ((3G-SDI) |
|
|
SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) |
|
|
البيانات أو الحسابات |
|
|
الواجهة الفيزيائية |
محطة المسمار الصناعية القياسية |
|
نوع البيانات |
إشارة RS485 (المعيار الافتراضي) أو RS422 (اختياري) ، إشارة Tally |
|
دعم التردد/المعدل |
الحد الأقصى 115200bps لـ RS422 أقصى 57600bps لـ RS485 |
|
BER |
<10 9 |
|
صوت ستيريو أو ميكروفون |
|
|
مدخلات ومخرجات الصوت |
3.5 ملم صوت |
|
تنسيق الصوت |
@48KHz |
|
الكهرباء |
|
|
محول الطاقة |
DC 5~ 25V |
|
استهلاك الطاقة |
<5W |
|
مؤشر LED |
|
|
ب/س |
إمدادات الطاقة |
|
DAT |
البيانات |
|
الميكانيكية |
|
|
الأبعاد (LxWxH) |
120 x105 x28 ملم |
|
Wثمانية |
1.5 كجم لكل زوج |
|
الغلاف |
غلاف من الألومنيوم |
|
خيارات التثبيت |
صلّة الجدار |
|
البيئة |
|
|
درجة حرارة العمل |
-20°C+70°C |
|
درجة حرارة التخزين |
-40°C+80°C |
|
رطوبة العمل |
0~95% |
|
MTBF |
≥100000 ساعة |
سيناريوهات التطبيق
أنظمة نقل إشارات متعددة للبث المباشر
جهاز التحكم عن بعد للكاميرا المهنية
موقع رياضي بث فيديو وصوت عالي الجودة
أنظمة البث في الفصول الدراسية للتعليم عن بعد
شبكات المراقبة العسكرية والأمنية
