تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: LNK-CWDM-SFP3G-XX60
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: US$175-US$189
تفاصيل التغليف: وحدة إرسال واستقبال SFP تعبئة كرتونية قياسية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100 قطعة/شهر
معدل البيانات: |
3 جيجابايت/ثانية |
نوع الألياف: |
SMF |
الأعلى. مسافة: |
60 كم |
وزن: |
0.025 كجم |
درجة حرارة التشغيل: |
0 درجة مئوية إلى 70 درجة مئوية (32 درجة فهرنهايت إلى 158 درجة فهرنهايت) |
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
معدل البيانات: |
3 جيجابايت/ثانية |
نوع الألياف: |
SMF |
الأعلى. مسافة: |
60 كم |
وزن: |
0.025 كجم |
درجة حرارة التشغيل: |
0 درجة مئوية إلى 70 درجة مئوية (32 درجة فهرنهايت إلى 158 درجة فهرنهايت) |
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |

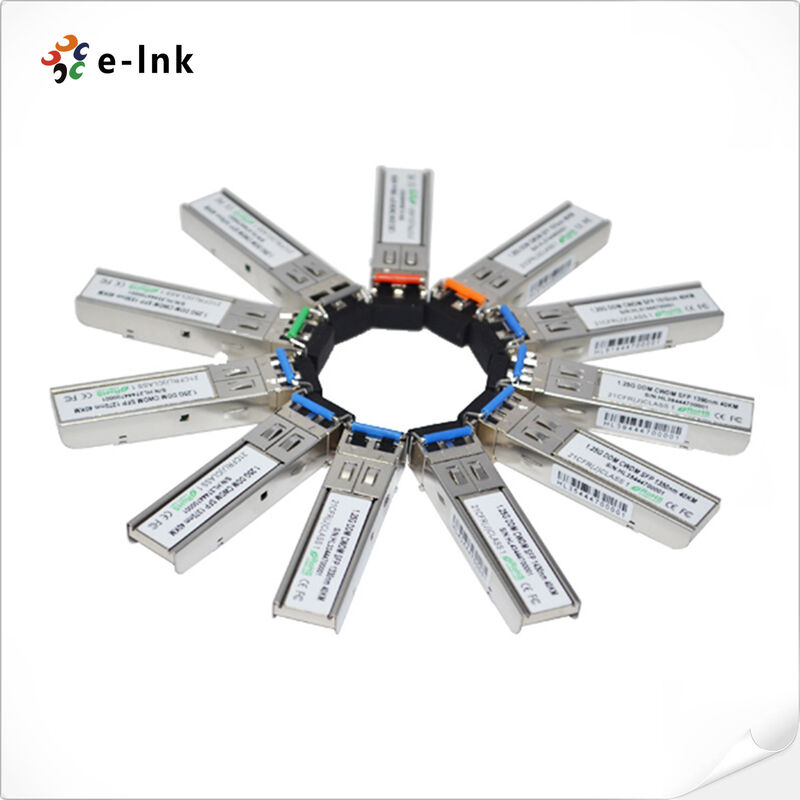

3G-SDI CWDM SFP جهاز الاستقبال البصري 1270-1610nm 60km متوافق مع MSA
النموذج: LNK-CWDM-SFP3G-XX60
وصف المنتج ومعاينة
3G-SDI CWDM 1270 ~ 1610nm 60km الفيديو الرقمي SFP المرسل البصري (MSA) يمثل
الحل المتطور لنقل الفيديو الاحترافي على المدى الطويل،
هذا جهاز الاستقبال البصري عالي الأداء المتوافق مع MSA
يدعم الطيف الكامل لـ 18 طول موجة من 1270nm إلى 1610nm ، مما يتيح كفاءة
مضاعفة عرض النطاق الترددي على البنية التحتية الحالية للألياف ذات الوضع الواحد. تم تصميمها للعمل القوي
عبر معدلات البيانات من 50Mbps إلى 2.97Gbps ، تحافظ الوحدة على سلامة إشارة متفوقة عند معالجة
أنماط أمراضية معقدة SDI ، تضمن أداء موثوق به لـ SMPTE 259M ، SMPTE 344M ، SMPTE
إشارات الفيديو المتوافقة مع SMPTE 424M في بيئات البث المتطلبة.
يحتوي على تقنية بصرية متقدمة، هذا جهاز استقبال الفيديو الرقمي SFP يحقق نقل استثنائي
مسافات تصل إلى 60 كيلومترا مع الحفاظ على جودة إشارة 3Gbps الكاملة ، مما يمثل تقدما كبيرا
في الاتصال بالفيديو لمسافات طويلة. عامل شكل SFP القابل للتوصيل الساخن يضمن التكامل السلس مع البث
الموجات، وموسعات الفيديو، ومعدات تحويل الوسائط، في حين أن تكنولوجيا جهاز إرسال DFB المضبط بدقة
يوفر أداء مستقر في طول الموجة في ظروف بيئية مختلفة.
يتيح المراقبة من خلال واجهة I2C تتبع الأداء في الوقت الحقيقي وقدرات الصيانة الاستباقية ،
ضرورية لعمليات البث الحيوية.
معتمد كمنتجات ليزر من الفئة الأولى تتوافق مع معايير السلامة FDA / CDRH و IEC-60825 ، هذا جهاز الاستقبال البصري
يضمن التشغيل الآمن دون الحاجة إلى تدابير حماية خاصة.
مناسبة لشبكات الفيديو في المناطق الحضرية، وأنظمة البث الموزعة في الحرم الجامعي، وإنتاج الأحداث على نطاق واسع
يتطلب هذا الحل البث ومتكاملات النظام لتحقيق أقصى قدر من
البنية التحتية للألياف بينما تحقق جودة فيديو ذات مستوى البث عبر مسافات طويلة، ووضع معايير جديدة
لنقل الفيديو عالية الأداء وفعالة من حيث التكلفة في التطبيقات البثية والمهنية AV من الجيل التالي.
الخصائص الرئيسية الرصاص
الامتثال لمعايير الفيديو المهنية
متوافقة بالكامل مع مواصفات SMPTE 297-2006 لنقل الفيديو في مستوى البث
نطاق تشغيل واسع النطاق
يدعم معدلات البيانات من 50 ميجابايت / ثانية إلى 2.97 جيجابايت / ثانية عبر معايير SD-SDI و HD-SDI و 3G-SDI
إرسال المسافة الممتدة
يحقق نقل فيديو موثوق به يصل إلى 60 كم عبر الألياف أحادية الوضع بمعدلات 3G-SDI
سلامة الإشارة الشاملة
يحافظ على أداء قوي مع دعم نمط المرض لجميع تنسيقات SDI الرئيسية
تكنولوجيا CWDM متعددة الأطوال
جهاز إرسال DFB بطول موجة 18 يغطي كامل طيف CWDM من 1270nm إلى 1610nm
تثبيت قابل للتبادل الساخن
عامل شكل SFP القياسي يتيح التشغيل والصيانة السلسة
التشغيل المشترك للمعايير الصناعية
تتوافق بالكامل مع مواصفات SFP MSA للتوافق العالمي
مراقبة الأداء في الوقت الحقيقي
وظائف التشخيص الرقمي عبر واجهة I2C لإدارة النظام الشاملة
إدارة الطاقة بكفاءة
مصدر طاقة واحد + 3.3 فولت مع تصميم محسّن لخفض استهلاك الطاقة
التشغيل الحراري الممتد
مجموعة واسعة من درجات حرارة الحالة التشغيلية من 0°C إلى +70°C تضمن الأداء المستقر
الامتثال للسلامة البيئية
تلبي متطلبات السلامة والسلامة في العمل ومعايير التصنيع الخالية من الرصاص للتنفيذ الآمن
المواصفات التقنية والمؤشرات
|
المعايير: |
INF-8074i SFP (عامل الشكل الصغير Plug gable) جهاز الاستقبال |
|
SFF-8472 واجهة مراقبة التشخيصية للمستقبل |
|
|
SMPTE 259M-2008 SDTV الإشارة الرقمية / بيانات واجهة رقمية متسلسلة (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 جيجابايت في الثانية إشارة / بيانات واجهة سلسلة (HD-SDI) |
|
|
واجهة رقمية متسلسلة SMPTE 344M-2000 540 Mbps |
|
|
SMPTE 424M-2006 3Gbps إشارة / بيانات واجهة متسلسلة (3G-SDI) |
|
|
أبيالرقم |
LNK-CWDM-SFP3G-XX60 |
|
عامل الشكل |
جهاز استقبال فيديو SFP |
|
دنسبة |
3 جيجابايت/ثانية |
|
Wالطول المتوسط |
1270~1610nm |
|
Fالنوع iber |
Sالـ MF |
|
أقصى مسافة |
60 كم |
|
أوهالمكونات |
دFB/أ.ب.د. |
|
قوة جهاز الإرسال |
-2 ~ 4 ديسيبل |
|
Eنسبة الانقراض |
> 5 ديسيبل |
|
حساسية المستقبل |
< -28 ديسيبل |
|
Rأيّ تحمّل مفرط |
>-10 ديسيبل |
|
المرفق |
المجموعة المزدوجة |
|
دالمراقبة التشخيصية (DDM) |
Support كمعيار افتراضي |
|
الوزن |
0.025 كيلوغرام |
|
درجة حرارة العمل |
0°C إلى 70°C (32°F إلى 158°F) |
|
درجة حرارة التخزين |
-40°C إلى 85°C (-40°F إلى 185°F) |
|
أالتطبيق |
SMPTE 424M (2.97Gb / s) |
|
SMPTE 292M (1.485Gb / s) |
|
|
SMPTE 259M (270/360Mb/s) |
|
|
محول الألياف 3G-SDI/HD-SDI/SD-SDI |
|
|
أجهزة توجيه الفيديو الرقمية ذات الكثافة العالية والمفاتيح |
|
|
كاميرات البث، كاميرات HD أو أنظمة مراقبة |
|
|
MTBF |
> 200،000 ساعة |
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-CWDM-SFP3G-2760 |
3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1270nm ، 60km ، LC ، DDMI ، MSA |
|
LNK-CWDM-SFP3G-2960 |
3Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1290nm، 60km، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-3160 |
3Gb/s SDI CWDM SFP المرسل البصري الفيديو، 1310nm، 60km، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-3360 |
3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1330nm ، 60km ، LC ، DDMI ، MSA |
|
LNK-CWDM-SFP3G-3560 |
3Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1350nm، 60km، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-3760 |
3Gb/s SDI CWDM SFP المرسل البصري الفيديو، 1370nm، 60km، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-3960 |
3Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1390nm، 60km، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-4160 |
3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1410nm ، 60km ، LC ، DDMI ، MSA |
|
LNK-CWDM-SFP3G-4360 |
3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1430nm ، 60km ، LC ، DDMI ، MSA |
|
LNK-CWDM-SFP3G-4560 |
3Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1450nm، 60km، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-4760 |
3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1470nm ، 60km ، LC ، DDMI ، MSA |
|
LNK-CWDM-SFP3G-4960 |
3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1490nm ، 60km ، LC ، DDMI ، MSA |
|
LNK-CWDM-SFP3G-5160 |
3Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1510nm، 60km، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-5360 |
3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1530nm ، 60km ، LC ، DDMI ، MSA |
|
LNK-CWDM-SFP3G-5560 |
3Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1550nm، 60km، LC، DDMI، MSA |
|
LNK-CWDM-SFP3G-5760 |
3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1570nm ، 60km ، LC ، DDMI ، MSA |
|
LNK-CWDM-SFP3G-5960 |
3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1590nm ، 60km ، LC ، DDMI ، MSA |
|
LNK-CWDM-SFP3G-6160 |
3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1610nm ، 60km ، LC ، DDMI ، MSA |
سيناريوهات التطبيق
أنظمة نقل إشارات البث على مسافات طويلة
توزيع الفيديو على شبكة المنطقة الحضرية
شبكات مراقبة الفيديو الكبيرة في الحرم الجامعي
الإنتاج عن بعد والبث الخارجي
مشاريع توسيع قدرة الألياف القائمة على CWDM
