تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: LNK-CWDM-SFP1G-XX20
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: US$49-US$59
تفاصيل التغليف: وحدة إرسال واستقبال SFP تعبئة كرتونية قياسية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100 قطعة/شهر
معدل البيانات: |
1.485 جيجابايت/ثانية |
نوع الألياف: |
SMF |
مكونات بصرية: |
DFB / رقم التعريف الشخصي |
موصل: |
Duplex LC |
وزن: |
0.025 كجم |
متبف: |
> 200000 ساعة |
معدل البيانات: |
1.485 جيجابايت/ثانية |
نوع الألياف: |
SMF |
مكونات بصرية: |
DFB / رقم التعريف الشخصي |
موصل: |
Duplex LC |
وزن: |
0.025 كجم |
متبف: |
> 200000 ساعة |

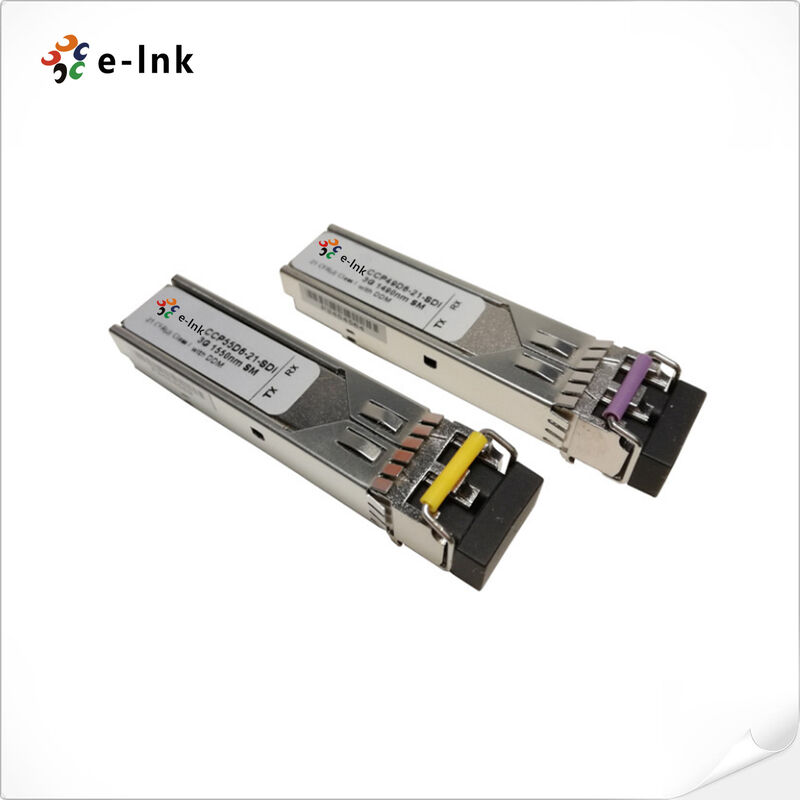

HD-SDI CWDM SFP Optical Transceiver 1270-1610nm 20km متوافق مع MSA
النموذج: LNK-CWDM-SFP1G-XX20
وصف المنتج ومعاينة
جهاز HD-SDI CWDM 1270 ~ 1610nm 20km Digital Video SFP Optical Transceiver (MSA) يوفر موثوقة ،
نقل الفيديو عالي الكثافة لتطبيقات البث المهني والمراقبة.
جهاز الاستقبال البصري يدعم الطيف الكامل لـ 18 طول موجة CWDM من 1270nm إلى 1610nm ، مما يتيح
الاستفادة الفعالة من البنية التحتية الحالية للألياف ذات الوضع الواحد. تم تصميمها للعمل المستقر عبر معدلات البيانات
من 50Mbps إلى 1.485Gbps ، تضمن الوحدة سلامة إشارة قوية عند معالجة أنماط SDI المرضية ،
ضمان أداء ثابت لإشارات الفيديو المتوافقة مع SMPTE 259M و SMPTE 344M و SMPTE 292M.
مصممة للتنفيذ المرن، هذا الجهاز الإرسالي الرقمي SFP يحقق مسافات نقل تصل إلى 20
الكيلومترات مع الحفاظ على جودة إشارة 1.5Gbps، مما يجعلها مثالية للفيديو في جميع أنحاء الحرم
الشبكات. عامل شكل SFP يمكن توصيله ساخنًا يضمن التكامل المباشر مع مجموعة واسعة من البث
المعدات ، بما في ذلك أجهزة توجيه الفيديو والموسعات ومحولات الوسائط. تكنولوجيا جهاز إرسال DFB المتقدمة
يوفر استقرارًا دقيقًا في طول الموجة ، في حين أن التشخيص الرقمي المدمج عبر واجهة I2C يسمح بالتشخيص في الوقت الحقيقي
مراقبة الأداء وإدارة النظام.
معتمد على التشغيل الآمن، هذا جهاز الاستقبال البصري يلبي معايير الصناعة ذات الصلة
البيئات المهنية. القدرة على تقسيم طول الموجة CWDM تمكن من توسيع نطاق النطاق الترددي بشكل كبير
دون الحاجة إلى تركيب ألياف إضافية، وتقدم حل فعال من حيث التكلفة للمذيعين،
المدمجين، ومشغلي الشبكات. هذا جهاز الاستقبال مناسب بشكل خاص لمراقبة عالية الوضوح
أنظمة، توزيع البث متعدد القنوات، شبكات التعلم عن بعد، وإعدادات إنتاج الأحداث حيث
هناك حاجة إلى بث فيديو موثوق بجودة عالية على مسافات متوسطة.
الخصائص الرئيسية الرصاص
الامتثال لمعايير بث الفيديو
متوافقة بالكامل مع مواصفات SMPTE 297-2006 لتطبيقات بث الفيديو المهنية
دعم معدل بيانات عالية الوضوح
يعمل بسرعة من 50 ميجابايت في الثانية إلى 1.485 جيجابايت في الثانية لإشارات SD-SDI و HD-SDI
إرسال محسّن على مسافة بعيدة
يوفر بث فيديو موثوق به يصل إلى 20 كم عبر الألياف أحادية الوضع بمعدلات HD-SDI
قدرة قوية على معالجة الإشارات
يحافظ على سلامة الإشارة مع دعم النمط المرضي لتنسيقات SDI و HD-SDI
دعم الطيف الكامل لموجات CWDM
جهاز إرسال DFB من 18 قناة يغطي كامل طيف CWDM من 1270nm إلى 1610nm
تصميم وحدات قابلة للتوصيل الساخن
تتيح بصمة SFP القياسية في الصناعة التثبيت والصيانة المرنة
التشغيل المشترك الشامل
تتوافق بالكامل مع مواصفات SFP MSA لدمج المعدات بسلاسة
تشخيص النظام المتقدم
وظائف تشخيص رقمية يمكن الوصول إليها عبر واجهة I2C لمراقبة الأداء في الوقت الحقيقي
نظام الطاقة الفعال
مصدر طاقة واحد + 3.3 فولت مع استهلاك طاقة منخفض للعمل بكفاءة طاقة
الأداء الحراري الموسع
نطاق درجة حرارة غرفة التشغيل من 0 °C إلى + 70 °C يضمن التكيف المستقر مع البيئة
شهادة السلامة البيئية
تصنيع متوافق مع RoHS وخالي من الرصاص يلبي معايير السلامة الدولية
المواصفات التقنية والمؤشرات
|
المعايير: |
INF-8074i SFP (عامل الشكل الصغير Plug gable) جهاز الاستقبال |
|
SFF-8472 واجهة مراقبة التشخيصية للمستقبل |
|
|
SMPTE 259M-2008 SDTV الإشارة الرقمية / بيانات واجهة رقمية متسلسلة (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 جيجابايت في الثانية إشارة / بيانات واجهة سلسلة (HD-SDI) |
|
|
واجهة رقمية متسلسلة SMPTE 344M-2000 540 Mbps |
|
|
أبيالرقم |
LNK-CWDM-SFP1G-XX20 |
|
عامل الشكل |
جهاز استقبال فيديو SFP |
|
دنسبة |
1.485 جيجابايت/ثانية |
|
Wالطول المتوسط |
1270~1610nm |
|
Fالنوع iber |
Sالـ MF |
|
أقصى مسافة |
20 كم |
|
أوهالمكونات |
درقم FB/PIN |
|
قوة جهاز الإرسال |
-9~-3 ديسيبل |
|
Eنسبة الانقراض |
> 9 ديسيبل |
|
حساسية المستقبل |
< -24 ديسيبل |
|
Rأيّ تحمّل مفرط |
>-3 ديسيبل |
|
المرفق |
المجموعة المزدوجة |
|
دالمراقبة التشخيصية (DDM) |
Support كمعيار افتراضي |
|
الوزن |
0.025 كيلوغرام |
|
درجة حرارة العمل |
0°C إلى 70°C (32°F إلى 158°F) |
|
درجة حرارة التخزين |
-40°C إلى 85°C (-40°F إلى 185°F) |
|
أالتطبيق |
SMPTE 292M (1.485Gb / s) |
|
SMPTE 259M (270/360Mb/s) |
|
|
محول الألياف HD-SDI / SD-SDI |
|
|
أجهزة توجيه الفيديو الرقمية ذات الكثافة العالية والمفاتيح |
|
|
كاميرات البث، كاميرات HD أو أنظمة مراقبة |
|
|
مTBF |
> 200،000 ساعة |
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-CWDM-SFP1G-2720 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1270nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G-2920 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1290nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3120 |
1.5Gb/s SDI CWDM SFP المرسل البصري الفيديو، 1310nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3320 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1330nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3520 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1350nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3720 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1370nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3920 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1390nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4120 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1410nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4320 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1430nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4520 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1450nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4720 |
1.5Gb/s SDI CWDM SFP المرسل البصري الفيديو، 1470nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4920 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1490nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5120 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1510nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5320 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1530nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5520 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1550nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5720 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1570nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5920 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1590nm، 20km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G6120 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1610nm، 20km، LC، DDMI، MSA |
سيناريوهات التطبيق
توزيع إشارات منشأة البث عالية الكثافة
شبكات مراقبة ومراقبة HD في المدن
أنظمة التعليم عن بعد عبر الفيديو متعددة الحرم الجامعي
إنتاج الأحداث المهنية والبث المباشر
توسيع قدرة شبكة الفيديو القائمة على CWDM
