تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: LNK-CWDM-SFP1G-XX40
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: US$55-US$69
تفاصيل التغليف: وحدة إرسال واستقبال SFP تعبئة كرتونية قياسية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100 قطعة/شهر
عامل الشكل: |
فيديو SFP جهاز الإرسال والاستقبال |
معدل البيانات: |
1.485 جيجابايت/ثانية |
مكونات بصرية: |
DFB / رقم التعريف الشخصي |
موصل: |
Duplex LC |
متبف: |
> 200000 ساعة |
نوع الألياف: |
SMF |
عامل الشكل: |
فيديو SFP جهاز الإرسال والاستقبال |
معدل البيانات: |
1.485 جيجابايت/ثانية |
مكونات بصرية: |
DFB / رقم التعريف الشخصي |
موصل: |
Duplex LC |
متبف: |
> 200000 ساعة |
نوع الألياف: |
SMF |

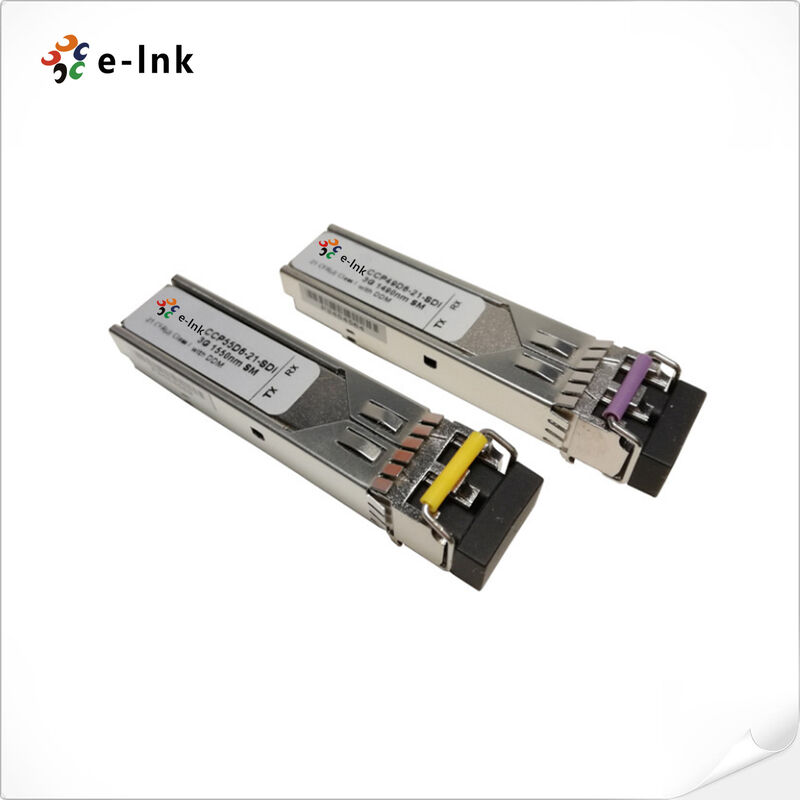

ناقل HD-SDI CWDM SFP البصري 1270-1610nm متوافق مع MSA
النموذج: LNK-CWDM-SFP1G-XX40
وصف المنتج ومعاينة
يوفر جهاز HD-SDI CWDM 1270 ~ 1610nm 40km Digital Video SFP Optical Transceiver (MSA)
الأداء الاستثنائي لنقل الفيديو عالي الوضوح عبر المدن الكبرى
والشبكات الإقليمية. هذا جهاز الاستقبال البصري المتقدم المتوافق مع MSA
طول موجة طيف CWDM من 1270nm إلى 1610nm ، مما يتيح مضاعفة النطاق الترددي الكبيرة
على البنية التحتية الحالية للألياف ذات الوضع الواحد دون الحاجة إلى نشر ألياف إضافية.
للعمل الموثوق عبر معدلات البيانات من 50Mbps إلى 1.485Gbps ، تحتفظ الوحدة بإشارة متفوقة
النزاهة عند معالجة الأنماط المرضية الصعبة SDI ، وضمان أداء قوي ل SMPTE
259M، SMPTE 344M، و SMPTE 292M تطبيقات الفيديو المتوافقة.
يحتوي على قدرات امتداد المدى ، هذا جهاز استقبال الفيديو الرقمي SFP يحقق مسافات نقل
تصل إلى 40 كيلومترا مع الحفاظ على جودة إشارة 1.5Gbps، مما يجعلها مناسبة بشكل خاص
شبكات الفيديو التي تغطي مرافق متعددة. عامل شكل SFP القابل للتوصيل الساخن يضمن التكامل السلس
مع أجهزة التوجيه البث، وموسعات الفيديو، ومعدات تحويل الوسائط، في حين أن DFB دقيقة ضبط
توفر تكنولوجيا جهاز الإرسال استقرارًا استثنائيًا في طول الموجة في ظروف بيئية مختلفة.
يسمح مراقبة التشخيص الرقمي المتكامل من خلال واجهة I2C بأداء شامل
تتبع وصيانة وقائية، ضرورية لعمليات البث والمراقبة ذات الأهمية المهمة.
معتمد للتنفيذ المهني، هذا جهاز الاستقبال البصري يلبي جميع معايير الصناعة ذات الصلة
وتشغيل موثوق به في البيئات المطالبة.
مثالية لتوزيع الفيديو في المنطقة الحضرية، وشبكات المراقبة على نطاق واسع، والروابط الإقليمية للبث،
ونظم التعليم الموزعة التي تتطلب بث فيديو عالي الجودة عبر مناطق جغرافية كبيرة
هذا الحل يمكّن المتكاملين للأنظمة ومشغلي الشبكات من تعظيم الألياف الموجودة
الاستثمارات مع تحقيق أداء فيديو على مستوى البث عبر مسافات طويلة، وتوفير
نهج فعال من حيث التكلفة وتكنولوجيا متقدمة لنقل الفيديو عالي الكثافة في الجيل القادم
تطبيقات الفيديو المهنية.
الخصائص الرئيسية الرصاص
بث الفيديو عالي الجودة على مسافة طويلة
يوفر إرسال إشارة HD-SDI موثوق به تصل إلى 40 كم على الألياف أحادية الوضع بسرعة 1.485 جيجابت في الثانية.
تغطية كاملة لأطوال الموجات CWDM
يدعم جميع أطوال موجة CWDM 18 من 1270nm إلى 1610nm لتحقيق أقصى استغلال لقدرة الألياف.
سلامة إشارة قوية
مصممة خصيصًا للحفاظ على الأداء مع أنماط SDI المرضية حسب SMPTE 259M و 344M و 292M.
التوافق مع معدل البيانات على نطاق واسع
يعمل عبر معدلات البيانات من 50Mbps إلى 1.485Gbps لتطبيقات SD-SDI و HD-SDI.
عامل الشكل القياسي للصناعة
وحدة SFP قابلة للشحن الساخن متوافقة مع معايير MSA للتوافق العالمي.
كفاءة البنية التحتية
يسمح بتوسيع عرض النطاق الترددي لشبكات الألياف الحالية دون وضع خيوط إضافية.
تصميم عالي الأداء
مصممة لنقل فيديو طويل المدى وفعال من حيث التكلفة في التطبيقات المهنية.
مراقبة التشخيص الرقمي
قدرات مراقبة متكاملة يمكن الوصول إليها عبر واجهات قياسية لإدارة الوقت الحقيقي.
استهلاك طاقة منخفض
التشغيل الفعال من حيث الطاقة مناسبة للمنشآت عالية الكثافة.
درجة حرارة عمل واسعة
أداء مستقر عبر نطاقات درجات الحرارة التجارية القياسية.
المواصفات التقنية والمؤشرات
|
المعايير: |
INF-8074i SFP (عامل الشكل الصغير Plug gable) جهاز الاستقبال |
|
SFF-8472 واجهة مراقبة التشخيصية للمستقبل |
|
|
SMPTE 259M-2008 SDTV الإشارة الرقمية / بيانات واجهة رقمية متسلسلة (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 جيجابايت في الثانية إشارة / بيانات واجهة سلسلة (HD-SDI) |
|
|
واجهة رقمية متسلسلة SMPTE 344M-2000 540 Mbps |
|
|
أبيالرقم |
LNK-CWDM-SFP1G-XX40 |
|
عامل الشكل |
جهاز استقبال فيديو SFP |
|
دنسبة |
1.485 جيجابايت/ثانية |
|
Wالطول المتوسط |
1270~1610nm |
|
Fالنوع iber |
Sالـ MF |
|
أقصى مسافة |
40 كم |
|
أوهالمكونات |
درقم FB/PIN |
|
قوة جهاز الإرسال |
-5 ~ 0 ديسيبل |
|
Eنسبة الانقراض |
> 9 ديسيبل |
|
حساسية المستقبل |
< -25 ديسيبل |
|
Rأيّ تحمّل مفرط |
>-3 ديسيبل |
|
المرفق |
المجموعة المزدوجة |
|
دالمراقبة التشخيصية (DDM) |
Support كمعيار افتراضي |
|
الوزن |
0.025 كيلوغرام |
|
درجة حرارة العمل |
0°C إلى 70°C (32°F إلى 158°F) |
|
درجة حرارة التخزين |
-40°C إلى 85°C (-40°F إلى 185°F) |
|
أالتطبيق |
SMPTE 292M (1.485Gb / s) |
|
SMPTE 259M (270/360Mb/s) |
|
|
محول الألياف HD-SDI / SD-SDI |
|
|
أجهزة توجيه الفيديو الرقمية ذات الكثافة العالية والمفاتيح |
|
|
كاميرات البث، كاميرات HD أو أنظمة مراقبة |
|
|
مTBF |
> 200،000 ساعة |
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-CWDM-SFP1G-2740 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1270nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G-2940 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1290nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3140 |
1.5Gb/s SDI CWDM SFP المرسل البصري الفيديو، 1310nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3340 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1330nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3540 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1350nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3740 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1370nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3940 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1390nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4140 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1410nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4340 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1430nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4540 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1450nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4740 |
1.5Gb/s SDI CWDM SFP المرسل البصري الفيديو، 1470nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4940 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1490nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5140 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1510nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5340 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1530nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5540 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1550nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5740 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1570nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5940 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1590nm، 40km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G6140 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1610nm، 40km، LC، DDMI، MSA |
سيناريوهات التطبيق
شبكات مراقبة الفيديو والبث عالية الجودة في منطقة العاصمة
أنظمة توزيع الفيديو عبر الحرم الجامعي لمسافات طويلة
إرسال إشارات منشأة البث عالية الكثافة
التوسع الإقليمي لـ HD-SDI عبر قدرة الألياف CWDM
إنتاج الفعاليات المهنية المباشرة وتوسيع الإشارة
