تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: LNK-CWDM-SFP1G-XX80
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: US$85-US$99
تفاصيل التغليف: وحدة إرسال واستقبال SFP تعبئة كرتونية قياسية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100 قطعة/شهر
عامل الشكل: |
فيديو SFP جهاز الإرسال والاستقبال |
معدل البيانات: |
1.485 جيجابايت/ثانية |
الأعلى. مسافة: |
80 كم |
مكونات بصرية: |
DFB / رقم التعريف الشخصي |
موصل: |
Duplex LC |
متبف: |
> 200000 ساعة |
عامل الشكل: |
فيديو SFP جهاز الإرسال والاستقبال |
معدل البيانات: |
1.485 جيجابايت/ثانية |
الأعلى. مسافة: |
80 كم |
مكونات بصرية: |
DFB / رقم التعريف الشخصي |
موصل: |
Duplex LC |
متبف: |
> 200000 ساعة |

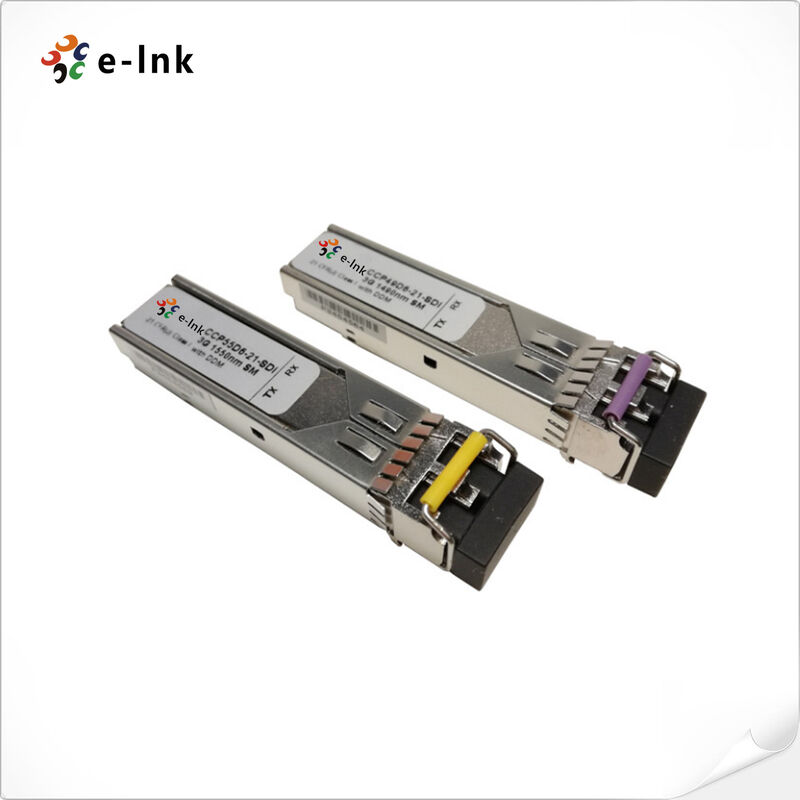

جهاز HD-SDI CWDM SFP Transceiver Optical 1270-1610nm 80km متوافق مع MSA
النموذج: LNK-CWDM-SFP1G-XX80
وصف المنتج ومعاينة
يوفر جهاز HD-SDI CWDM 1270~ 1610nm 80km Digital Video SFP Optical Transceiver (MSA)
الحل الاستثنائي لنقل الفيديو عالي الوضوح على مسافة طويلة جداً عبر
الشبكات الإقليمية والعاصمة. هذا جهاز الاستقبال البصري عالي الأداء ومتوافق مع MSA
يستفيد من الطيف الكامل لـ CWDM بـ 18 طول موجة من 1270nm إلى 1610nm ، مما يتيح
المشغلين لزيادة نطاق النطاق الترددي للبنية التحتية الحالية للألياف الأحادية الوضع
من دون التكلفة الكبيرة والتعقيد من نشر خيوط الألياف الجديدة.
الحد الأقصى من الموثوقية ، يعمل بسلاسة عبر معدلات البيانات من 50Mbps إلى 1.485Gbps و
مصممة خصيصا للحفاظ على سلامة إشارة قوية في وجود SDI المطالبة
الأنماط المرضية، متوافقة تمامًا مع SMPTE 259M و SMPTE 344M و SMPTE 292M
معايير معدل التسلسل
هذا جهاز الاستقبال يضع معيارًا جديدًا للوصول في تطبيقات HD-SDI ، ويحقق أقصى
مسافة نقل 80 كيلومترا على الألياف ذات الوضع الواحد مع الحفاظ على سلامة الإشارة في
1.5 جيجابايت في الثانية حتى في ظل ظروف إشارة مريضة
يضمن factor التكامل السهل في مجموعة واسعة من معدات البث والفيديو المهنية ،
بما في ذلك الموجهات والمفتاحات وموسعات الألياف الضوئية.
وظائف التشخيص ، يمكن الوصول إليها من خلال واجهات قياسية ، مما يسمح بالرصد في الوقت الحقيقي
من المعلمات التشغيلية مثل الطاقة البصرية، درجة الحرارة، وجهد التزويد، وهو أمر حاسم
للصيانة الاستباقية في روابط الفيديو المهمة الطويلة.
المعتمدة والبناء على أعلى معايير الصناعة، هذا جهاز الاستقبال هو الخيار المثالي للتطبيقات
تتطلب نقل موثوق فيديو عالية الوضوح على مسافات واسعة.
ربط مرافق البث المنتشرة جغرافياً، وإنشاء روابط العمود الفقري لبرامج البث واسعة النطاق
شبكات المراقبة العاصمة، والتي تمكن شبكات البث الرياضي الإقليمية، وتسهيل
توزيع فيديو عالي الجودة للتعليم عن بعد أو شبكات الشركات.
المدمجين النظام ومديري الشبكة الحصول على حل فعال من حيث التكلفة، والقدرة العالية، ومؤكدة للمستقبل
الذي يزيد من استثمارات الألياف الحالية مع توفير أداء مستوى البث لأكثر
تتطلب تحديات نقل الفيديو لمسافات طويلة.
الخصائص الرئيسية الرصاص
الامتثال لمعايير البث المهنية
متوافقة بالكامل مع مواصفات SMPTE 297-2006 لنقل الفيديو عالي الدقة SDI.
دعم معدل بيانات واسع النطاق
تعمل من 50 ميجابايت في الثانية إلى 1.485 جيجابايت في الثانية ، تدعم كل من إشارات SD-SDI و HD-SDI.
ناقل نقل لمسافات بعيدة جداً
يوفر مسافات نقل الفيديو تصل إلى 80 كم على الألياف أحادية الوضع لـ HD-SDI.
ضمان سلامة الإشارة المتقدمة
تم تصميمها للتعامل مع أنماط الفيديو المرضية لأداء قوي لـ SD-SDI و HD-SDI.
الاستخدام الكامل لطيف CWDM
يحتوي على جهاز إرسال DFB بطول موجة 18 يغطي 1270nm إلى 1610nm لتحقيق أقصى كفاءة الألياف.
تصميم وحدات قابلة للتبادل الساخن
يسمح عامل شكل SFP القياسي في الصناعة بسهولة التثبيت والصيانة.
الامتثال العالمي لـ MSA
تتوافق مع اتفاقية SFP متعددة المصادر لتشغيل المعدات بشكل واسع.
التشخيص الرقمي الشامل
مراقبة الأداء في الوقت الحقيقي يمكن الوصول إليها عبر واجهة I2C
بنية طاقة فعالة
يعمل على مصدر طاقة واحد + 3.3 فولت مع استهلاك طاقة منخفض مثالي.
نطاق درجة حرارة التشغيل الموسع
أداء ثابت مضمون من درجة حرارة 0 درجة مئوية إلى +70 درجة مئوية.
شهادة البيئة والسلامة
المصنعة لتلبية معايير RoHS و خالية من الرصاص
المواصفات التقنية والمؤشرات
|
المعايير: |
INF-8074i SFP (عامل الشكل الصغير Plug gable) جهاز الاستقبال |
|
SFF-8472 واجهة مراقبة التشخيصية للمستقبل |
|
|
SMPTE 259M-2008 SDTV الإشارة الرقمية / بيانات واجهة رقمية متسلسلة (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 جيجابايت في الثانية إشارة / بيانات واجهة سلسلة (HD-SDI) |
|
|
واجهة رقمية متسلسلة SMPTE 344M-2000 540 Mbps |
|
|
أبيالرقم |
LNK-CWDM-SFP1G-XX80 |
|
عامل الشكل |
جهاز استقبال فيديو SFP |
|
دنسبة |
1.485 جيجابايت/ثانية |
|
Wالطول المتوسط |
1270~1610nm |
|
Fالنوع iber |
Sالـ MF |
|
أقصى مسافة |
80 كم |
|
أوهالمكونات |
درقم FB/PIN |
|
قوة جهاز الإرسال |
0 ~ 5 ديسيبل |
|
Eنسبة الانقراض |
> 9 ديسيبل |
|
حساسية المستقبل |
< -28 ديسيبل |
|
Rأيّ تحمّل مفرط |
>-3 ديسيبل |
|
المرفق |
المجموعة المزدوجة |
|
دالمراقبة التشخيصية (DDM) |
Support كمعيار افتراضي |
|
الوزن |
0.025 كيلوغرام |
|
درجة حرارة العمل |
0°C إلى 70°C (32°F إلى 158°F) |
|
درجة حرارة التخزين |
-40°C إلى 85°C (-40°F إلى 185°F) |
|
أالتطبيق |
SMPTE 292M (1.485Gb / s) |
|
SMPTE 259M (270/360Mb/s) |
|
|
محول الألياف HD-SDI / SD-SDI |
|
|
أجهزة توجيه الفيديو الرقمية ذات الكثافة العالية والمفاتيح |
|
|
كاميرات البث، كاميرات HD أو أنظمة مراقبة |
|
|
مTBF |
> 200،000 ساعة |
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-CWDM-SFP1G-2780 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1270nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G-2980 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1290nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3180 |
1.5Gb/s SDI CWDM SFP المرسل البصري الفيديو، 1310nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3380 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1330nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3580 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1350nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3780 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1370nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G3980 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1390nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4180 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1410nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4380 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1430nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4580 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1450nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4780 |
1.5Gb/s SDI CWDM SFP المرسل البصري الفيديو، 1470nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G4980 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1490nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5180 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1510nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5380 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1530nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5580 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1550nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5780 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1570nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G5980 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1590nm، 80km، LC، DDMI، MSA |
|
LNK-CWDM-SFP1G6180 |
1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1610nm، 80km، LC، DDMI، MSA |
سيناريوهات التطبيق
إرسال إشارات البث المتعدد المسافات
شبكات المراقبة والرصد الإقليمية لـ HD
مؤتمرات فيديو عالية الوضوح بين المدن وتوزيعها
إنتاج الأحداث على نطاق واسع عبر مواقع نائية متعددة
مشروعات توسيع قدرة شبكة الألياف الضوئية الزائدة
