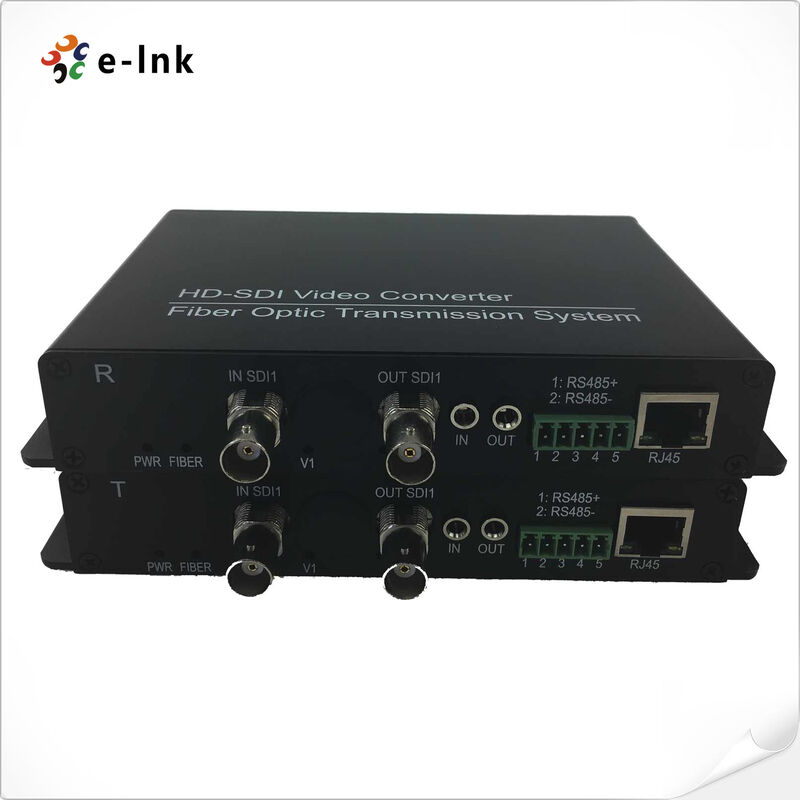

محول الألياف SDI مع RS485 RS422 RS232 Ethernet CWDM 3.2Gbps

النموذج: LNK-HD3GSDI

وصف المنتج ومعاينة

يوفر SD / HD / 3G-SDI + RS485 / RS422 / RS232 البيانات + 10 / 100M إثنترون على محول الألياف

حل شامل لنقل إشارات متعددة للبيئات المهنية المتطلبة.

تكنولوجيا نقل الألياف الضوئية الرقمية المتقدمة، هذا الجهاز يضمن نقل عالية النزاهة

إشارات الفيديو SDI غير المضغوطة، بما في ذلك الرمز الصوتي والزمن المدمج، إلى جانب التحكم الحيوي

قنوات البيانات عبر ألياف ضوئية واحدة.

نقل الفيديو مع الحفاظ على وضوح الجودة البث والاستقرار، مما يجعلها العمود الفقري المثالي

لشبكات الفيديو والبيانات المعقدة والحيوية.

تم تصميم المحول من أجل الشفافية التشغيلية وسهولة الاستخدام ، ويتميز بحالة LED بديهية

المؤشرات التي تسمح للمراقبة البصرية الفورية للطاقة، سلامة رابط الألياف، ونشاط الإشارة.

يتم تعزيز المرونة من خلال دعم متكامل لبروتوكولات البيانات المتسلسلة RS485 و RS422 و RS232 ،

تمكين نقل الاتجاهين لأوامر التحكم، بيانات المستشعر، ومعلومات حالة التبديل.

يسمح لدمج الشبكة السلس والمسافة البعيدة

إدارة، تمكين المستخدمين من تخصيص النظام لتلبية التطبيقات المتنوعة والمتطورة

المتطلبات دون المساس بالأداء.

هذا المحول متعدد الاستخدامات مصمم لخدمة مجموعة واسعة من التطبيقات الصناعية والتجارية.

وتشمل عمليات النشر الرئيسية أنظمة النقل الذكية لمراقبة حركة المرور، والأمن التوسعي

وشبكات المراقبة، ومراقبة صناعية قوية في قطاعات مثل توليد الكهرباء،

وبالإضافة إلى ذلك فهي مناسبة تماما لتطبيقات البث

مثل بث البرامج التلفزيونية وإنتاج الأحداث المباشرة في الملاعب، وكذلك للمحيط العسكري

من خلال توحيد إشارات الفيديو والبيانات وإشارات التحكم في جهاز واحد موثوق به

رابط الألياف، هذا المحول يبسط البنية التحتية، يقلل من التكاليف، ويقدم الموثوقية العالية المطلوبة

للعمليات 24/7 في أكثر البيئات تحديا.

الخصائص الرئيسية الرصاص

• دعم الطول الموجي المزدوج والطيف الكامل CWDM
  يعمل على 1310nm، 1550nm، و 16 أخرى ITU-T G.694.2 أطوال موجة CWDM متوافقة لنشر الألياف متعددة الاستخدامات.

• إدارة سلامة الإشارة المتقدمة
  معادلة الكابلات التلقائية لجميع معدلات البيانات تصل إلى 3.2 جيجابايت في الثانية، مما يضمن أداءً مثاليًا على مسافات طويلة.

• مراقبة شاملة للحالة
  مؤشرات LED متعددة الوظائف لمراقبة الطاقة في الوقت الفعلي، وربط الألياف، وحالة نشاط البيانات.

• تجديد الإشارة واسترداد الساعة
  تجديد إشارة الفيديو المدمج واسترداد الساعة المتوافق مع SMPTE 292M (2.9 Gb / s) لجودة إشارة نظيفة.

• مرونة SFP القابلة للتوصيل الساخن
  يدعم مرسلات SFP قابلة للشحن الساخن لسهولة الصيانة وتحديثات الشبكة المرنة.

• نقل الفيديو متعدد التنسيقات عالية السرعة
  عملية التوصيل والتشغيل لنقل صيغ الفيديو SD-SDI و HD-SDI و 3G-SDI تصل إلى 3.2 Gb / s عبر ألياف واحدة.

• التوافق بين تنسيقات الفيديو العالمية
  يدعم مجموعة واسعة من معايير الفيديو بما في ذلك 625/25 PAL ، 525/29.97 NTSC ، 720p50/59.94، و 1080p/i بمعدلات إطار مختلفة.

المواصفات التقنية والمؤشرات

فيديو

البيانات

الايثرنت

إمدادات الطاقة

البيئة

سيناريوهات التطبيق

• أنظمة المراقبة والتحكم بالفيديو للأتمتة الصناعية

• الإرسال عن بعد متعدد الإشارات في استوديو البث

• شبكات إدارة ومراقبة حركة النقل

• نظم أمن ومراقبة منشآت قطاع الطاقة

• إنتاج الأحداث المباشرة في الهواء الطلق وتوزيع الإشارات
