تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: LNK-M3G-BI20 سلسلة
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: US$278-US$298
تفاصيل التغليف: تغليف كرتوني قياسي لموسع الفيديو SDI
وقت التسليم: 3-5 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100 قطعة/شهر
معاوقة إدخال/إخراج الفيديو: |
نموذجي: 1VPP ، MIN 0.5VPP ، MAX 1.5VPP |
معدل بتات الفيديو: |
ماكس 3.2 جيجابت / ثانية |
مدخلات الطاقة: |
تيار مستمر 5 فولت، منفذ طاقة USB-C |
استهلاك الطاقة: |
<5W |
P / T: |
مزود الطاقة |
متبف: |
≥100000 ساعة |
معاوقة إدخال/إخراج الفيديو: |
نموذجي: 1VPP ، MIN 0.5VPP ، MAX 1.5VPP |
معدل بتات الفيديو: |
ماكس 3.2 جيجابت / ثانية |
مدخلات الطاقة: |
تيار مستمر 5 فولت، منفذ طاقة USB-C |
استهلاك الطاقة: |
<5W |
P / T: |
مزود الطاقة |
متبف: |
≥100000 ساعة |

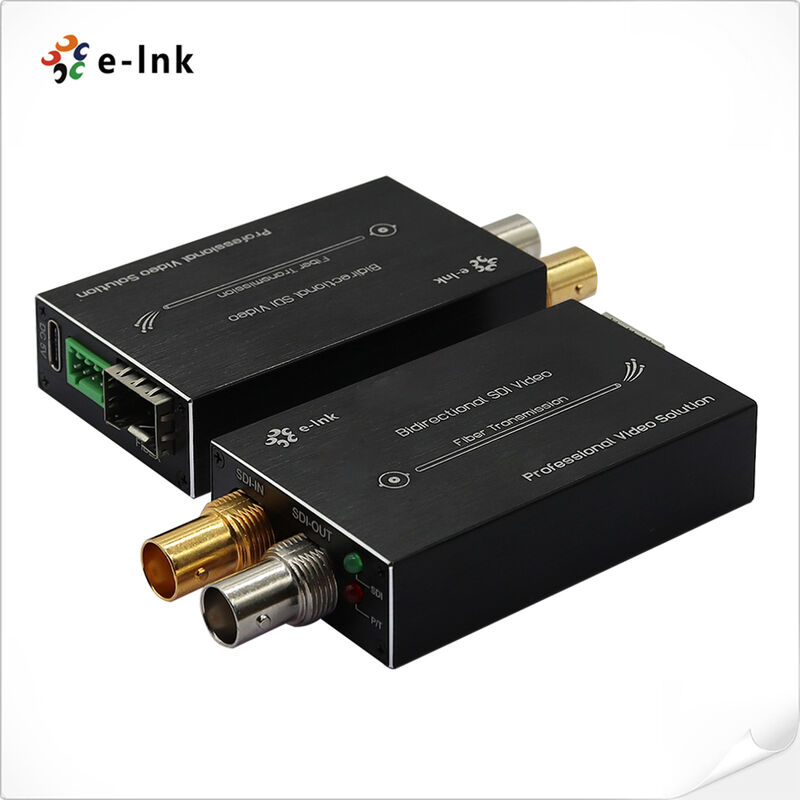

مُحوّل الألياف المصغّرة 3G-SDI ثنائي الاتجاه HD-SDI 80 كم وصلة ساخنة
النموذج: سلسلة LNK-M3G-BI20
وصف المنتج ومعاينة
يقدم ميني HD ثنائي الاتجاه / 3G-SDI إلى محول الألياف حل صغير ولكنه قوي
بث فيديو عالي الجودة، مما يسمح بتوصيل إشارة 1080p موثوقة عبر البنية التحتية للألياف الضوئية.
يتكون هذا النظام من جهاز إرسال ومستقبل متطابقين يدعمان قناة واحدة مزدوجة
تدفق فيديو 3G / HD-SDI الموجه مع صوت مضمن ، مما يجعله مثاليًا للمساحة المحدودة
التثبيتات دون المساس بالأداء.
التكنولوجيا لضمان البث الرقمي الكامل دون ضغط ، والحفاظ على
سلامة إشارة نظيفة حتى على مسافات طويلة أثناء التعامل مع جميع الأمراض SMPTE
أنماط الاختبار للحصول على أقصى قدر من الموثوقية.
تم تصميم هذا المحول المصغّر مع الاهتمام بالتنوع، ويتميز ببنية رقمية قوية
الذي يلغي الحاجة إلى ضغط الإشارة، وبالتالي الحفاظ على جودة الفيديو الأصلية دون
إدخال التأخير أو القطع الأثرية. وقدرته الثنائية الاتجاه تسمح لنشر مرن في نقطة إلى نقطة
- وصلات نقطة حيث يجب أن تسافر إشارات الفيديو والتحكم في كلا الاتجاهين على زوج واحد من الألياف.
عامل الشكل المدمج للجهاز يجعله مناسبًا بشكل خاص لدمجها في حقائب الطيران ، الكاميرا
الألواح الخلفية ، ومرفقات المعدات الضيقة التي توجد عادة في وحدات الإنتاج المتنقلة والبث الحديث
المرافق.
هذا المحول عالي الأداء تم تصميمه لتلبية المتطلبات الصارمة للمحترفين
التطبيقات، والعثور على استخدام واسع في اتصالات الاستوديو البث، وإنتاج الأحداث الحية، والأمن العالي
أنظمة المراقبة، وبيئات المؤتمرات الفيديو للشركات.
إشارات SDI إلى تنسيق بصري، ويوفر النظام حصانة كاملة للتداخل الكهرومغناطيسي
وتضمن هذه الحلّة عملًا مستقرًا في ظلّ الضوضاء الكهربائية.
البث، ومتكاملين الأمن، ومهنيين AV وسيلة موثوقة عالية الجودة لتوسيع
اتصالات الفيديو عالية الجودة و 3G-SDI مع الحفاظ على البساطة والكفاءة المطلوبة في مجال
مواقف الإنتاج سريعة الخطى.
الخصائص الرئيسية الرصاص
الصوت المدمج متعدد القنوات
تدعم كل قناة SDI 4 قنوات صوتية مضمنة لنقل صوتي فيديو متكامل.
إدارة سلامة الإشارة المتقدمة
معادلة الكابلات التلقائية لجميع معدلات البيانات تصل إلى 3.2 جيجابايت في الثانية ، مما يضمن أداءً مثاليًا لمسافات طويلة.
استعادة الساعة الدقيقة وإعادة التوقيت
إعادة التشغيل التلقائي عبر 270 ميجابايت في الثانية، 1.48 جيجابايت في الثانية، و 3 جيجابايت في الثانية لاستعادة الإشارة المستقرة.
التوافق مع نظام الكاميرا المهنية
التوافق المباشر مع أنظمة الكاميرات HD / 3G-SDI القياسية في الصناعة.
نقل المدى الطويل
يدعم بث الفيديو على مسافات موثوقة تصل إلى 80 كم عبر الألياف أحادية الوضع.
عملية التبادل الساخن
يسمح بالتبادل الساخن والتوصيل الساخن للحفاظ على إيقاف التشغيل وتحديث النظام.
معالجة الإشارات على مستوى البث
يتعامل مع جميع الأنماط المرضية مع عدم الضغط الرقمي الكامل، مع الحفاظ على جودة البث.
مراقبة الحالة في الوقت الحقيقي
مؤشرات حالة LED شاملة للتأكيد البصري الفوري لظروف التشغيل.
أداء بصري متفوق
تصميم بصري عالي النطاق الديناميكي لا يتطلب تعديل يدوي لتحقيق وضوح إشارة مثالي.
مقاومة الحرارة الصناعية
نطاق درجة حرارة تشغيل واسع للغاية من -20 درجة مئوية إلى +70 درجة مئوية لتحقيق أداء موثوق به في البيئات القاسية.
المواصفات التقنية والمؤشرات
|
واجهة الألياف البصرية |
|
|
واجهة الألياف |
Sالعضلة العضلية |
|
مسافة الإرسال |
0-20 كم (مسافة أخرى متاحة) |
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
فيديو عائق المدخلات والمخرجات |
75Ω |
|
فولتاج مدخل/مخرج فيديو |
نموذجي:1Vpp، الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
|
معدل بتات الفيديو |
ماكس 3.2Gb/s |
|
الربح التفاضلي (10٪)90٪ APL) |
< 1% |
|
دعم تنسيق SDI |
625/25 PAL |
|
525/29.97 NTSC، 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
معيار فيديو SDI |
270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s الرسم البياني ((3G-SDI) |
|
|
SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) |
|
|
الكهرباء |
|
|
القوةالمدخلات |
العاصمة5V، منفذ الطاقة USB-C |
|
استهلاك الطاقة |
<5W |
|
مؤشر LED |
|
|
SDI |
فيديو SDI |
|
الناتج |
إمدادات الطاقة |
|
الميكانيكية |
|
|
الأبعاد (LxWxH) |
73 × 44 x17 ملم |
|
Wثمانية |
0.45كيلوغرام/زوج |
|
الغلاف |
غلاف من الألومنيوم |
|
خيارات التثبيت |
سطح المكتب |
|
البيئة |
|
|
درجة حرارة العمل |
-20°C+70°C |
|
درجة حرارة التخزين |
-40°C+80°C |
|
رطوبة العمل |
0~95% |
|
MTBF |
≥100000 ساعة |
معلومات الطلب
|
النموذج |
الوصف |
|
LN K-MHD-BIMM |
نوع صغير ثنائي الاتجاهHD-SDIإلى محول الأليافصندوق النقد، رابط الألياف الكهربائية500 متر، بما في ذلك جهاز الإرسال والإستقبال، تستخدم في أزواج |
|
LNK-MHD-BI20 |
نوع صغير ثنائي الاتجاهHD-SDI إلى محول الأليافالـ SMF، رابط الألياف الكهربائية20 كيلومتر، بما في ذلك جهاز الإرسال والإستقبال، تستخدم في أزواج |
|
LNK-MHD-BI40 |
نوع صغير ثنائي الاتجاهHD-SDI إلى محول الأليافالـ SMF، رابط الألياف الكهربائية40 كيلومتر، بما في ذلك جهاز الإرسال والإستقبال، تستخدم في أزواج |
|
النموذج |
الوصف |
|
LNK-M3G-BIMM |
نوع صغير ثنائي الاتجاه3G-SDIإلى محول الأليافصندوق النقد، رابط الألياف الكهربائية500 متر، بما في ذلك جهاز الإرسال والإستقبال، تستخدم في أزواج |
|
(LNK-M3G-BI20) |
نوع صغير ثنائي الاتجاه3G-SDI إلى محول الأليافالـ SMF، رابط الألياف الكهربائية20 كيلومتر، بما في ذلك جهاز الإرسال والإستقبال، تستخدم في أزواج |
|
LNK-M3G-BI40 |
نوع صغير ثنائي الاتجاه3G-SDI إلى محول الأليافالـ SMF، رابط الألياف الكهربائية40 كيلومتر، بما في ذلك جهاز الإرسال والإستقبال، تستخدم في أزواج |
سيناريوهات التطبيق
أنظمة البث المتنقل المدمجة والحزم المتحركة
روابط الكاميرا عن بعد لإنتاج ENG والحدث
منشآت مراقبة ومراقبة ذات أمن عال
أنظمة مؤتمرات الفيديو المهنية وغرف الاجتماعات
توزيع إشارات بين المرافق ذات جودة الاستوديو
