تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: سلسلة LNK-MHD
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: US$29-US$39
تفاصيل التغليف: تغليف كرتوني قياسي لموسع الفيديو SDI
وقت التسليم: 3-5 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100 قطعة/شهر
مسافة الإرسال: |
550 م - 20 كم |
معاوقة إدخال/إخراج الفيديو: |
75Ω |
معدل بتات الفيديو: |
ماكس 1.48 جيجابايت/ثانية |
محول الطاقة: |
5V DC ، Type-C واجهة |
P / T: |
مزود الطاقة |
متبف: |
≥100000 ساعة |
مسافة الإرسال: |
550 م - 20 كم |
معاوقة إدخال/إخراج الفيديو: |
75Ω |
معدل بتات الفيديو: |
ماكس 1.48 جيجابايت/ثانية |
محول الطاقة: |
5V DC ، Type-C واجهة |
P / T: |
مزود الطاقة |
متبف: |
≥100000 ساعة |

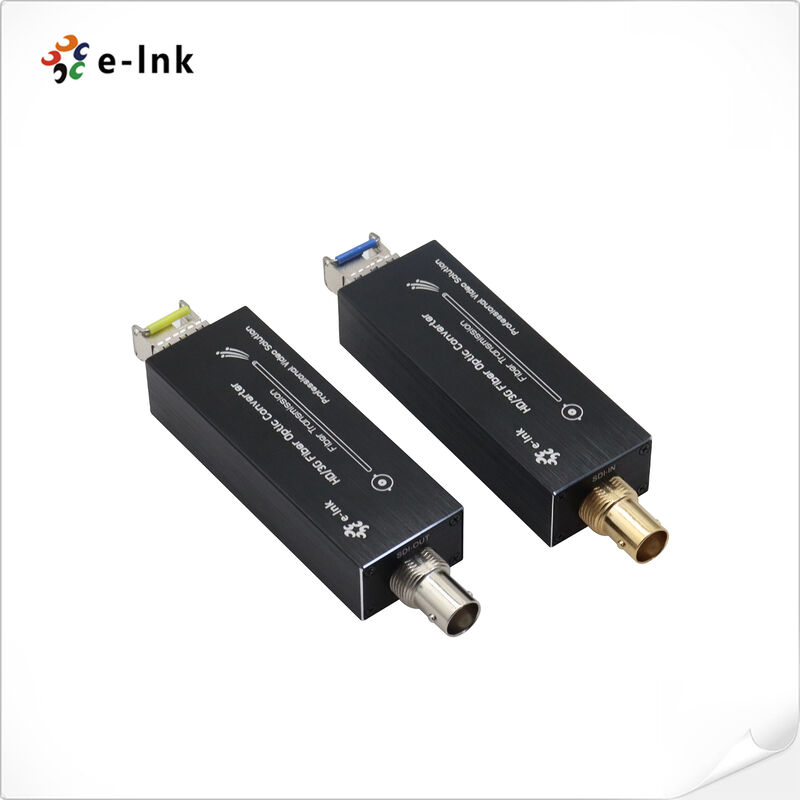

ميني HD-SDI Fiber Extender 80km الإرسال الصوتي الحرارة الصناعية المدمجة
النموذج: سلسلة LNK-MHD
وصف المنتج ومعاينة
يوفر ميني HD-SDI على Fiber Extender حلًا مضغوطًا وفعالًا
تعريف إشارات الفيديو في التطبيقات المهنية والتجارية
زوج من جهاز الإرسال والمتلقي، مصممة خصيصًا لتحويل وإرسال قناة واحدة من HD-SDI
الفيديو مع الصوت المدمج عبر كابل الألياف الضوئية.
لدمج سلس في مجموعة واسعة من المعدات المضيفة، بما في ذلك مكشفات الكاميرات، مثبتة على الرف
أنظمة، ووحدات الإنتاج المتنقلة، مما يجعلها خيارًا مثاليًا للمنشآت ذات المساحة المحدودة.
باستخدام تكنولوجيا نقل الألياف الضوئية الرقمية المتقدمة، هذا الموسع يضمن تسليم
جودة الفيديو غير المضغوطة مع القضاء تماما على قضايا التداخل الكهرومغناطيسي، الإشارة
التدهور، و حلقات الأرض الشائعة في الاتصالات التقليدية القائمة على النحاس.
لا يتطلب تكوين البرمجيات، مما يتيح التنفيذ السريع والتشغيل الموثوق به لربطات الفيديو الحيوية.
التصميم القوي يدعم الأداء المستقر في ظروف بيئية مختلفة، وضمان
سلامة الإشارة لمتطلبات التشغيل على مدار الساعة.
هذا الموسع متعددة الاستخدامات يعتمد على نطاق واسع في صناعة الأمن والمراقبة لربط الحاجز عن بعد
الكاميرات عالية الجودة إلى محطات المراقبة المركزية على مسافات طويلة.
البيئات للاتصالات من الاستوديو إلى جهاز البث، ووجبات البث الخارجي، وشبكات المساهمة.
تتضمن التطبيقات أنظمة التعلم عن بعد، وشبكات AV للشركات، ونشر الإشارات الرقمية.
حيث يكون نقل الفيديو عالية الجودة عالية الجودة أمرًا ضروريًا.
بديلاً عن الكابلات المتكافئة، هذا الموسع المصغر للألياف HD-SDI يوفر أساساً مؤكداً للمستقبل
توسيع وتحسين البنية التحتية للفيديو.
الخصائص الرئيسية الرصاص
دمج الصوت متعدد القنوات
يدعم 8 قنوات صوتية مضمنة لكل تيار فيديو لتسليم صوتي فيديو متزامن.
تحسين الإشارة الذكية
المحافظة على سلامة الإشارة عبر مختلف أطوال الكابلات والظروف.
استعادة الإشارة الدقيقة
يضمن إعادة التثبيت التلقائي لمعدلات البيانات من 270 ميجابايت في الثانية إلى 1.48 جيجابايت في الثانية تجديد HD-SDI المستقر.
التوافق مع الكاميرا المهنية
التوافق المباشر مع الكاميرا HD-SDI والأنظمة الإنتاجية القياسية في الصناعة.
الإرسال على مسافة طويلة
قدرة موثوقة على بث الفيديو تصل إلى 80 كم عبر كابل الألياف الضوئية أحادي الوضع.
اتصال قوي وصيانة
إدخال طاقة الكتلة النهائية مع دعم التبديل الساخن والدعم الساخن للتركيب المرن وخدمة وقت التوقف الصفري.
الصداقة الفيديو من مستوى البث
التكنولوجيا الرقمية الكاملة غير الضغط تضمن عدم فقدان جودة الفيديو على مستوى البث.
التصميم البصري عالي الأداء
نطاق ديناميكي بصري ممتاز لا يتطلب تعديل يدوي لتحقيق وضوح مثالي.
الدعم المتقدم للتعدد
متوافق مع تقنيات الألياف الضوئية WDM و CWDM و DWDM للاستخدام الفعال لعرض النطاق الترددي.
صلبة البيئة الصناعية
يضمن نطاق درجة حرارة التشغيل الواسع للغاية من -20 درجة مئوية إلى +70 درجة مئوية موثوقية في ظروف متنوعة وقاسية.
المواصفات التقنية والمؤشرات
|
واجهة الألياف البصرية |
|
|
واجهة الألياف |
Sالعضلة العضلية |
|
مسافة الإرسال |
550م-20كيلومتر |
|
طول الموجة |
1310nm/1550nm |
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
فيديو عائق المدخلات والمخرجات |
75Ω |
|
فولتاج مدخل/مخرج فيديو |
نموذجي:1Vpp، الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
|
معدل بتات الفيديو |
ماكس 1.48 جيجابايت/ثانية |
|
الربح التفاضلي (10٪)90٪ APL) |
< 1% |
|
دعم تنسيق SDI |
625/25 PAL |
|
525/29.97 NTSC، 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
معيار فيديو SDI |
270Mbps (SD-SDI) |
|
1.485 جيجابايت في الثانية (HD-SDI) |
|
|
الكهرباء |
|
|
محول الطاقة |
5 فولت العاصمةواجهة من النوع C |
|
استهلاك الطاقة |
<3W |
|
مؤشر LED |
|
|
SDI |
فيديو SDI |
|
الناتج |
إمدادات الطاقة |
|
الميكانيكية |
|
|
الأبعاد (LxWxH) |
79 x27 x18 ملم |
|
Wثمانية |
0.5 كجم لكل زوج |
|
الغلاف |
غلاف من الألومنيوم |
|
خيارات التثبيت |
سطح المكتب |
|
البيئة |
|
|
درجة حرارة العمل |
-20°C+70°C |
|
درجة حرارة التخزين |
-40°C+80°C |
|
رطوبة العمل |
5% إلى 90% غير مكثفة |
|
التخزين الرطوبة |
5% ~ 90% غير مكثفة |
|
MTBF |
≥100000 ساعة |
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-MHD-MM |
تحويل HD-SDI إلى الألياف المصغرة ، MMF ، LC Fiber Connector 500 متر ، بما في ذلك جهاز الإرسال والإستقبال ، يستخدم من قبل الأزواج |
|
LNK-MHD-20 |
تحويل HD-SDI المصغر إلى الألياف ، SMF ، LC Fiber Connector 20KM ، بما في ذلك جهاز الإرسال والمستقبل ، يستخدم بالأزواج |
سيناريوهات التطبيق
أنظمة إرسال كاميرات مراقبة عالية الجودة عن بعد
استوديو البث المدمج ودمج المجموعة
مساهمة الفيديو لمسافات طويلة في الأحداث المباشرة
مراقبة المنشآت الصناعية والرقابة البصرية
توزيع شبكات الإشارات الرقمية عالية الوضوح
