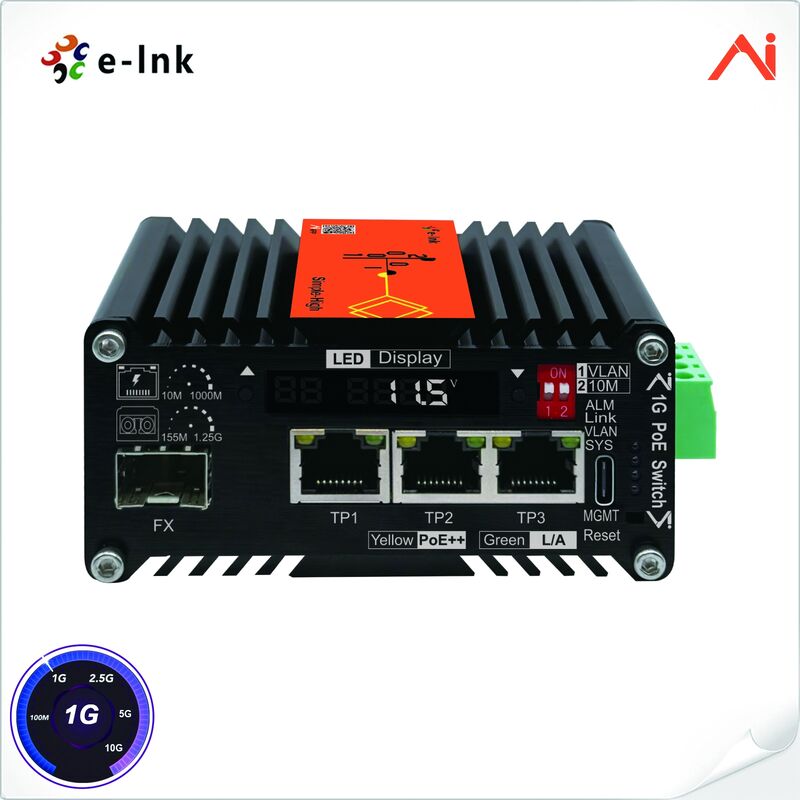

3-البوابة 10/100/1000Base-T IEEE802.3bt PoE++ 90W إلى 1-البوابة 100/1000BASE-X مبدل إثنر PoE++ ذكي مع زيادة الجهد

سعة التبديل الكمبيوتر الشخصي (يدعم MacOS، Windows)

متصفح MacOS:

Microsoft Edge 89+ (تاريخ الإصدار: 2021-03-04 أو إصدار أحدث)Google Chrome 89+ (تاريخ الإصدار: 2021-03-02 أو إصدار أحدث)Opera 75+ (تاريخ الإصدار: 2021-03-24 أو إصدار أحدث)متصفح Windows:

Google Chrome 89+ (تاريخ الإصدار: 2021-03-02 أو إصدار أحدث)

Opera 75+ (تاريخ الإصدار: 2021-03-24 أو إصدار أحدث)

تطبيق الهاتف المحمول

(يدعم Android، لا يدعم iOS)

تطبيق الهاتف المحمول (Android)

يدعم جميع هواتف Android والأجهزة اللوحية التي تعمل بنظام Android

تطبيق iPhone المحمول (iOS)

لا يدعم iPhone أو iPad

وظائف الإدارة الذكية بالذكاء الاصطناعي

حالة لوحة الخدمة

درجة الحرارة

الجهد

التيار

حالة منفذ RJ45

حالة الارتباط

المعدل

VLAN

جهد إمداد PSE

استهلاك طاقة PSE

تعيين دبوس الطاقة

حالة منفذ SFP

جميع معلومات DDM

مفتاح DIP

DIP1

طاقة الاستقبال

جميع معلومات DDM

مفتاح DIP

DIP1

VLAN DIP210M

إنذار منفذ الألياف

يدعم

إعادة تعيين مجدولة

يدعم

إعادة تشغيل PoE مجدولة

يدعم

الواجهة

المنفذ

منفذ الإيثرنت

3 منافذ إيثرنت RJ45 بسرعة 10/100/1000BASE-T، تفاوض تلقائي، MDI/MDI-X تلقائي

متعدد الأوضاع: كابل ألياف بصرية 50/125 ميكرومتر أو 62.5/125 ميكرومتر، المسافة: 550 متر/2 كيلومتر؛

-

48 فولت

الكابل: Cat 5e أو أعلى؛ المسافة: ≤100 متر بمعدل بيانات 1000 ميجابت في الثانية، ≤250 متر بمعدل بيانات 10 ميجابت في الثانية

منفذ SFP

Link

الكابل:

متعدد الأوضاع: كابل ألياف بصرية 50/125 ميكرومتر أو 62.5/125 ميكرومتر، المسافة: 550 متر/2 كيلومتر؛

أحادي الوضع: كابل ألياف بصرية 9/125 ميكرومتر، المسافة: 20/40/80/100/120/160/200 كيلومتر

PoE (الطاقة عبر الإيثرنت)

المعيار

IEEE 802.3af/at/bt PoE++ PSE (af: 15.4 واط، at: 30 واط، النوع 3 من bt: 60 واط، النوع 4 من bt: 95 واط)

خرج طاقة PoE

90 واط كحد أقصى.

48 فولت

نهاية المدى + منتصف المدى: 1/2(+), 3/6(-); 4/5(+),7/8(-)

ميزانية PoE

ميزانية PoE تصل إلى 90 واط (9-54 فولت تيار مستمر)

معزز الجهد

IEEE 802.3af/at/bt (إذا كنت بحاجة إلى PoE سلبي، يرجى الاتصال بخدمة العملاء)

معزز الجهد

متوافق مع الوضع A والوضع B.

معزز الجهد

9-12 فولت تيار مستمر دخلكهربائي وميكانيكي19-24 فولت تيار مستمر دخل

48 فولت خرج PoE، بحد أقصى 120 واط

48 فولت خرج PoE، بحد أقصى 120 واط

كهربائي وميكانيكيمدخل الطاقة

9~54 فولت تيار مستمر، كتلة طرفية 4 سنون

استهلاك الطاقة5 واط كحد أقصى. (عند عدم استخدام PoE)

الأبعاد (عرض × عمق × ارتفاع)

98 × 67 × 46 ملمالوزن 300 جرام

الغلاف

علبة ألومنيوم

خيارات التركيب

DIN-Rail

مؤشرات LED

SYSوميض LED أخضر: التشغيل بشكل طبيعي

VLAN

 ضوء أخضر مطفأ: VLAN متوقف

Link

ضوء LED أخضر ثابت: تم إنشاء ارتباط منفذ SFP وميض LED أخضر: نقل البياناتضوء LED أخضر مطفأ: منفذ SFP لا يوجد ارتباطALM

ضوء LED أحمر ثابت: طاقة الاستقبال الضوئية أقل من العتبة

ضوء LED أحمر مطفأ: طاقة الاستقبال الضوئية طبيعيةضوء LED أخضر ثابت: ارتباط منفذ الإيثرنت

وميض بطيء لضوء LED أخضر: معدل ارتباط منفذ الإيثرنت هو 10 ميجابت في الثانية/100 ميجابت في الثانية/1000 ميجابت في الثانية

ضوء LED أخضر مطفأ: منفذ الإيثرنت لا يوجد ارتباطTP 1-3 PoE ضوء LED أصفر ثابت: جهاز متصل (PD)

ضوء LED أصفر مطفأ: جهاز غير متصل (PD)

بيئيدرجة حرارة التشغيل

-40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت)

درجة حرارة التخزين

EMS:IEC 61000-4-2: 2008 (ESD)5% إلى 95% بدون تكثيف

MTBF

EMS:IEC 61000-4-2: 2008 (ESD)EN 61000-3-3: 2013

EMI:

EMS:IEC 61000-4-2: 2008 (ESD)EN 61000-3-3: 2013

EN55024: 2010

EMS:IEC 61000-4-2: 2008 (ESD)IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Surge)

IEC 61000-4-6: 2013 (CS)IEC 61000-4-8: 2009 (PFMF)

تطبيق مفتاح إيثرنت الصناعي المصغر الذكي المزود بتقنية PoE++

معلمات معايير PoE

معايير PoE

المدخل (فولت)

التيار (أمبير)

المخرج (فولت)

الطاقة (واط)

دبوس PoE

IEEE802.3af/at/bt

af/at/bt

9-12

5

48 فولت

601/2(+),3/6(-); 4/5(+),7/8(-)48 فولت af/at/bt

19-24548 فولت 120

1/2(+),3/6(-); 4/5(+),7/8(-)

ModeA&B

af/at/bt

48-54

5

48 فولت

240

1501/2(+),3/6(-); 4/5(+),7/8(-)Gen3 Gen2

48-56

2.67

56

1501/2(+),3/6(-); 4/5(+),7/8(-)Gen3 48-56

3.57

56

200

1/2(+),3/6(-); 4/5(+),7/8(-)

معلومات الطلب لمفتاح إيثرنت الصناعي المصغر الذكي المزود بتقنية PoE++

الموديل

الوصف

LNK-AIMC103GMP90-SFP

مفتاح صناعي ذكي مُدار بالذكاء الاصطناعي بمنفذ SFP واحد بسرعة 100/1000 Base-X إلى 3 منافذ إيثرنت بسرعة 10/100/1000BASE-T متوافق مع IEEE802.3bt بقدرة 90 واط PoE++، مدخل طاقة بتيار مستمر من 9 فولت إلى 54 فولت، مع معزز جهد.

خيارات SFP

● خيار SFP. يرجى اختيار SFP الخاص بك من صفحة خيارات SFP الخاصة بنا.

● يجب شراء وحدة SFP بشكل منفصل.

خيارات التركيب

● دعامة DIN-Rail افتراضية متضمنة.

خيارات الطاقة

● مزود طاقة 240 واط/5 أمبير 48 فولت تيار مستمر. سلك مفتوح للكتلة الطرفية

● يجب شراء مزود الطاقة بشكل منفصل.
