تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, FCC Part 15 Class A, RoHS
رقم الموديل: LNK-AIMC103GMP60-SFP
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: $57-72
تفاصيل التغليف: طَرد
وقت التسليم: 10-15 يوم عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 10000 جهاز كمبيوتر شخصى / شهر
ميزانية بو: |
ما يصل إلى 60 واط من ميزانية PoE (9-54VDC) |
طاقة الإدخال: |
9 ~ 54 فولت تيار مستمر، كتلة طرفية ذات 4 سنون |
الأبعاد (W X D X H): |
98 × 67 × 46 ملم |
وزن: |
300 جرام |
غلاف: |
حالة الألومنيوم |
خيارات التركيب: |
Din-rail |
أعد تشغيل PoE: |
يدعم |
إعادة التعيين المجدولة: |
يدعم |
إعادة تشغيل منفذ PoE المجدولة: |
يدعم |
معيار: |
IEEE 802.3af/at/bt PoE++ PSE (AF: 15.4 وات، عند: 30 وات، نوع bt 3: 60 وات) |
ميزانية بو: |
ما يصل إلى 60 واط من ميزانية PoE (9-54VDC) |
طاقة الإدخال: |
9 ~ 54 فولت تيار مستمر، كتلة طرفية ذات 4 سنون |
الأبعاد (W X D X H): |
98 × 67 × 46 ملم |
وزن: |
300 جرام |
غلاف: |
حالة الألومنيوم |
خيارات التركيب: |
Din-rail |
أعد تشغيل PoE: |
يدعم |
إعادة التعيين المجدولة: |
يدعم |
إعادة تشغيل منفذ PoE المجدولة: |
يدعم |
معيار: |
IEEE 802.3af/at/bt PoE++ PSE (AF: 15.4 وات، عند: 30 وات، نوع bt 3: 60 وات) |

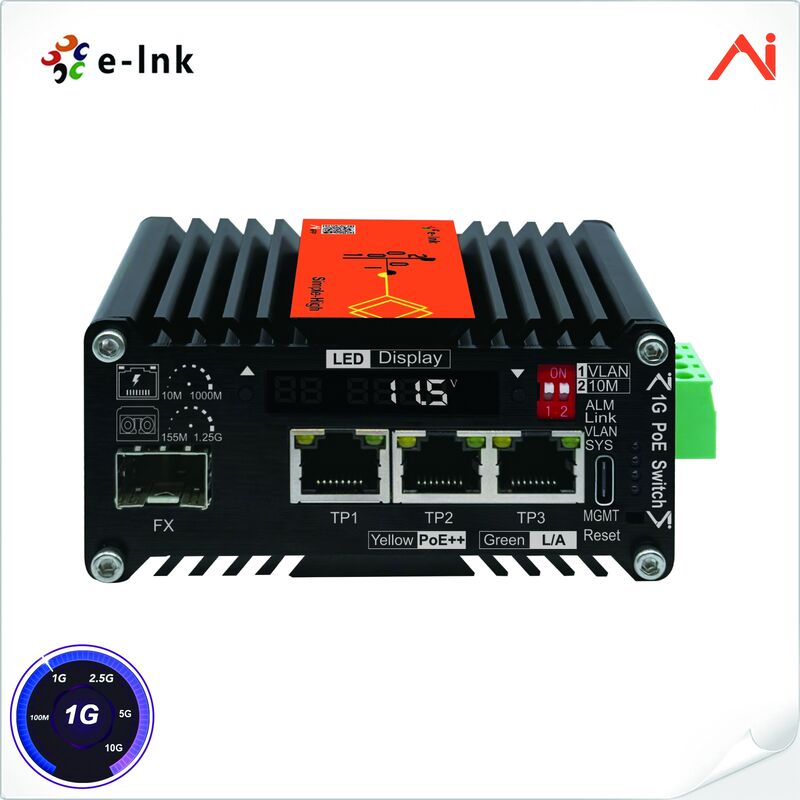

نظرة عامة على مفتاح إيثرنت الصناعي المصغر الذكي المزود بتقنية PoE++
LNK-AIMC103GMP60 هو مفتاح PoE++ صناعي ذكي مُدار ومُدمج تم تطويره بشكل مستقل بواسطة E-link. تم تجهيز كل وحدة بـ 3 منافذ RJ45 PoE++ بسرعة 10/100/1000Base-T + منفذ ألياف SFP بسرعة 100/1000BASE-X، مدمج مع دائرة تعزيز جهد مدمجة محسّنة خصيصًا لتطبيقات إمدادات الطاقة الشمسية.يجمع هذا الجهاز المبتكر الأول من نوعه في العالم بين الميزتين المزدوجتين للمفاتيح المُدارة وغير المُدارة. يمكن للمهندسين مراقبة حالة الجهاز عبر طرق متعددة: تطبيق الهاتف المحمول، واجهة إدارة الويب على الكمبيوتر، وشاشة العرض LED دون الحاجة إلى أدوات اختبار إضافية.×يجمع هذا الجهاز المبتكر الأول من نوعه في العالم بين الميزتين المزدوجتين للمفاتيح المُدارة وغير المُدارة. يمكن للمهندسين مراقبة حالة الجهاز عبر طرق متعددة: تطبيق الهاتف المحمول، واجهة إدارة الويب على الكمبيوتر، وشاشة العرض LED دون الحاجة إلى أدوات اختبار إضافية.تغطي البيانات:
الجهد
,التيار1 × منفذ SFP بسرعة 100/1000BASE-X إلى 3 × منافذ RJ45 PSE بسرعة 10/100/1000BASE-T متوافقة مع IEEE802.3af/at/btدرجة الحرارة1 × منفذ SFP بسرعة 100/1000BASE-X إلى 3 × منافذ RJ45 PSE بسرعة 10/100/1000BASE-T متوافقة مع IEEE802.3af/at/bt حالة منفذ الإيثرنت، حالة عمل منفذ SFP، حالة PoE، بالإضافة إلى معلمات SFP DDM التفصيلية مثل الطاقة الضوئية، الطول الموجي، مسافة الإرسال، معدل الارتباط، ودرجة حرارة الوحدة.1 × منفذ SFP بسرعة 100/1000BASE-X إلى 3 × منافذ RJ45 PSE بسرعة 10/100/1000BASE-T متوافقة مع IEEE802.3af/at/bt وظيفة الجهاز: إنذار منفذ الألياف، إعادة تشغيل النظام المجدولة، إعادة تشغيل PoE المجدولة، عزل VLAN، دعم الإرسال لمسافة 250 متر بسرعة 10 ميجابت في الثانية. وضع التكرار يدعم وظيفة الاستعادة التلقائية. إذا كان منفذ الوجهة لحزمة بيانات غير نشط، فسيتم إعادة توجيه الحزمة إلى المنفذ الآخر من زوج النسخ الاحتياطي.
يتوافق مع IP40، غلاف ألومنيوم، يعمل بثبات في درجات الحرارة الصناعية القاسية من -40
درجة مئوية
إلى 75درجة مئوية.مزود بمصادر طاقة مزدوجة متكررة، يحافظ على عمل الإيثرنت بثبات على مدار الساعة طوال أيام الأسبوع.سيناريوهات التطبيق:
التصنيع الذكي والأتمتة: نقل البيانات والربط البيني لأجهزة متعددة
الطاقة والطاقة الجديدة: اتصالات المراقبة والشبكات المجمعة.
النقل بالسكك الحديدية وهندسة الأنفاق: مراقبة الفيديو في الوقت الفعلي ونقل الإشارات.
مواقع النفط والغاز والتعدين: اتصالات مستقرة
المدن الذكية ونشر البنية التحتية الجديدة
بالإضافة إلى ذلك، يمكن استخدام هذا المنتج في مجالات مثل القيادة الذاتية، والروبوتات البشرية، والحوسبة بالذكاء الاصطناعي، والتعدين، والهندسة الكيميائية، وقواعد البحث الخارجية، ومراقبة الطقس الميداني.
ميزات مفتاح إيثرنت الصناعي المصغر الذكي المزود بتقنية PoE++
نظام إدارة ذكي مطور ذاتيًا بواسطة E-link، يدعم تطبيق Android للهاتف المحمول وواجهة مستخدم الويب على الكمبيوترشاشة عرض LED بلمسة واحدة تعرض لوحة معلومات البيانات في الوقت الفعلي: التيار الحالي للنظام، الجهد، درجة الحرارة الداخلية، طاقة الإرسال/الاستقبال الضوئية لـ SFP، سرعات ارتباط منافذ الإيثرنت والألياف والمزيد
إمكانيات إدارة غنية عبر التطبيق والويب: لوحة معلومات رسومية بديهية لحالة الجهاز الكاملة؛ معلومات SFP كاملة وبيانات تشخيص DDM؛ عتبات إنذار قابلة للتخصيص للطاقة الضوئية؛ إعادة تشغيل منفذ/جهاز مجدولة يحددها المستخدم
متصفح Windows:مدخل 12 فولت → خرج PoE بقوة 60 واط
متصفح Windows: مدخل 48 فولت → خرج PoE بقوة 180 واطمتوافق مع معيار IEEE 802.3af/at/bt PoE++ PSE، إصدارات قابلة للتخصيص للتوافق مع Starlink Gen 2 / Gen 3
متصفح Windows:عزل VLAN بلمسة واحدة وإرسال لمسافة 250 متر بسرعة 10 ميجابت في الثانية
متصفح Windows:درجة حرارة تشغيل واسعة: -40 درجة مئوية ~ +75 درجة مئوية (-40 درجة فهرنهايت ~ 167 درجة فهرنهايت)المؤشرات الفنية لمفتاح إيثرنت الصناعي المصغر الذكي المزود بتقنية PoE++مفتاح صناعي ذكي مزود بتقنية PoE++ مع معزز جهد لأنظمة الطاقة الشمسيةوضع الوصول1 × منفذ SFP بسرعة 100/1000BASE-X إلى 3 × منافذ RJ45 PSE بسرعة 10/100/1000BASE-T متوافقة مع IEEE802.3af/at/bt
معايير الإيثرنت
توافق المعايير IEEE 802.3 EthernetIEEE 802.3ab Gigabit Ethernet
IEEE 802.3x تحكم في التدفق بالوضع المزدوج الكاملنوع المعالجة
متصفح Windows:معدل تصفية إعادة التوجيه14,880 بكسل في الثانية (10 ميجابت في الثانية)148,800 بكسل في الثانية (100 ميجابت في الثانية)
ذاكرة تخزين الحزم المؤقتةإيقاف: إيقاف VLAN أقصى طول للحزمة
سعة التبديل10 جيجابت في الثانية / غير مانعالكمبيوتر (يدعم MacOS، Windows)
متصفح Windows:Microsoft Edge 89+ (تاريخ الإصدار: 2021-03-04 أو إصدار أحدث)Google Chrome 89+ (تاريخ الإصدار: 2021-03-02 أو إصدار أحدث)Opera 75+ (تاريخ الإصدار: 2021-03-24 أو إصدار أحدث)
متصفح Windows:Microsoft Edge 89+ (تاريخ الإصدار: 2021-03-04 أو إصدار أحدث)
Google Chrome 89+ (تاريخ الإصدار: 2021-03-02 أو إصدار أحدث)
|
نوع إمداد طاقة PoE |
IEEE 802.3af/at/bt (إذا كنت بحاجة إلى PoE سلبي، يرجى الاتصال بخدمة العملاء) |
|
|||
|
وضع PoE |
|||||
|
متوافق مع الوضع A والوضع B. |
|||||
|
معزز الجهد |
|||||
|
مدخل تيار مستمر 9-12 فولت |
|||||
|
خرج PoE 48 فولت، بحد أقصى 60 واط |
مدخل تيار مستمر 19-24 فولت |
Starlink PoE |
|
||
|
مدخل تيار مستمر 24-36 فولت |
خرج PoE 48 فولت، بحد أقصى 120 واط |
||||
|
مدخل تيار مستمر 48-54 فولت |
استهلاك الطاقة |
|
|||
|
كهربائي وميكانيكي |
استهلاك الطاقة |
|
|||
|
9~54 فولت تيار مستمر، كتلة طرفية 4 سنون |
استهلاك الطاقة |
|
|||
|
5 واط كحد أقصى. (عند عدم استخدام PoE)DIN-Rail98 × 67 × 46 ملم |
|||||
|
الوزن |
الغلاف |
||||
|
DIN-Railمؤشرات LED |
|||||
|
SYS وميض LED أخضر: التشغيل بشكل طبيعيVLAN |
|||||
|
ضوء أخضر ثابت: تشغيل VLAN |
ضوء أخضرإيقاف: إيقاف VLAN Link |
||||
|
ضوء LED أخضر ثابت: تم إنشاء ارتباط منفذ SFP وميض LED أخضر: نقل البيانات إيقاف LED أخضر: لا يوجد ارتباط بمنفذ SFP |
|||||
|
ALM |
|||||
|
ضوء LED أحمر ثابت: طاقة الاستقبال الضوئية أقل من العتبة |
إيقاف LED أحمر: طاقة الاستقبال الضوئية طبيعيةTP 1-3 L/A |
||||
|
ضوء LED أخضر ثابت: ارتباط منفذ الإيثرنت |
وميض LED أخضر بطيء: معدل ارتباط منفذ الإيثرنت هو 10 ميجابت في الثانية / 100 ميجابت في الثانية / 1000 ميجابت في الثانية إيقاف LED أخضر: لا يوجد ارتباط بمنفذ الإيثرنت |
||||
|
TP 1-3 PoE |
ضوء LED أصفر ثابت: جهاز متصل إيقاف LED أصفر: جهاز غير متصلبيئيدرجة حرارة التشغيل |
||||
|
-40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) |
درجة حرارة التخزينالرطوبة النسبية |
||||
|
5% إلى 95% بدون تكثيف |
متوسط الوقت بين الأعطال (MTBF)> 200,000 ساعة الموافقات التنظيمية |
||||
|
ISO9001، CE، FCC Part 15 Class A، RoHS |
EMI:EN55022:2010+AC: 2011، Class A |
||||
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
EN 61000-3-3: 2013 |
التيار (أمبير)المخرج (فولت)IEC 61000-4-2: 2008 (ESD) |
IEC 61000-4-3: 2010 (RS) |
التيار (أمبير)المخرج (فولت)معايير PoE |
|
|
IEC 61000-4-8: 2009 (PFMF) |
التيار (أمبير)المخرج (فولت)معايير PoE |
المدخل (فولت) |
التيار (أمبير)المخرج (فولت)الطاقة (واط) |
||
|
دبوس PoE |
|||||
|
الوضع |
IEEE802.3af/at/btaf/at/bt |
||||
|
9-12 |
5 |
||||
|
48 فولت |
60 |
||||
|
1/2(+),3/6(-); 4/5(+),7/8(-) |
ModeA&B |
||||
|
af/at/bt |
19-24 |
||||
|
|
48 فولت |
||||
|
120 |
|||||
|
1/2(+),3/6(-); 4/5(+),7/8(-) |
ModeA&B |
||||
|
Starlink PoE |
48-545Starlink PoE 180 |
||||
|
1/2(+),3/6(-); 4/5(+),7/8(-)ModeA&BStarlink PoE Gen2 |
|||||
|
48-56 |
2.67 |
||||
|
56 |
|||||
|
150 |
|||||
|
1/2(+),3/6(-); 4/5(+),7/8(-) |
Gen3 |
||||
|
48-56 |
|||||
|
LNK-AIMC103GMP60-SFPمفتاح صناعي ذكي مزود بتقنية PoE++، منفذ SFP واحد بسرعة 100/1000 Base-X إلى 3 منافذ إيثرنت بسرعة 10/100/1000BASE-T، متوافق مع IEEE802.3bt، بقوة PoE+ 60 واط، مدخل طاقة بتيار مستمر من 9 فولت إلى 54 فولت، مع معزز جهد.خيارات SFP 1/2(+),3/6(-); 4/5(+),7/8(-) |
معلومات طلب مفتاح إيثرنت الصناعي المصغر الذكي المزود بتقنية PoE++ |
||||
|
الموديل |
|||||
|
الوصف |
|||||
|
LNK-AIMC103GMP60-SFPمفتاح صناعي ذكي مزود بتقنية PoE++، منفذ SFP واحد بسرعة 100/1000 Base-X إلى 3 منافذ إيثرنت بسرعة 10/100/1000BASE-T، متوافق مع IEEE802.3bt، بقوة PoE+ 60 واط، مدخل طاقة بتيار مستمر من 9 فولت إلى 54 فولت، مع معزز جهد.خيارات SFP خيار SFP. يرجى اختيار وحدة SFP الخاصة بك من صفحة خيارات SFP الخاصة بنا. |
يجب شراء وحدة SFP بشكل منفصل. |
||||
|
خيارات التركيب |
|||||
|
قوس DIN-Rail افتراضي متضمن. |
|||||
|
خيارات الطاقة |
مزود طاقة 240 واط/5 أمبير 48 فولت تيار مستمر. سلك مفتوح للكتلة الطرفية |
||||
|
يجب شراء مزود الطاقة بشكل منفصل. |
|
||||
|
|
|
||||
|
|
|
||||
|
|
|||||
|
|
|||||
|
|
|||||
|
|
|||||
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
