مفتاح إيثرنت صناعي ذكي مُدار بتقنية PoE++ بقدرة 60 واط، 4 منافذ 10/100/1000Base-T IEEE802.3bt PoE++ إلى منفذ واحد 100/1000BASE-X، صغير الحجم، مع معزز جهد

نظرة عامة على مفتاح إيثرنت الصناعي المصغر الذكي المزود بتقنية PoE++

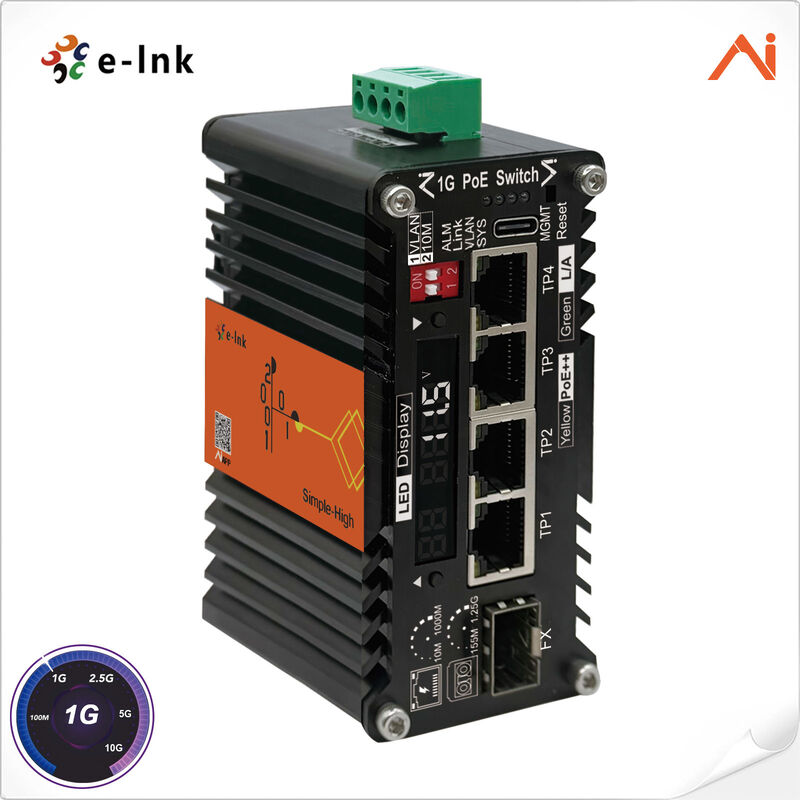

LNK-AIMC104GMP60 هو مفتاح PoE++ صناعي ذكي مُدار ومُدمج تم تطويره بشكل مستقل بواسطة E-link. تم تجهيز كل وحدة بـ 4×منافذ RJ45 PoE++ بسرعة 10/100/1000Base-T + 1×منفذ ألياف SFP بسرعة 100/1000BASE-X، مدمج مع دائرة تعزيز جهد مدمجة محسّنة خصيصًا لتطبيقات إمدادات الطاقة الشمسية.

هذا الجهاز المبتكر الأول من نوعه في العالم يجمع بين الميزتين المزدوجتين للمفاتيح المُدارة وغير المُدارة.يمكن للمهندسين مراقبة حالة الجهاز عبر طرق متعددة: تطبيق الهاتف المحمول، واجهة إدارة الويب لجهاز الكمبيوتر، وشاشة عرض LED دون الحاجة إلى أدوات اختبار إضافية. تغطية البيانات: الجهد، التيار، درجة الحرارة، حالة منفذ الإيثرنت، حالة عمل منفذ SFP، حالة PoE، بالإضافة إلى معلمات SFP DDM التفصيلية مثل الطاقة الضوئية، الطول الموجي، مسافة الإرسال، معدل الارتباط، ودرجة حرارة الوحدة.لقد ابتكرنا هذا المنتج بناءً على المفاتيح القياسية:وظيفة الجهاز:إنذار منفذ الألياف، إعادة تعيين النظام المجدولة، إعادة تشغيل PoE المجدولة، عزل VLAN، دعم الإرسال لمسافة 250 متر بسرعة 10 ميجابت في الثانية. وضع التكرار يدعم وظيفة الاستعادة التلقائية. إذا كان منفذ الوجهة لحزمة بيانات غير نشط، فسيتم إعادة توجيه الحزمة إلى المنفذ الآخر من زوج النسخ الاحتياطي.يتوافق مع IP40، هيكل من الألومنيوم، يعمل بثبات في درجات الحرارة الصناعية القاسية من -40 درجة مئوية إلى 75 درجة مئوية.مزود بمزودات طاقة مزدوجة متكررة، يحافظ على عمل الإيثرنت بثبات على مدار الساعة طوال أيام الأسبوع.التصنيع الذكي والأتمتة: نقل البيانات والربط البيني لأجهزة متعددة.

الطاقة والطاقة الجديدة: اتصالات المراقبة والشبكات المجمعة. النقل بالسكك الحديدية وهندسة الأنفاق: مراقبة الفيديو في الوقت الفعلي ونقل الإشارات.ذاكرة تخزين مؤقت للحزمالمدن الذكية ونشر البنية التحتية الجديدة.جهد إمداد PSEميزات مفتاح إيثرنت الصناعي المصغر الذكي المزود بتقنية PoE++جهد إمداد PSE شاشة عرض LED بلمسة واحدة تعرض لوحة معلومات البيانات في الوقت الفعلي: التيار الحالي للنظام، الجهد، درجة الحرارة الداخلية، طاقة الإرسال/الاستقبال الضوئية لمنفذ SFP، سرعات ارتباط منافذ الإيثرنت والألياف، والمزيد.جهد إمداد PSE مدخل طاقة واسع 9-54VDC مع دائرة تعزيز جهد مدمجة،مدخل 12 فولت → خرج PoE بقدرة 60 واطمدخل 24 فولت → خرج PoE بقدرة 120 واطجهد إمداد PSEمتوافق مع معيار IEEE 802.3af/at/bt PoE++ PSE، إصدارات قابلة للتخصيص للتوافق مع Starlink Gen 2 / Gen 3.

1 × منفذ ألياف SFP بسرعة 100/1000BASE-X.عزل VLAN بلمسة واحدة وإرسال لمسافة 250 متر بسرعة 10 ميجابت في الثانية.حماية من اندفاع التيار الكهربائي 6 كيلو فولت على جميع المنافذ.

درجة حرارة تشغيل واسعة: -40 درجة مئوية ~ +75 درجة مئوية (-40 درجة فهرنهايت ~ 167 درجة فهرنهايت).المؤشرات الفنية لمفتاح إيثرنت الصناعي المصغر الذكي المزود بتقنية PoE++ذاكرة تخزين مؤقت للحزموضع الوصول 1x 100/1000BASE-X SFP إلى 4x 10/100/1000BASE-T RJ45 PSEمعايير الامتثال IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit EthernetIEEE 802.3x Full-Duplex Flow ControlIEEE 802.3az Energy Efficient Ethernet (EEE)نوع المعالجةMicrosoft Edge 89+ (تاريخ الإصدار: 2021-03-04 أو إصدار أحدث)

معدل تصفية إعادة التوجيه14,880 بكسل في الثانية (10 ميجابت في الثانية)148,800 بكسل في الثانية (100 ميجابت في الثانية)

1,488,000 بكسل في الثانية (1000 ميجابت في الثانية)ذاكرة تخزين مؤقت للحزم

1 ميجابت أقصى طول للحزمة

9 كيلوبايت سعة التبديلMicrosoft Edge 89+ (تاريخ الإصدار: 2021-03-04 أو إصدار أحدث)

جهاز الكمبيوتر (يدعم MacOS، Windows) متصفح MacOS:Microsoft Edge 89+ (تاريخ الإصدار: 2021-03-04 أو إصدار أحدث)

Google Chrome 89+ (تاريخ الإصدار: 2021-03-02 أو إصدار أحدث)Opera 75+ (تاريخ الإصدار: 2021-03-24 أو إصدار أحدث)متصفح Windows:

Microsoft Edge 89+ (تاريخ الإصدار: 2021-03-04 أو إصدار أحدث)

Google Chrome 89+ (تاريخ الإصدار: 2021-03-02 أو إصدار أحدث)Opera 75+ (تاريخ الإصدار: 2021-03-24 أو إصدار أحدث)

تطبيق الهاتف المحمول

1/2(+),3/6(-); 4/5(+),7/8(-)تطبيق الهاتف المحمول (Android) يدعم جميع هواتف Android المحمولة وأجهزة Android اللوحية.

1/2(+),3/6(-); 4/5(+),7/8(-) وظائف الإدارة الذكية بالذكاء الاصطناعيحالة لوحة الخدمة

1/2(+),3/6(-); 4/5(+),7/8(-)الجهد

1/2(+),3/6(-); 4/5(+),7/8(-)حالة منفذ RJ45حالة الارتباطالمعدلVLANجهد إمداد PSE

استهلاك طاقة PSE

تعيين دبوس الطاقةمعلمات معايير PoE

معايير PoEالمدخل (فولت)المخرج (فولت)

1/2(+),3/6(-); 4/5(+),7/8(-)دبوس PoEالوضعIEEE802.3af/at

9-125 48 فولت

1/2(+),3/6(-); 4/5(+),7/8(-)1/2(+),3/6(-); 4/5(+),7/8(-)الوضع A&Baf/at

1/2(+),3/6(-); 4/5(+),7/8(-)548 فولت120

1/2(+),3/6(-); 4/5(+),7/8(-)الوضع A&B

 af/at
