تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, FCC Part 15 Class A, RoHS
رقم الموديل: LNK-AIMC104GMP90-SFP
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: $62-77
تفاصيل التغليف: طَرد
وقت التسليم: 10-15 يوم عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 10000 جهاز كمبيوتر شخصى / شهر
طاقة الإدخال: |
9 ~ 54 فولت تيار مستمر، كتلة طرفية ذات 4 سنون |
الأبعاد (W X D X H): |
98 × 67 × 46 ملم |
وزن: |
300 جرام |
غلاف: |
حالة الألومنيوم |
خيارات التركيب: |
Din-rail |
إنذار منفذ الألياف: |
يدعم |
إعادة التعيين المجدولة: |
يدعم |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) |
حالة لوحة الخدمة: |
درجة الحرارة الجهد الحالي |
معيار: |
IEEE 802.3af/at/bt PoE++ PSE (AF: 15.4 وات، عند: 30 وات، نوع bt 3: 60 وات) |
ميزانية بو: |
ميزانية PoE تصل إلى 90 واط (9-54VDC) |
وضع بو: |
متوافق مع الوضع A والوضع B (الوضع A والوضع B قابلان للتبديل عبر واجهة الإدارة) |
معززة الجهد: |
تيار مستمر 9-12 فولت دخل PoE 48 فولت، الحد الأقصى 60 واط تيار مستمر 19-24 فولت دخل PoE 48 فولت، الحد |
طاقة الإدخال: |
9 ~ 54 فولت تيار مستمر، كتلة طرفية ذات 4 سنون |
الأبعاد (W X D X H): |
98 × 67 × 46 ملم |
وزن: |
300 جرام |
غلاف: |
حالة الألومنيوم |
خيارات التركيب: |
Din-rail |
إنذار منفذ الألياف: |
يدعم |
إعادة التعيين المجدولة: |
يدعم |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) |
حالة لوحة الخدمة: |
درجة الحرارة الجهد الحالي |
معيار: |
IEEE 802.3af/at/bt PoE++ PSE (AF: 15.4 وات، عند: 30 وات، نوع bt 3: 60 وات) |
ميزانية بو: |
ميزانية PoE تصل إلى 90 واط (9-54VDC) |
وضع بو: |
متوافق مع الوضع A والوضع B (الوضع A والوضع B قابلان للتبديل عبر واجهة الإدارة) |
معززة الجهد: |
تيار مستمر 9-12 فولت دخل PoE 48 فولت، الحد الأقصى 60 واط تيار مستمر 19-24 فولت دخل PoE 48 فولت، الحد |

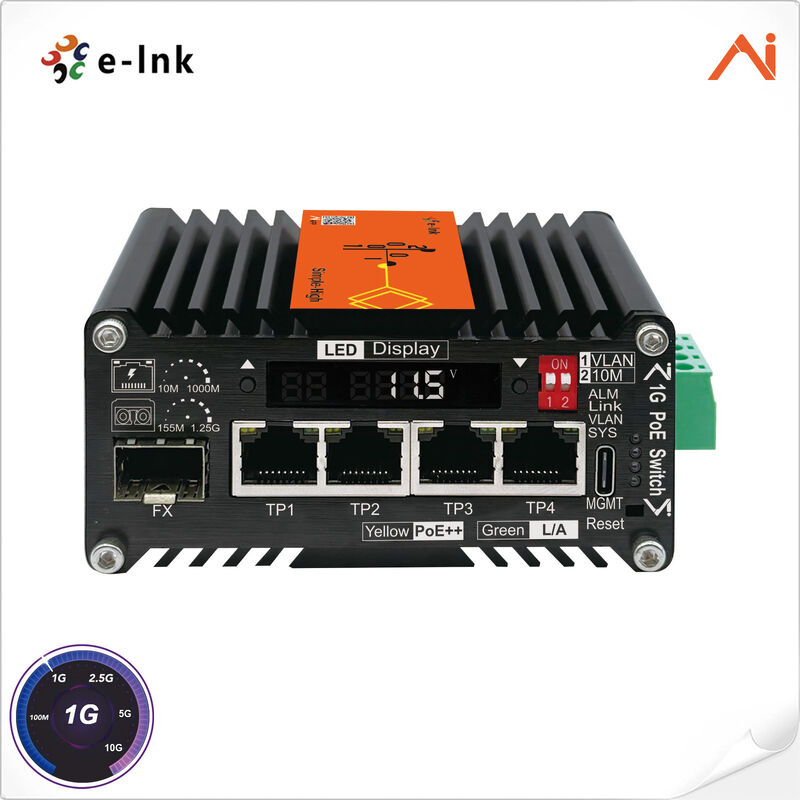

ميني الصناعية الذكاء الاصطناعي الذكي المدار PoE++ Ethernet Switch Overview
LNK-AIMC104GMP90 هو مفتاح PoE ++ الصناعي الذكي المدار من الذكاء الاصطناعي المدمج والذي طورته شركة E-link بشكل مستقل. يتم تجهيز كل وحدة بـ 4×10/100/1000بوابات Base-T RJ45 PoE++ + 1×100/1000BASE-X منفذ الألياف SFP ، متكامل مع دائرة زيادة الجهد المدمجة خصيصًا لتحسين تطبيقات إمدادات الطاقة الشمسية.
هذا الابتكار الأول في العالمالجهاز يجمع بين المزايا المزدوجة للمفتاحات المدارة وغير المدارة. يمكن للمهندسين مراقبة حالة الجهاز من خلال طرق متعددةالتطبيقات المتنقلةالبنك المركزيواجهة إدارة الويب و LEDالعرضبدونكtأدوات اختبار إضافية.
البيانات غطاء:الجهد,الحالي, درجة الحرارة, حالة منفذ إيثيرنت، حالة عمل منفذ SFP،البنك المركزيالوضع,بالإضافة إلى معايير SFP DDM المفصلة مثل الطاقة البصرية وطول الموجة ومسافة الإرسال ومعدل الرابط ودرجة حرارة الوحدة.
لقد ابتكرنا هذا المنتج بناء علىالمعيارمفاتيح:
الجهازالوظيفة:إنذار منفذ الألياف، إعادة ضبط نظام مخطط لها، PoE مخطط لها إعادة التشغيل,عزل الشبكة العابرة للإنترنت 10M 250m الإرسال الدعم. يدعم الوضع الاضافي وظيفة الاسترداد التلقائي. إذا كانت منفذ الوجهة للحزمة متصلة ، فإنه يقدم الحزمة إلى منفذ آخر من زوج النسخ الاحتياطي
تلبي معايير الحماية الصحيّة 40، وتعمل بشكل مستقر تحت درجات حرارة صناعيّة قاسية من -40°Cإلى 75°C.
مجهزة بمصادر الطاقة المزدوجة ، فإنها تبقي إيثيرنث تعمل بشكل مستقر 24إكس7.
سيناريوهات التطبيق:
التصنيع الذكي والأتمتة: نقل البيانات والترابط بين أجهزة متعددة
الطاقة والطاقة الجديدة: الاتصالات المراقبة شبكات المجموعات.
هندسة النقل السكك الحديدية والأنفاق: مراقبة الفيديو في الوقت الحقيقي إرسال الإشارة.
مواقع النفط والغاز والتعدين:مستقرةالتواصل
المدن الذكية وتطوير البنية التحتية الجديدة
بالإضافة إلى ذلك، يمكن استخدام هذا المنتج في مجالات مثل القيادة الذاتية، الروبوتات البشرية، حوسبة الذكاء الاصطناعي، المعادن، الهندسة الكيميائية،محطات أبحاث أساسية في الهواء الطلق ومراقبة الطقس في الميدان.
ميزات التبديل الصناعي الذكي الذكي الذكي
نظام إدارة ذكي تم تطويره بنفسه بواسطة E-link ، يدعم Android APP المحمول و PC Web UI
عرض شاشة LED بنقرة واحدةلوحة بيانات في الوقت الفعلي: تيار النظام، والجهد، والحرارة الداخلية، SFP إرسال / استقبال الطاقة البصرية، إثنترات & سرعات وصلة منفذ الألياف وأكثر من ذلك
إمكانات إدارة APP والويب الغنية: لوحة تحكم رسومية بديهية لحالة الجهاز الكاملة ؛ معلومات SFP كاملة وبيانات تشخيص DDM ؛ عتبات إنذار طاقة بصرية قابلة للتخصيص ؛البوابة المقررة المحددة من قبل المستخدم / إعادة تشغيل الجهاز
واسعة9 54VDCمدخل طاقة مع مدخلدائرة تعزيز الجهد,
• مدخل 12 فولت → مخرج 60 واط PoE
• مدخل 24 فولت120W مخرج PoE
• مدخل 48 فولت240W مخرج PoE
متوافقة معIEEE 802.3af/at/bt PoE++معيار PSE ، إصدارات قابلة للتخصيص لمواءمة Starlink Gen 2 / Gen 3
1 X100/1000BASE-X SFP بوابة الاتصال الصاعد بالألياف
عزل VLAN بنقرة واحدةوإرسال 10M 250m
6كV حماية الطوفان في جميع الموانئ
درجة حرارة تشغيل واسعة: -40 °C ~ +75 °C (-40 °F ~ 167 °F)
المؤشرات التقنية لـ PoE++ Ethernet Switch من الذكاء الاصطناعي الصناعي
|
|
||
|
وضع الوصول |
1x100/1000BASE-X SFP إلى4x10/100/1000BASE-T RJ45 PSE IEEE802.3af/at/bt |
|
|
الايثرنت |
||
|
المعايير |
الامتثال للمعايير IEEE 802.3 Ethernet |
|
|
الـ IEEE 802.3u Fast Ethernet |
||
|
الـ IEEE 802.3ab جيجابيت إثنتر |
||
|
IEEE 802.3x Full-Duplex تدفق التحكم |
||
|
الـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة (EEE) |
||
|
نوع المعالجة |
التخزين والتحويل |
|
|
معدل المرشح الأمامي |
14,880pps (10Mbps) |
|
|
148,800pps (100Mbps) |
||
|
1,488,000pps (1000Mbps) |
||
|
ذاكرة عازلة الحزم |
1 مبت |
|
|
أقصى طول لحزمة |
9K بايت |
|
|
قدرة التبديل |
20 جيجابايت في الثانية / غير محظورة |
|
|
الكمبيوتر الشخصي (دعم MacOS، ويندوز) |
||
|
متصفح MacOS: |
مايكروسوفت إدج 89+ (تاريخ الإصدار: 2021-03-04 أو إصدار أحدث) جوجل كروم 89+ (تاريخ الإصدار: 2021-03-02 أو إصدار أحدث) أوبرا 75+ (تاريخ الإصدار: 2021-03-24 أو إصدار أحدث) |
|
|
متصفح ويندوز |
مايكروسوفت إدج 89+ (تاريخ الإصدار: 2021-03-04 أو إصدار أحدث) جوجل كروم 89+ (تاريخ الإصدار: 2021-03-02 أو إصدار أحدث) أوبرا 75+ (تاريخ الإصدار: 2021-03-24 أو إصدار أحدث) |
|
|
تطبيق للهاتف المحمول (دعم أندرويد،لا يدعم iOS) |
||
|
تطبيق الهاتف المحمول ((أندرويد)) |
دعم جميع الهواتف المحمولة و Android Tablet |
|
|
تطبيق الهاتف المحمول لجهاز "آي فون" ((iOS)) |
لا يدعم iPhone أو iPad |
|
|
وظائف الذكاء الاصطناعي المدارة |
||
|
وضع مجلس الخدمة |
الحرارة |
|
|
الجهد |
||
|
التيار الحالي |
||
|
حالة منفذ RJ45 |
حالة الرابط |
|
|
المعدل |
||
|
شبكة VLAN |
||
|
فولتاج إمدادات PSE |
||
|
استهلاك الطاقة في PSE |
||
|
تعيين دبوس الطاقة |
||
تطبيق مبدل إثنتر PoE++ ذكي يدار من الذكاء الاصطناعي المصغر
|
معايير PoE المعايير |
|||||||
|
معايير PoE |
|
المدخلات ((V) |
التيار ((أ)) |
الناتج ((V) |
الطاقة ((W) |
بطاقة PoE |
الوضع |
|
IEEE802.3af/at |
أوف/ات |
9-12 |
5 |
48 فولت |
60 |
1/2 ((+) ،3/6 ((-) ؛ 4/5 ((+) ،7/8 ((-) |
الوضع A&B |
|
أوف/ات |
19-24 |
5 |
48 فولت |
120 |
1/2 ((+) ،3/6 ((-) ؛ 4/5 ((+) ،7/8 ((-) |
الوضع A&B |
|
|
أوف/ات |
48-54 |
5 |
48 فولت |
120 |
1/2 ((+) ،3/6 ((-) ؛ 4/5 ((+) ،7/8 ((-) |
الوضع A&B |
|
|
|
|
|
|
|
|
|
|
|
ستارلينك PoE |
الجين 2 |
48-56 |
2.67 |
56 |
150 |
1/2 ((+) ،3/6 ((-) ؛ 4/5 ((+) ،7/8 ((-) |
|
|
الجين 3 |
48-56 |
3.57 |
56 |
200 |
1/2 ((+) ،3/6 ((-) ؛ 4/5 ((+) ،7/8 ((-) |
|
|
معلومات ترتيب التبديل الصناعي المصغرة الذكية الذكية المدارة PoE ++ Ethernet
|
النموذج |
الوصف |
|
LNK-AIMC104GMP90-SFP |
الذكاء الاصطناعي الصناعي الذكي المدار 1-البوابة100/1000القاعدة-X SFP إلى4-الميناء 10/100/1000BASE-T الـ (إي إي إي 802)3بt90W PoE++ التبديل,إدخال طاقة 9 فولت إلى 54 فولت مشترك، مع تعزيز الجهد. |
|
خيارات SFP |
خيار SFP. يرجى تحديد خيار SFP الخاص بك على صفحة خيارات SFP لدينا. |
|
يجب شراء وحدة SFP بشكل منفصل. |
|
|
خيارات التثبيت |
القاعدة الافتراضية DIN-Rail متضمنة. |
|
خيارات الطاقة |
240W/548VDC إمدادات الطاقة سلك مفتوح للكتلة النهائية |
|
يجب شراء إمدادات الطاقة بشكل منفصل. |
