تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE,FCC,RoHs
رقم الموديل: LNK-IRS93-SC20
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: negotiate
تفاصيل التغليف: حزمة التصدير القياسية لتحويل الوسائط الليفية
وقت التسليم: 3-6 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 5000 قطعة شهريا
موصل الألياف: |
معيار SC ، ST / FC / LC اختياري |
واجهة تسلسلية: |
المحطة الصناعية |
المسافة التسلسلية: |
RS232: 15 مترًا ، RS485 / 422: 1000 متر |
معدل: |
2Mbps كحد أقصى |
إمدادات الطاقة: |
DC12 ~ 48 فولت |
معدل الطاقة: |
<5 واط |
الأبعاد: |
95 (L) * 70 (W) * 29 (H) ملم |
موصل الألياف: |
معيار SC ، ST / FC / LC اختياري |
واجهة تسلسلية: |
المحطة الصناعية |
المسافة التسلسلية: |
RS232: 15 مترًا ، RS485 / 422: 1000 متر |
معدل: |
2Mbps كحد أقصى |
إمدادات الطاقة: |
DC12 ~ 48 فولت |
معدل الطاقة: |
<5 واط |
الأبعاد: |
95 (L) * 70 (W) * 29 (H) ملم |
الصناعية المتسلسلة RS232 / RS485 / RS422 الصافات الضوئية مودم SC SM 1310nm ، 20km
مزايا مودم الألياف الضوئية
️ قابلة للشحن والتشغيل، قابلة للشحن بالحر
يمتد الاتجاهين RS-232/RS-485/RS-422 إلى 2 كم على MMF، 80 كم على SMF
معدل EIA / TIA RS232 / 485 / 422 ، 0 ~ 2Mbps
البيانات المتسلسلة شفافة تماما، معدل البود هو التكيف الذاتي، لا يتطلب إعداد
يمكن استخدام البيانات المتسلسلة عالية السرعة للاتصال DMX512 في التحكم في الإضاءة المسرحية
دعم تثبيت DIN-Rail والجدار.
حماية متكاملة من التهابات الطاقة والحماية الثابتة
مصابيح LED التشخيصية ومؤشرات الوحدة
-40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)
نظرة عامة
سلسلة LNK-IRS93 هي RS232/RS485/RS422 الصناعية الصف إلى محول الألياف البصرية التي تحول
إشارة RS232/RS485/RS422 القياسية إلى رابط ألياف ضوئية لتوسيع الإشارة إلى 2 كم على
الألياف متعددة الوسائط و 80 كيلومتر على الألياف أحادية الوسائط.
مشاكل التداخل الكهرومغناطيسي، وتداخل حلقات الأرض والأضرار التي تسببها البرق.
يحسن من موثوقية وأمن وسرية اتصالات البيانات ويمكن استخدامه على نطاق واسع في
مختلف التحكم الصناعي، التحكم في العمليات، التحكم في الإضاءة على المسرح ومراحل التحكم في حركة المرور.

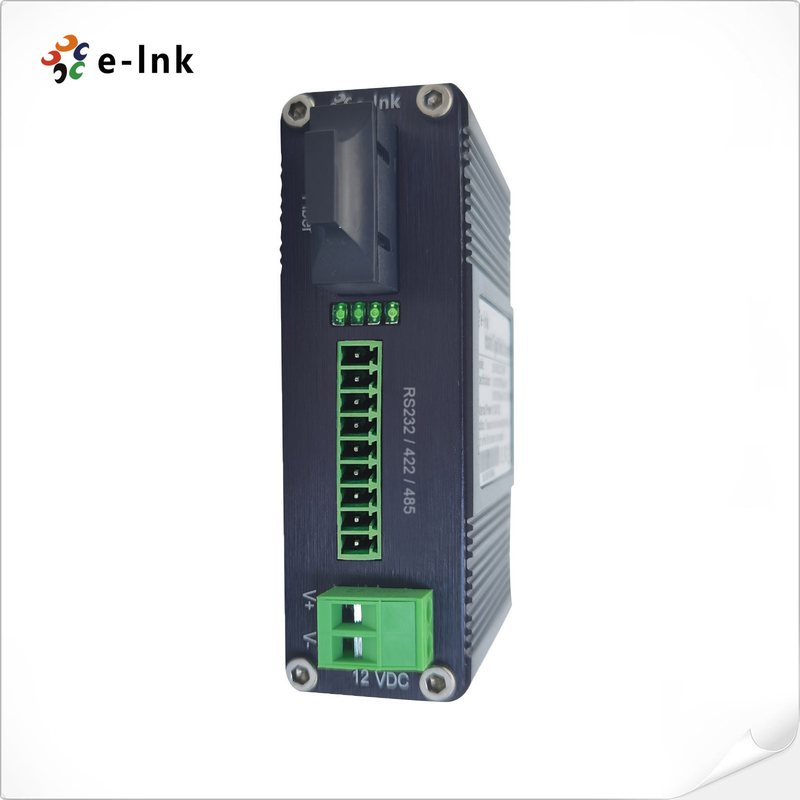

صورة مودم الألياف الضوئية
التطبيق
المؤشرات التقنية
| النموذج | سلسلة LNK-IRS93 |
| رابط الألياف | معيار SC، ST/FC/LC اختياري |
| مسافة الألياف | 50/125um MMF: 2km، 62.5/125um MMF: 5km، 9/125 SMF:20/40/60/80km |
| الواجهة المتسلسلة | المحطة الصناعية |
| موانئ الإشارة |
1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps يمكن تجميع 2Ch RS485H في 1Ch RS422 عالي السرعة |
| المعيار | تقييم المراقبة البيئية / تقييم المراقبة البيئية RS232/485/422 |
| المسافة المتسلسلة | RS232: 15 متر، RS485/422: 1000 متر |
| المعدل | ماكس 2Mbps |
| RS-232 | TXD، RXD، GND - ثنائي الاتجاه |
| الرسائل الرقمية | D+, D-, GND - ثنائي الاتجاه |
| إمدادات الطاقة | DC12 ~ 48 فولت |
| معدل الطاقة | < 5W |
| حماية ثابتة | الحماية من الإفرازات الكهربائية الثابتة (ESD) 15KV |
| الحماية من الإرتفاع | 1500W/ثانية حماية من زيادة الطاقة |
| درجة حرارة العملية | -25°C إلى +75°C |
| درجة حرارة التخزين | -40°C إلى +85°C |
| رطوبة التخزين | 5٪ إلى 90٪ غير متراجع |
| الأبعاد | 95 ((L) * 70 ((W) * 29 ((H) ملم |
| الوزن | 0.25 كجم/قطعة |
معلومات الطلب
| النموذج | الوصف |
| LNK-IRS93-SFP | سلسلة الصناعية RS232/RS485/RS422 مع منفذ SFP |
| LNK-IRS93-SCMM | الصناعية المتسلسلة RS232/RS485/RS422 ، SC MM 850nm ، 550m |
| LNK-IRS93-SC20 | الصناعية المتسلسلة RS232/RS485/RS422 ، SC SM 1310nm ، 20km |
| خيارات التثبيت | تم تثبيت دعامة DIN-Rail الافتراضية ، ويتم تضمين دعامة الجدار. |
| خيارات الطاقة | يجب شراء إمدادات الطاقة بشكل منفصل |
