تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE,FCC,RoHs
رقم الموديل: LNK-IMC1200-S20
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: negotiate
تفاصيل التغليف: حزمة التصدير القياسية لتحويل الوسائط الليفية
وقت التسليم: 3-6 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 5000 قطعة شهريا
Processing Type: |
Store-and-Forward |
Packet Buffer Memory: |
128K bits |
Max Packet Length: |
1522 Bytes |
حجم جدول العنوان: |
1K عناوين MAC |
المرفق: |
2 منفذ RJ45 |
Dimensions (WxDxH): |
95 x 70 x 30 mm |
Processing Type: |
Store-and-Forward |
Packet Buffer Memory: |
128K bits |
Max Packet Length: |
1522 Bytes |
حجم جدول العنوان: |
1K عناوين MAC |
المرفق: |
2 منفذ RJ45 |
Dimensions (WxDxH): |
95 x 70 x 30 mm |

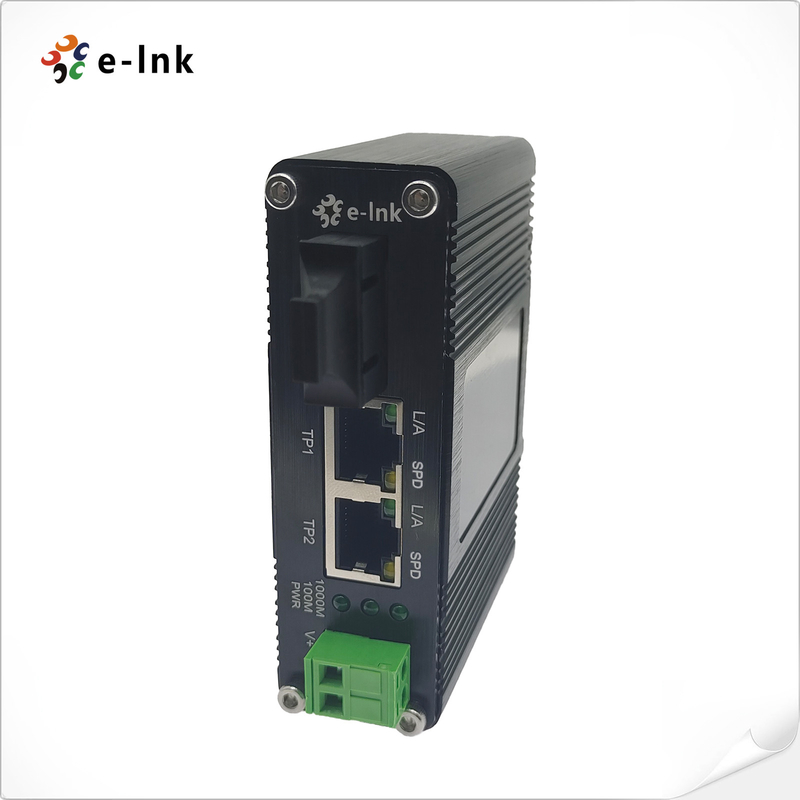

محول الوسائط الصناعية المصغرة من 10 / 100Base-TX إلى 100Base-FX
مزايا محول الوسائط
2 منفذ 10/100BASE-T RJ45 مع وظيفة MDI / MDI-X التلقائية
1 منفذ 100Base-FX SC
يدعم التفاوض التلقائي
إيه إي إي 802.3az إيثيرنت كفاءة في استخدام الطاقة (إيه إي)
إدخال طاقة 12 ~ 48VDC للكتلة النهائية
يدعم تركيب DIN-Rail و الجدار
-40°C إلى 75°C (-40°F إلى 167°F) درجة حرارة تشغيل
نظرة عامة
سلسلة LNK-IMC1200 توفر تحويل الوسائط بين 2-Port 10/100BASE-T و 1-Port 100
ألياف BASE-FX. إنه منتج متصلب مع نطاق واسع من درجات الحرارة العملية من -40 °C إلى 75 °C،
هيكل من الألومنيوم المقاوم. يدعم منفذ إيثيرنت كل من وضع نصف مزدوج وكامل مزدوج.
تصميم الأجهزة الصلبة يضمن أن معدات إيثيرنت الخاصة بك يمكن أن تتحمل المطالب الصناعية
الظروف، سهلة التثبيت على قاطرة DIN أو في صناديق التوزيع.
المؤشرات التقنية
| الايثرنت | |
| المعايير: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| الـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة (EEE) | |
| IEEE802.3x مزدوج كامل ومراقبة التدفق | |
| نوع المعالجة: | التخزين والتحويل |
| معدل المرشح الأمامي: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| ذاكرة عازلة الحزم: | 128K بت |
| أقصى طول للحزمة: | 1522 بايت |
| حجم جدول العناوين | عناوين ماك 1K |
| واجهة | |
| رابط: | 2 × RJ45 |
| الميناء البصري | 1 × SC 100Base-FX |
| الكهربائية والميكانيكية | |
| قوة الدخول: | 12 ~ 48VDC، كتلة نهاية 2 دبوس |
| استهلاك الطاقة: | 5 واط كحد أقصى |
| مؤشرات LED: | |
| (بي دبليو آر): | حالة الطاقة |
| (لوس أنجلوس) | حالة رابط البيانات |
| SPD: | حالة الـ Ethernet |
| 100M/1000M: | حالة Fiber LINK |
| الأبعاد (WxDxH): | 95 × 70 × 30 ملم |
| وزن: | 0.25 كيلو |
| الغلاف: | غلاف من الألومنيوم |
| خيارات التثبيت: | DIN-Rail / الجدار |
| البيئة | |
| درجة حرارة العمل: | -40°C إلى 75°C (-40°F إلى 167°F) |
| درجة حرارة التخزين: | -40°C إلى 85°C (-40°F إلى 185°F) |
| الرطوبة النسبية: | 5-95% غير مكثفة |
| MTBF | > 200،000 ساعة |
| الموافقات التنظيمية | |
| ISO9001، CE، FCC، RoHS | |
|
إم إيه: EN55022:2010+AC: 2011، الفئة A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
الـ EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (الارتفاع) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
التطبيق
| النموذج | الوصف |
| LNK-IMC1200 | محول الوسائط الصناعية المصغرة ، منفذ واحد 100BASE SC + منفذين 10/100BASE-T ، منفذ الألياف SC ، متعدد الأوضاع ، 1310nm ، 2km |
| LNK-IMC1200-20 | محول الوسائط الصناعية المصغرة ، منفذ واحد 100BASE SC + منفذين 10/100BASE-T ، منفذ الألياف SC ، وضع واحد ، 1310nm ، 20km |
| LNK-IMC1200-S20 | محول الوسائط الصناعية المصغرة ، منفذ واحد 100BASE SC + منفذين 10/100BASE-T ، منفذ الألياف SC ، وضع واحد ، ألياف واحدة ، 1310/1550nm ، 20km |
| خيارات التثبيت | تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
| خيارات الطاقة | إمدادات كهرباء 24 واط / 1A 24VDC سلك مفتوح للكتلة النهائية |
| يجب شراء إمدادات الطاقة بشكل منفصل. |
